För att gå vidare från teorin till praktiken har vi självfallet fått lägga vantarna på ett moderkort med 890FX-kretsen, inget mindre än ASUS Crosshair IV Formula. Kortet är designat för entusiaster likt föregångaren Crosshair III Formula som var en smärre favorit under extrem överklockning för undertecknad. Hur kortet är uppbyggt ser ni nedan, vi har lagt visst fokus på chipsets av förståeliga skäl, men vi har sparat er åtminstone en bild av kortet innan vi vanhelgar det genom att ta bort kyllösningen.

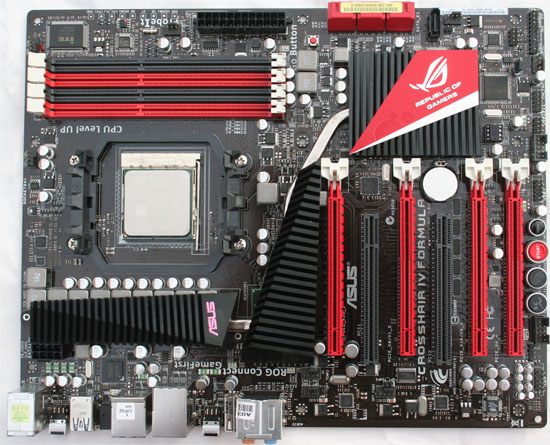

 ASUS Crosshair IV Formula – ett av de första moderkorten med 890FX |
Sex skruvar senare är moderkortets kyllösning avlägsnad och fram kikar en nordbrygga som ser allt annat än majestätisk ut. Kalla det en arbetsskada, kanske är vi alldeles för vana med att kolla på grafikkretsar, i vilket fall som helst är 890FX en mycket liten krets. Detta är är en fördel för moderkortstillverkare då man har större frihet med placeringen av kretsen, en trend verkar vara att placera 890FX-kretsen precis där ASUS har den, ganska nära ljudutgångarna på I/O-sidan av moderkortet. Som vanligt väljer även tillverkare av högprestandamoderkort att slå på stort när det kommer till kyllösningen, vi har svårt att se att nordbryggan på Crosshair IV Formula skulle överhetta med enorma mängder aluminium över sig. Sydbryggan är även den försvinnande liten och tar upp ungefär 75% av den yta nordbryggan kräver.
 890FX i en praktisk applikation – monterad på ovan nämnda moderkort |
 SB850 – den lilla kretsen som kan |
Låt oss summera vad ASUS idé är av ett 890FX-moderkort genom att ta en snabbtitt på moderkortets specifikationer.
 ASUS Crosshair IV Formula |
| Socket | AM3 |
| Chipset | 890FX + SB850 |
| Minne | 4x DDR3, max 16GB, DDR3-1333 |
| Expansionsplatser | 3x PCI-E 2.0 x16 (dual at x16 or triple at x16/x8/x8) 1x PCI-E 2.0 x4 2x PCI 2.2 |
| Lagring | 6x SATA 6Gbps (RAID 0/1/5/10) via SB850 1x SATA2 via JMicron JMB363 1x eSATA via JMicron JMB363 |
| LAN | Marvell 8059 1000Mbps |
| Ljudkort | SupremeFX X-Fi |
| IEEE 1394 | 2x 1394 ports |
| USB | 2x USB 3.0 via NEC USB 3.0 12x USB 2.0 (7x via I/O, 5x onboard) via SB850 |
| I/O-paneluttag | 1x PS/2 Tangentbord 1x eSATA 1x LAN (RJ-45) 2x USB 3.0/2.0 7x USB 2.0/1.1 + 1x USB för ROG Connect 1x IEEE1394a 1x S/PDIF Ut (Optisk) 7.1 Audio 1x ROG Connect On/Off Switch 1x Clear CMOS Switch |
| Interna I/O-kontakter | 3x USB 2.0, stödjer ytterligare 5 USB-portar 6x SATA 6Gbps (röda) 1x SATA2 (svart) 8x Fläktkontakter 7x Probelt mätpunkter för spänningar 3x Thermokontakter 1x IEEE1394a 1x S/PDIF Ut 1x 24-Pin ATX 1x 8-pin 12V 1x Enable/Disable Clear CMOS Switch 1x Core Unlocker Switch 1x Turbo Key II Switch 1x Power On Switch 1x Reset Switch 1x OC Station Header 1x Go Button 1x System Panel Connector |
Med den något mastiga listan över moderkortsspecifikationer avklarad ska vi ta och bege oss mot CPU:er återigen, nämligen en närmare titt på hur AMD:s nya alster står sig mot konkurrensen.
