Asetek Waterchill

0

Asetek som är vida kända för sin kompressorbaserade Vapochill, har nu gett sig in på vattenkylningsområdet med deras Waterchill. Och en av målsättningarna med Waterchill är ett kylsystem till de som har en mer stram budget och tycker att Vapochillsystemet kostar för mycket, men ändå vill ha ett kylsystem med bättre prestanda och som är tystare än den konventionella luftkylningen. En annan av målsättningarna med Waterchill är att det ska vara enkelt med vattenkylning i datorn, dvs det ska vara enkelt att montera och att underhålla likaså ska priset vara konkurrenskraftigt då överklockaren redan jobbar med en begränsad budget. Så vad Asetek helt enkelt gjorde för att klara dessa målsättningar/punkter var att införskaffa samtliga system på marknaden för att se vad dessa gick för och sedan konstruera sitt eget efter dessa resultat, likaså ville dom göra ett system som man kan växa i och hur vida de lyckades med detta projekt eller ej får Ni snart reda på.
Det Waterchill (Waterchill CPU Cooling Kit KT-03) som vi strax ska titta närmare på är det enklaste av de tre systemen som finns och det innehåller bara vattenblock för cpun. Sedan recensionen skrevs så har vi även fått in GPU blocket samt NB blocket och vi kommer även göra en komplettering med dessa inom kort.

En sak som slog mig direkt när jag tittade på de olika komponenterna i systemet är att Asetek byggt alltihop utifrån möjligheten att installera vattenkylningen i ett Vapochill chassi, så för den riktigt “die hard”
överklcokaren som redan idag sitter med Vapochill och letar efter en bra kylningslösning till GPU samt NB så passar systemet som handen i handsken, men som sagt var vi återkommer med detta inom kort.


Asetek Waterchill CPU Cooling Kit KT-03: Specifikationer
Vattenblock
Material:  Koppar med översida av plexiglas
Inre konstruktion:  Fräst halmåne direkt under vattenintaget
Nippelstorlek:  10mm / snabbfäste
Övrigt:  Passar Intel P4, AMD Athlon XP och AMD Opteron 64
Radiator
Konstruktion:  Kopparrör med “flänsar” av aluminium
Dimensioner:  128x160x43mm
Nippelstorlek:  10mm (3/8″)
Fläkt
Märke:  Sunon
Dimensioner:  120x120x38mm
CFM:  97
Energiförbrukning:  5.4W
Ljudnivå:  36 dB(A) @ 2700rpm
Pump
Märke:  Hydor L20
Flöde:  700lpt
Energiförbrukning:  11W
Övrigt
Pris:  2159Kr
Asetek Waterchill levereras i en brun och ganska anonym kartong med packmaterial av skumgummi.
I kartongen ligger:
–  Radiatorn med fläkten förmonterad
–  Två slangar – en st 1 meters 12mm och en st 1,5 meters 10mm
–  Cpublocket i en påse
–  Fläktkontrollern
–  Nätanslutningen
–  Och en påse med manual, skruvar, pasta, dekaler och en flaska med anti-algmedel
Vad som först kan tyckas lite märkligt är de
två slangarna med olika dimensioner. Detta kommer sig av två olika
anledningar. Den första är att när vattnet passerar genom den
komponent som ger mest motstånd, radiatorn, så för att undvika
ett tryckfall vid radiatorns utblås ansluts 10mm’s slangen dit och 12mm’s
slangen till insuget. Den andra anledningen till detta är att pumpen har
som många andra 10mm’s insug och 12mm’s utblås.

Manualen till systemet kanske känns lite billigt vid en första anblick eftersom den består av ett antal häftade A4-sidor, men den är ändå väldetaljerad och utförlig.
Vårt testsystem är en tidig version och det har skett en del förändringar bl a så är numera manualen tryckt och spiralinbunden. Vad som mera har ändrats är att dom
engångs slangklämmorna av metall har ersatts av slangklämmor i plast som går att använda flera gånger.

Manualen kan du även ladda ner här.

Tillbehör/Features

Tillbehören som kommer med Waterchillsystemet innehåller allt som behövs för installationen plus några dekaler att sätta på datorlådan. Så i princip det enda som du behöver göra förutom att sätta ihop systemet är att införskaffa destillerat vatten.

Tillbehören

Tillsätt bara vatten
Systemet rymmer ca en halvliter och den medföljande flaskan (25ml) räcker till ca en liter vatten. Så det räcker till två påfyllnigar vilket kan kännas lite snålt tilltaget, men och andra sidan så är det inte heller tänkt att man ska behöva tappa ur eller fylla på vatten när allt väl är installerat. Slangarna är
av det riktigt hårda plastmaterialet Polyuretan vilket gör att man
inte behöver oroa sig för att klämma slangen vid installationen.

Då allt som vi kan tänka oss följer med systemet vid leveransen så blir betyget 9.5.

Tillbehör/Features:
Vi
tittar på mängden och användbarheten för medföljande
tillbehör och eventuella integrerade features.


Cpublocket

Cpublocket underifrån
Vattenblocket är en riktig skönhet och det första
intrycket vi fick var hur genomtänkt konstruktionen var. Blocket passar
både Intels P4 (478), Amd (Socket A) samt den kommande Amd Opteron 64
(Socket 754). Så risken att man skulle råka köpa fel kit eller
få en felleverans finns inte, en sak mindre att tänka på alltså.
Konstruktionen består av ett urfräst kopparblock med en ovansida
av plexiglas med snabbfästen för en 10mm (3/8″) slang. Den urfrästa
halvmånen tillsammans med anslutningen av tillflödet precis ovanför
kärnan på processorn gör att cpun får maximal kylning.
Anledningen till att den halvmåneliknande konstruktionen är för
att vattnet ska spridas över hela blocket. På bilden ovan kan vi
se fästena/hålen i plexit för de olika processorerna.

Fläkten

Radiatorn
Fläkten som sitter monterad redan vid leveransen är av märket Sunon och flyttar ca 97 CFM vid 2700rpm. Fläkten kopplas till fläktkontrollern/pumprelät (se längre ner på sidan) och har två olika lägen; Normal – dvs en drivspänning på 12V och en ljudnivå på ca 36dB(A), Silent – dvs en drivspänning på 7V och en nästan ljudlös nivå som var för låg för att vi skulle kunna mäta den utan att få med bruset från nätagg osv.

Den svartlackerade radiatorn är konstruerad av 9mm’s kopparrör
med lameller av aluminium. Designen är den samma som används i Vapochill-radiatorn
med undantaget av att den har 7mm’s kopparrör.


Fläktkontrollen

Strömförsörjning
Fläktkontrollen som också fungerar som pumprelä gör att allt startar när strömmen slås på och inga extra on/off switchar behövs, så man behöver inte vara orolig för att glömma slå på pumpen när man startar datorn. Strömmen kopplas in via det medföljande kontaktdonet som sätts mellan nätt ström och nätagg och strömkabeln går sedan in via pci brickan till fläktkontrollen.
Kontakterna på kontrollen är gjorda så att det inte går att koppla dem fel, dvs förväxla ström-in och ström till fläkten med katastrofala följder. På fläktkontrollen sitter också omkopplaren för antingen 12V eller 7V, det finns även en kontakt för en LED om man vill ha en visuell bekräftelse på när systemet är igång.

Pumpen med vattentank
Den kanske viktigaste delen i kylssytemet är pumpen/hjärtat
och i Waterchill har man valt en Hydor L20 med en kombinerad vattentank. Skälet
till att man just valde Hydor L20 istället för Eheim 1048 (som kanske
är den vanligaste pumpen idag) är att Asetek fan den tystare, billigare
och mer effektiv, Hydorpumpen har ett flöde på ca 100 l/timme mer
än Eheimpumpen. Fötterna på pumpen består av fyra stycken
sugkoppar och det här kanske den enda missen i systemet. De två sugkopparna
bak tenderar att släppa vilket leder till att pumpen tippar framåt.
Detta är inget större problem och går enkelt att åtgärda
genom att placera en slangstump, radergummi eller något liknande under
vattenbehållaren. Alternativt så kan man använda dom medföljande skruvarna/muttrarna
om man i stället vill skruva fast pumpen i datorn, fast då kan vibrationerna från
pumpen göra sig påminda i chassit.

Om man ser till den funktionella designen så är systemet bland
dom mest genomtänkta vi sett. Om vi går till det rent estetiska
så ser hela systemet ganska tilltalande ut, speciellt cpublocket. Systemet
är mycket enkelt att använda och man behöver inte några
större kunskaper dvs ett av Asteks mål med att det inte ska vara
krångligt är verkligen uppfyllt. Ljudmässigt så har
hela systemet en behaglig ljudnivå, även när fläkten
går på full fart. Om man sedan sätter fläktkontrollen
på 7V’s läget så blir hela systemet mycket tyst.

Så även här blir det ett högt betyg 9.0.

Design/Användarvänlighet/Ljudnivå:
Vi tittar på den estetiska och funktionella designen på vattenkylningen. Användarvänlighet och ljudnivå vägs också in i betyget.
Pris/Tillgänglighet
Systemet finns hos några återförsäljare
bl a Kylning.com och Gtek. Rent prismässigt så ligger det ca 130kr
under närmaste konkurrent, vilket är mycket bra. Tillgängligheten
är inget problem eftersom att båda ovannämnda företagen
har Waterchill i lager. Så betyget 9.5 här är kanske inte så
konstigt med tanke på den prestandan som systemet levererar.
Pris/Tillgänglighet:
Vi jämför priset mot likvärdiga produkter och även tillgängligheten bland svenska återförsäljare.

Om man följer manualens steg för steg-anvisningar
blir själva monteringen mycket enkel och även en nybörjare borde
klarar av att följa den utan några svårigheter. För manualen
beskriver från allt hur man ska skära slangen till kopplingsscheman.
Det tog oss ca 10 minuter från det att vi plockade upp delarna ur kartongen
till det att testriggen var igång.

Bultarna

Cpublocket
Monteringen av cpublocket är mycket enkel. Har man en
P4 så tar man helt enkel bort Intels originalfäste (den stora färggranna
fyrkanten av plast som sitter runt CPUsockeln) och fäster de medföljande
fyra långa bultarna, eller med en AMD så blir det hela ännu
enklare eftersom att det bara är att fästa bultarna direkt. Sedan
fixeras cpublocket av fjädrar, den här metoden är mycket skonsam
för cpun och risken för att skada den är minimal plus att vattenblocket
garanterat hamnar rätt.

Cpublocket färdigmonterat

Testriggen
Slangarna monteras via snabbfästen, tryck ner slangen
och dra lite för att låsa den, överallt utan vid radiatorn.
Till den följer det med slangklämmor av metall av engångstyp
som lämpligast kläms till med en tång eller liknande. När
alla slangar är på plats är det bara att fylla på med
vatten och koppla in strömmen.

Med risk för att vi ska låta tjatiga med betyget så kan vi bara
säga att alla installationer av vattenkylning borde vara så här
enkla. Själva utförandet där vi har separata delar istället för en "basenhet"
som i Hydrcools fall gör att vi här lättare kan byta ut felande komponenter osv.
Så betyget
blir
ingen överaskning
när
vi
ger
produkten
9.5 i betyg av 10 möjliga.

Montering/Installation:
Här synar vi hur lätt enheten är att montera och installera, samt kompatiblitetsprogram och övriga eventuella problem som kan uppstå.

Testsystemet
Hårdvara
Pocessor: Pentium4 2.66GHz
Moderkort: Gigabyte GA-8INXP
Mjukvara
Tempraturavläsning: Motherboard Monitor 5.3.2.0
Stressprogram: SiSoft Sandra Standard 2003.3.9.44
Definitioner
Idle: Ca en halvtimme efter burn-in wizard sessionen
Full load: Burn-in wizard 10ggr på raken

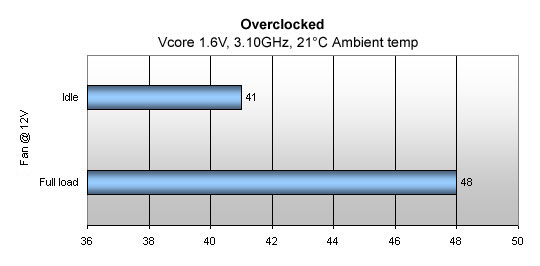

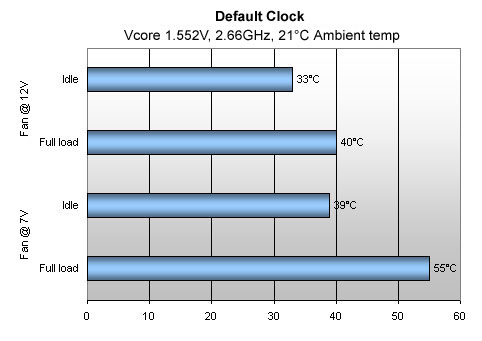

Temperaturerna mättes i både normalläge och silent mode när datorn ej var klockad. För att sedan få en bild av hur pass bra prestandan är så klockade vi en P4 2.66GHz till 3.1GHz med VCoren på 1.6V och fsb’n vid 155MHz. Diagrammen nedan visar resultaten.
Som vi kan se har Waterchillsystemet mycket stor potential när det gäller överklockning,
möjligheten att gå högre än vi gjorde och samtidigt få ett
stabiltsystem är inte helt främmande. Med orginalfläkten (den
med kopparkärna) så låg idletemperaturen på 46°C när
processorn ej var klockad och rummstempen låg på ca 26°C. Det
som kommer som något av en besvikelse är full load temperaturen i
7V
läget när vi kör processorn oklockad. Tom. de mest basala fläktarna klarar
av att hålla procssorn på en temperatur av 55 grader celcius så det är knappast
något man behöver ett vattenkylningssystem till. Så betyget
blir även
bra
här
också, dock lägre än de tidigare; 7.5,
mycket
pga prestandan vid den ej klockade datorn och fläkten i silent mode.
Prestanda/Överklockning:
Vi ser på vilket temperatur vattenkylningssystemet lyckas hålla en processor under olika omständigheter.

I det stora hela så imponerade Asetek med deras Waterchill
på ossa. Och de har visat att det går att göra
ett kylsystem som levererar bra utan att behöva kosta en förmögenhet.
Waterchill är mycket enkelt att installera och man behöver inte ha
någon större kunskap innan man ger sig på och installerar det,
detta mycket tack vare den utförliga manualen som förklarar på
ett bra sätt plus att det finns många tips där i också.

Asetek har verkligen tänkt till när dom gjorde så att cpublocket passar både Intel och Amd. Så om man får infallet och vill byta cpumodell från den ena till den andra så behöver man inte köpa ett nytt cpublock utan kan enkelt flytta det.

Kombinationen av den egenutvecklade radiatorn med fläkten från
Sunon är verkligen lyckad mycket med tanke på dom bra resultaten
i våra tester.

Deras val av vattenpumpen från Hydor visade sig var mycket lyckad. Den
är extremt tyst, så pass tyst att vi blev lite oroliga för
hur vida den var igång eller ej.

Som vi tidigare på pekade finns Waterchill systemet i tre olika utföranden och det är samma komponenter alla systemen förutom att KT-06 har ett gpublock och KT-09 har både gpu- och nordbryggeblock. Det skiljer ca 540kr mellan KT-03 och KT-09 så det är inte några jättesummor mellan det lilla och det stora paketet.

Asetek Waterchill

Fördelar:
+ Högkvalitét
+ Bra design
+ Prisvärt

Nackdelar:
Vattenpumpen tippar framåt efter ett tag

Tillbehör/Features: 9.5
Design/Användarvänlighet/Ljudnivå: 9.5
Pris/Tillgänglighet: 9.0
Montering/Installation 9.5
Prestanda/Överklockning 7.5
Slutbetyg: 9.0
Dom genomgående höga betygen samt kvalitéts känslan hos
produkten gör att vi efter lite grunnande ger den redaktörens val.

Tack till Asetek som gjorde recensionen möjlig!
