| Inledning |
Innan AMD lanserade
Athlon XP använde de sig av en keramisk bärare till själva
kärnan och man brände in multipliern i processorn genom att skära
av något som kallas för L1-bryggorna med Laser. Dessa skar dock
inga djupa hål i substratet och det var väldigt lätt att återansluta
dem genom att tex rita tvärs över med en blyertspenna. Då
blyerts har en ungefärlig resistans av 10kOhm per cm så borde resistansen
i gapet mellan ledningsbanorna ligga på ungefär 500 Ohm, vilket
är acceptabelt. Kanske ingen kortslutning, men ändå tillräckligt
bra för att det skulle funka.
I och med Athlon XP infördes en ny bärare till kärnan – OPGA,
Organic Pin Grid Array. Nu nöjde de sig inte bara med att bara skära
av ledningarna vid L1 bryggorna, de skar nu ända ner till ett i substratet
liggande kopparskikt som är jordat. Dessutom ligger det i substratet
en så kallad pull-down resistor som ligger på mer än 1 kOhm.
Detta gör att penntricket inte fungerar. Du måste nu ha ett material
i din ledare som gör att resistansen mellan de två ledarna som
du skall koppla ihop i princip är noll, eller nära noll.
Vad behöver man då för att kunna låsa upp sin XP?
| Verktyg och förberedelser |
För att
lyckas med denna "modd" behöver du följande saker:
|
kniv á lá Skalpell. |
|
med tunn genomskinlig tejp |
|
med tunnflytande superlim, ej jättesnabbtorkande. |
|
med ledande färg. (Tex Elfa artikelnummer 80-801-37, Det kan vara en fördel att vara flera stycken på en sån här burk då de kostar en del.) |
|
eller liknande. |
Detta var verktygen
vi behövde och nu ska vi se hur vi utför själva "upplåsandet"
av processorn.
Det första du ska göra är att torka bort allt fett och smuts
från processorn med T-spriten, när du gjort det låter du den
torka lite.

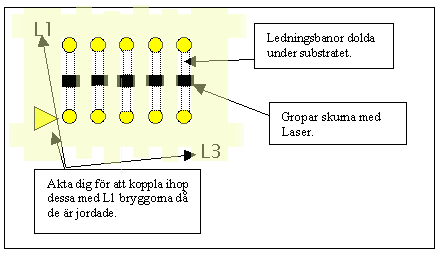

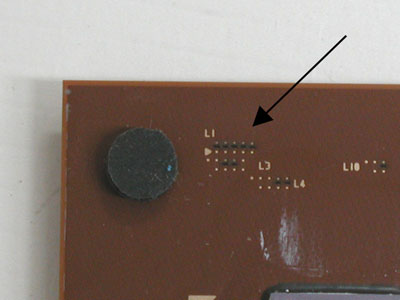

Sedan ska du maskera L1-bryggorna med hjälp av tejpen. (var de sitter ser
du på bilden nedan, det står även L1 bredvid)
 |
Lite förenklat ska det se ut som bilden nedan.
 |

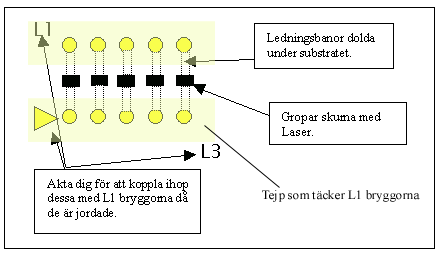

Det
du ska göra nu är att tejpa över L1 bryggorna. Sedan skall du
skära bort tejpen som täcker groparna mellan bryggorna. Det ska se
ut som nedan när du skurit klart. Det kan hjälpa om du har ett förstoringsglas,
mikroskop eller liknande när du gör detta.
 |
Ta
nu fram flaskan/tuben med superlim och lägg en sträng över groparna,
du kan också försöka pressa ner limmet i groparna med någon
sorts plastkort, gärna pappas Goldcard. De är bäst ;). Om du
inte vill använda superlim så går det bra med epoxy också,
då får du lite längre tid på dig att få limmet
där du vill ha det. Välj isåfall en sort som är garanterat
icke konduktiv (leder inte ström).
När limmet har torkat så kan du ta bort tejpen och skära bort
den färg som ligger över ytan på substratet med din fina skalpell
så att limytan nu är i jämnhöjd med substratet.
När du har kommit så här långt är det dags att lägga
på tejp igen. När du har tejpat över L1 bryggorna så ska
du skära bort den tejp som går över de dolda ledningsbanorna
i kortet. När du är klar ska det se ut som nedan.
 |
Nu ska du måla med den konduktiva färgen där de dolda avskurna
ledningsbanorna skulle gått. När färgen har torkat kan du dra
av tejpen och då ska det se ut ungefär som nedan:
Förutom att du inte ska koppla ihop den översta högra punkten
med L1 texten :).
 |
Nu är det bara att ta en ny tejpbit och tejpa den över L1-bryggan
för att skydda den mot eventuellt slitage som uppstår då man
byter kylare osv.
Lycka till!
