Vi har satt Sveriges två bästa överklockare på att ta ATIs senaste flaggskepp till nya höjder. Med extrem hårdvara och extremkylning är jakten igång på extrema resultat, primärt världsrekord. I denna artikelserie kan man följa Kinc och Crotales framfart.

Sedan ATI lanserade sin nya Radeon X1900-serie av grafikkort har vi sett flera artiklar och recensioner på dessa kort, varav NordicHardwares egen recension av Radeon X1900 XTX där vi tog överklockningsdelen ett snäpp längre genom att förse ATIs nya flaggskepp med vattenkylning. Radeon X1900 XTX är onekligen ett chip med en hel del värmeutveckling och således märkte vi direkt att extra kylning gjorde kortet gott.

Efter att vi publicerat recensionen av Radeon X1900 XTX började vi diskutera vad vi på NordicHardware kunde göra mer för roliga projekt med ATIs senaste kraftpaket eller kort och gott det snabbaste grafikkortet på marknaden. Svaret var enkelt, göra det ändå snabbare och se vilka resultat vi skulle kunna nå med mer extrema metoder. För detta krävdes det inte bara extrem hårdvara utan även några som skulle kunna hantera dem.

Robert "Crotale" Kihlberg som var författaren av vår Radeon X1900 XTX recension hade nyligen korats till svensk mästare i processoröverklockning, genom sitt ofattbara världsrekord på 203% överklockning. Då Crotale pressade en Intel Celeron Mobile 1.4GHz till sannslösa 4.242GHz. Robert som för övrigt nyligen utövat lyckade extrema överklockningsförsök med Intels flaggskepp Pentium 955 Extreme Edition var med på noterna och för att skapa en riktig "dynamic duo" förde vi återigen ihop Crotale med den flerfaldige 3Dmark-världsrekordhållaren Marcus "Kinc" Hultin. Kinc som för övrigt var tog hem segern i 3DMark05-kategorin i det svenska mästerskapet i datorprestanda.

Crotale och Kinc har sedan tidigare gjort sig kända här på NordicHardware och inte bara genom enskilda resultat av världsklass utan även tillsammans som deras artikel om extremkylda grafikkort vi tidigare postat. Med samlade krafter gav sig Crotale och Kinc på Intels 955 Extreme Edition-plattform för att se vilka resultat man skulle kunna nå tillsammans med ATis nya flaggskepp. Målet var världsrekord, och världsrekord blev det, inte ett utan flera.


Första anhalt var hemma hos Robert “Crotale” där Intels kraftpaket Pentium 955 Extreme Edition låg och väntade ovetandes om vad som komma skulle. Crotale, Kinc och Incido (ännu en regerande svensk mästare i överklockning) satt mer eller mindre en hel helg (27-29/01 2006)och lät både Intels 955XE-processor och Radeon X1900 XTX svettas riktigt ordentligt. Med hjälp av kompressorkylning och 30 liter flytande kväve lyckades man dock hålla kämparna i schack och man körde upp till 6 timmar i sträck utan att plocka ner systemet, en imponerande bedrift under förutsättningarna.

Första dagen handlade mest om att komma till freds med hårdvaran och speciellt se hur ATIs nya flaggskepp klarade extremt låga temperaturer, något vi tidigare sett klara problem med tidigare, både med kort från ATI och NVIDIA. Efter en hel del testande kom man fram till att X1900XTX-kortet klarade ner till -50 grader celcius vilket skulle bli ganska optimalt med kompressorkylning under de heta testsessionerna. Sagt och gjort, andra dagen var det dags för en enkelstegs kompressoranläggning på grafikkortet och flytande kväve på processorn.

Fokus riktades mot de vederhållet mest använda system/3D-tester på marknaden, nämligen Futuremarks 3Dmark-serie där följande hårdvara användes vid testerna;






Testsystem
Hårdvara
Moderkort Asus P5WD2 – vcore, vdimm, vdroop
Processor Intel 955XE 3.46GHz
Processorkylning Mousepot + LN2 (-140C)
Grafikkort ATI Radeon X1900XTX
Grafikkortskylning Natrium Single Stage (-45C)
Minne Corsair 5400UL
Nätaggregat OCZ PowerStream 520W
Mjukvara
Operativsystem Windows XP (SP2)
Drivrutiner Catalyst 8.203
Testprogram 3DMark2001 SE (3.3.0)
3DMark03 (3.6.0)
3DMark05 (1.2.0)
3DMark06 (1.0.2)

Resultaten man till slut uppnådde i de fyra testprogrammen var följande:






3DMark2001 SE (3.3.0)
Poäng: 50079 3Dmarks
Processorklockfrekvens: 3.46GHz @ 6308MHz (350×18)
Grafikkortklockfrekvens: 864MHz GPU, 900MHz minne (1800MHz DDR)
Status:
*Vid skrivande stund
Världsrekord med Intels NetBurst-arkitektur
Först över 50000 poäng med Intels NetBurst-arkitektur

3DMark03 (3.6.0)
Poäng: 27111 3Dmarks
Processorklockfrekvens: 3.46GHz @ 6208MHz (310×20)
Grafikkortklockfrekvens: 855MHz GPU, 900MHz minne (1800MHz DDR)
Status:
*Vid skrivande stund
Topp3 med singelkort




3DMark05 (1.2.0)
Poäng: 15004 3Dmarks
Processorklockfrekvens: 3.46GHz @ 6308MHz (350×18)
Grafikkortklockfrekvens: 870MHz GPU, 910MHz minne (1820MHz DDR)
Status:
*Vid skrivande stund
Världsrekord med Intels NetBurst-arkitektur
Först över 15000 poäng med Intels NetBurst-arkitektur



3DMark06 (1.0.2)
Poäng: 8194 3Dmarks
Processorklockfrekvens: 3.46GHz @ 6002MHz (333×18)
Grafikkortklockfrekvens: 860MHz GPU, 900MHz minne (1800MHz DDR)
Status:
*Vid skrivande stund
Världsrekord med singelgrafikkort


Som synes lyckades man körda hela 3 världsrekord under sina tester och speciellt i 3Dmark2001 SE och 3Dmark06 visade sig Intel 955XE och Radeon X1900 XTX passa väldigt bra. Att både Intels och ATIs flaggskepp är strömhungriga rackare är det nog ingen som kan förneka men det är trots allt värt att rapportera hur mycket effekt nätaggregatet drog från vägguttaget. Under Mother Nature drog OCZs nätaggregat över 700W (!), med tanke på dess specificerade effekt är det ingen överraskning att inte allt krävdes för att driva systemet, men detta är onekligen en fruktansvärt strömhungrig setup.

Här nedan är ett flertal bilder från Crotale och Kincs överklockningssessioner med Intel 955XE och Radeon X1900 XTX.

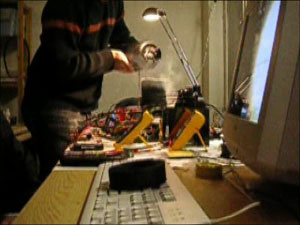

Sist men definitivt inte minst har vi så en videokompilation av Robert “Crotale” Kihlberg som passande är döpt till LN2. I vanlig ordning är det en mycket bra videosnutt ackompanjerad med god musik och en del spontana uttryck från testernas gång och resultat.



“LN2” – Featuring Crotale, Kinc, Incido and Radeon X1900 XTX

Efter att helgen gått var det dags för vårt radarpar att dela på sig men det betyder inte att “ATi Radeon X1900 XTX – Projekt världsrekord” lades på is för det. Kinc tog nämligen med sig Radeon X1900 XTX-kortet hem där en sprillans ny Athlon 64 FX-60 låg och väntade. Som de flesta vet har Kinc erövrat ett flertal världsrekord med sina Athlon 64-system och nu var det dags att jaga nya. Jaktlyckan blev precis som med Intel 955XE-systemet riktig lyckad och utöver ett nytt världsrekord passerades en fin milstolpe med singelgrafikkort…


Radeon X1900XTX-kortet fick något oväntat lite vila mellan sin abrupta flytt från Intel 955XE-systemet till på onsdagen (08/02/2006) då en viss portion sömn och andra saker skulle rätas upp.

De första testerna som Kinc gjorde på sitt Athlon 64 FX-60 system var för att kontrollera det problem man haft med grafikminnet när man körde testerna på 955XE-plattformen. Under onsdagen kördes en hel del tester just på detta och Kinc lyckades få upp grafikminnet till 922MHz innan det låste sig.
Inga överväldigande förbättringar men en drygt 10MHz mer på det ack så viktiga grafikminnet kan visa sig vara guld värt i slutändan. I övrigt användes den 8 timmar långa sessionen med luftkylning till att testa både processor, grafikkort och minne i det relativt nya systemet. Inga seriösa försök till att nå höga lyftkylda poäng gjordes, bästa resultat låg trots detta knappt under 14 000 poäng i 3DMark05. Mycket tid gick också åt för att optimera de individuella testerna. I Game Test 1 är systemminnet viktigt därför optimerades minnet med en devider och bästa möjliga timings. Game Test 2 svarar bra framförallt på ren och skär processorkraft, men även grafikkraft. Så där gäller det bara att nå så höga klockfrekvenser som möjligt. I Game Test 3 optimerades förhållandet mellan GPU och grafikminne då grafikkraften har mycket stor inverkan i detta test.

På torsdagskvällen och natten var det sen dags för det tunga artilleriet och en 3h lång session med flytande kväve både på grafikkort och processor följdes upp av ytterligare en 6h lång session. Varav den sista under torsdagsnatt/fredagsmorgon resulterade i ett minst sagt trevligt resultat.






Testsystem
Hårdvara
Moderkort DFI NF4 SLI-DR Expert
Processor AMD FX-60
Processorkylning Mousepot + LN2 (-43C bastemp)
Grafikkort ATI Radeon X1900XTX
Grafikkortskylning Chefnr1 LN2-tub (-50 bastemp)
Minne 2x512MB Corsair XMS 3200LL BH-5
Nätaggregat OCZ PowerStream 600W
Mjukvara
Operativsystem Windows XP (SP1)
Drivrutiner Catalyst 6.2
Testprogram 3DMark2001 SE (3.3.0)
3DMark03 (3.6.0)
3DMark05 (1.2.0)
3DMark06 (1.0.2)

Resultaten Kinc lyckades kämpa sig fram till med de sista litrarna flytande kväve var följande:






3DMark05 (1.2.0)
Poäng: 16004 3Dmarks
Processorklockfrekvens: 2.6GHz @ 3528MHz (252×14)
Grafikkortklockfrekvens: 870MHz GPU, 910MHz minne (1820MHz DDR)
Status:
*Vid skrivande stund
Världsrekord med singelgrafikkort
Först över 16000 poäng med singelgrafikkort

Efter flera timmars försök och många snopna krasher i slutfasen satt den till slut, 16004 poäng i 3Dmark05 med singelgrafikkort. En minst sagt kraftig förbättringar av det dåvarande rekordet på 15572 poäng som Hipro5 inhavde med sitt Radeon X1900 XTX-kort. Viktigast av allt var kanske att ta sig förbi den magiska gränsen 16000 poäng som i ärlighetens namn många SLI och Crossfire-system har svårt att ta sig över.
Varken ork eller kväve fanns kvar för flera tester med övriga Futuremark-tester men vi vet med säkerhet att det kommer betydligt mera från både Kinc och Crotale, men mer om det snart.

16004 poäng på Futuremarks Online Results Browser

Här nedan är ett flertal bilder från Kincs överklockningssessioner med Athlon 64 FX-60 och Radeon X1900 XTX.

Efter en knapp veckas benchande har "ATi Radeon X1900 XTX – Projekt världsrekord" redan slagit väl ut och denna artikel är trots detta långt ifrån slut. Säkra uppgifter gör gällande att vår dynamiska duo kommer förenas även nästa helg och då med inte bara ett utan två Radeon X1900-kort tillgängliga. Detta för att försöka ge sig på lite seriösa Radeon X1900 Crossfie tester, både på Intel 955XE och Athlon 64 FX-60 plattformarna. Hittills har Projekt världsrekord anbringat följande resultat;

3Dmark2001 SE:
Världsrekord med Intels NetBurst-arkitektur (955XE)
Först över 50000 poäng med Intels NetBurst-arkitektur (955XE)

3Dmark05:
Världsrekord med Intels NetBurst-arkitektur (955XE)
Först över 15000 poäng med Intels NetBurst-arkitektur (955XE)
Världsrekord med singelgrafikkort (FX60)

3Dmark06:
Världsrekord med singelgrafikkort (955XE)

Med 4 världsrekord i bagaget kommer alltså Crotale och Kinc jobba vidare för att nå ännu högre höjder så lite på att "ATi Radeon X1900 XTX – Projekt världsrekord" återkommer inom en snar framtid!

NordicHardwares Överklocknings Team kommer fortsätta att flytta gränserna för vad datorhårdvara klarar av och ni kommer få se mycket mer av denna varan i framtiden. Tyck gärna till i vårt forum om liknande projekt och om dessa rapporteringar kan vara intressanta även i framtiden.
