Vattenkylning blir mer och mer vanligt bland dagens datoranvändare, även fast många fortfarande funderar på tanken över att blanda vatten och elektronik. För de som inte riktigt vågar sig på eller kan bygga ett eget system finns den en hel uppsjö av färdiga av olika modeller, och idag ska vi kika närmare på en modell som faktiskt är helt extern. Produkten heter Corsair HydroCool 200 och är som sagt helt extern, förutom vattenblocket som givetvis sitter inne i datorn. Vad som gör den här produkten extra intressent är interfacekortet som styr vattenkylningen och även övervakar temperaturerna. Hur denna best presterar ska vi strax kika närmare på, men först lite specifikationer.
| Specifikationer |
|
Specifikationer:
Corsair HydroCool 200  |
|
|
Vattenblock
|
|
|
Material
|
Koppar
|
| Inre konstruktion |
Många
små pinnar |
| Nippelstorlek |
3/8"
(OD) |
| Dimensioner (BxDxH) |
51x51x7 mm
|
|
Övrigt
|
Inbyggd
temperaturavläsare |
|
Radiator
|
|
| Konstruktion |
Tunna
kanaler |
| Nippelstorlek |
3/8"
(OD) |
|
Fläkt
|
|
| Märke |
AVC
|
| Dimensioner |
120X120X38
mm |
| CFM |
115
|
| Ljudnivå |
45dBA
|
|
Pump
|
|
| Märke |
Bosch
|
| Flöde |
600LPH
|
| Ljudnivå |
–
|
Corsair Hydrocool
är ett externt vattenkylningssystem som är byggt för den vanliga
användaren, och även hobby-överklockare. Vattenblocket är
exceptionellt litet, då det endast är 7mm högt finns det inte
mycket utrymme för marginaler om pumpen skulle haverera. Det sitter en
liten temperatursensor ovanpå blocket som är kopplat till stora
LED-displayer på framsidan av själva kylningsenheten, en ganska
bra uppskattning är att den visar 15 grader lägre än den verkliga
CPU-temperaturen. Pumpen är ifrån Bosch som är mer kända
för sina borrmaskiner, några exakta specifiktioner fanns inte att
tillgå men ett ungefärligt flöde är 600 liter per timme.
Radiatorn har ingen märkning, och är av samma typ som t.ex Black
Ice med många tunna vattenledningar istället för ett fåtal
tjocka rör, vilket ger en prestandaökning. Fläkten är
ifrån företaget AVC, och den är ett riktigt monster. själva
kylningsenheten är totalt 160x358x168 mm. Systemet drar max 1.5A på
+12V och 0.25A på +5V, vilket de flesta nätaggregat idag klarar
av.
| Tillbehör/Features |
Corsair snålar
inte direkt med tillbehören. Förutom vattenblocket och själva
kylenheten får man med följande tillbehör: XM slang, ett Interfacekort,
AMD-monteringskit, P4-monteringskit, en spruta med kylpasta, en 15-pins D-Sub
kabel, en Power-On-splitter, en Molexförlängningssladd, två
vinklade snabbanslutningar, fyra metallslangklämmor, två plastslangklämmor,
en 0.3 liters flaska med antikorrosionsmedel, en tratt, manual
på både engelska och tyska samt en "Quick Installation Guide".
Mycket mer än så kan man inte begära, de har helt enkelt tänkt
på allting. Slangen kan vara i kortaste laget beroende på vart
man vill ha kylenheten, men att ha den bredvid datorn är inga problem.
Power-On-Splittern behövs för att själva kylenheten ska slås
på samtidigt som datorn, och data går fram och tillbaka mellan
datorn och kylenheten med hjälp av D-Sub kabeln.
|
|
Den medföljande
vätskan räcker till två påfyllningar av systemet, "Va?"
tänker ni då "Hur ska man då kunna ta med sig systemet?".
Lyckligtvis så har corsair utrustat systemet med snabbanslutningar som
helt stänger av vattenflödet då man drar ut de ur kylningsenheten,
sen är det bara att bära med sig det hela och plugga i det igen.
Några droppar spiller man, men det är inte mycket. Manualen är
utförlig och beskriver tydligt hur man monterar och ställer in systemet,
det enda som fattas är ordentliga specifikationer på det hela.
Interfacekortet
håller i själva elektroniken för kylenheten, och är den
mest intressenta delen i paketet. Dels så fungerar den som slangingång,
mycket smart eftersom slangarna måste in i datorn på något
sätt. Den har dessutom en del kretsar på sig, som är tänkte
för betydligt mer än att ge kylenhenten ström och visa temperaturen
i stora siffror på framsidan. Dels så har den ett inbyggt Turbo-läge
som får fläkten att gå på maxvarv. Detta går
dels att styra manuellt med hjälp av en knapp på framsidan, men
den slås även på automatiskt om den inbyggda temperatursensorn
går över 40 grader, och sedan slås av då temperaturen
är nere i 38.5 grader. Fläktens fart varierar efter temperaturen
efter grafen nedan. Notera att den inbyggda temperatursensorn inte motsvarar
CPU-temperaturen, utan visar ca 15 grader under chip-temperaturen. Om temperaturen
skulle gå över ett visst antal grader (45 är standard) så
kommer enheten dessutom att börja pipa som besatt, och om temperaturen
sedan skulle stiga ännu mer (standard 50 grader) så kommer enheten
automatiskt att slå av datorn. De båda temperaturerna är
inställbara om värdena inte passar ens behov. Dessutom finns det
ett alarm som varnar högljutt då vätskenivån i systemet
är för låg. Displayen visar då även texten "FILL".
Det enda som saknas är en inställbar temperatur/luftflödes-kurva,
men det är definitivt ingenting som är nödvändigt då
den färdiginställda kurvan är klart godkänd.
Allting som behövs
följer med helt enkelt, jag kan inte tänka mig någonting annat
som skulle behövas förutom möjligtvis en inställbar temperatur/luftflödeskurva.
Betyget blir 9.5.
|
Tillbehör
/ Features |
||
| Vi tittar på mängden och användbarheten för medföljande tillbehör och eventuella integrerade features. |
|
|
| Design/Användarvänlighet/Ljudnivå |
Meningen med
HydroCool är att man ska slippa skära och krångla med sitt
chassi för att få vattenkylning, och det har de sannerligen lyckats
med. Hela systemet är ihopbyggt i en relativt liten låda som ställs
brevid lådan. Framsidan av systemet är pyntat med fyra stora röda
7-segments LED-displayer, en röd lysdiod och fyra knappar. LED-Disparyerna
används mestadels för att visa temperaturen med en upplösning
av 0.5 grader C, men även vid vissa viktiga meddelanden t.ex när
man måste fylla på systemet eller om något alarm är
uppnåt. Två av knapparna används för att välja
om man vill se temperaturen i grader C eller F, en simpel men ack så
nödvändig funktion. Knappen under displayen slår på/av
turbo-läget på fläkten, och den röda lysdioden indikerar
om turbo är på eller av. Den sista knappen används för
att ställa in olika värden i systemet samt för “Diagnostic
Mode”, där du kan testa så att olika funktioner fungerar.
|
|
Kylningsenheten
är byggd av svartmålad halvtransparent hårdplast som böjts
till rätt storlek. Skarvarna fram och bak är täckta med stora
svarta plastlister som är fastskruvade med vanliga skruvar. Då
systemet körs lyser det en liten vit glödlampa inuti som lyser direkt
på en flödesindikator så att man ska se att det verkligen
pumpar vatten igenom systemet. Det är lustigt att de inte använde
högintensitetslysdioder, då dessa har en mycket längre livstid.
Lådan är prydd med Corsair’s logga lite här och var, det fina
skeppet finns dock bara på framsidan av enheten. Sidorna och toppen
har klisterlappar märkta “Corsiar Xtreme Water Cooling System”,
reklam i all ära. På ovansidan sitter ett handtag som sitter i
tyngdpunkten av enheten, vilket gör den väldigt lätt att bära
med sig. Långsidorna har ett varsitt 120mm hål utborrat, med ett
vanligt fläktgaller på sidan. Dessa är givetvis avsedda för
fläkten som sitter på radiatorn. På baksidan finner vi samtliga
anslutningar, en D-subanslutning och två slanganslutningar med snabbkopplingar
som beskrivits tidigare.
|
|
|

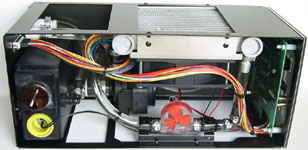

Efter att skalet
med viss möda har blivit bortplockat syns inälvorna klart och tydligt.
Systemet består av en pump, en radiator, en fläkt, en tank och
lite elektronik. Fläkten är tjockare än vanliga 120mm, detta
ger givetvis ett kraftigare luftflöde. Den är av märket AVC,
det exakta modellnummret är B1238B12H. Ljudnivån ligger på
45dBA och den trycker på 115CFM, en riktig tungviktare med andra ord.
Lyckligtvis går den att köra långsammare, det är bara
vid turboläget som ljudet blir störande. Vid vanlig drift är
den aningen högre än en vanlig CPU-fläkt, men inte mycket.
Pumpen hörs en del, ljudet är ungefär som ifrån fläkten
fast lite mer behagligt. Detta beror troligtvis till stor del på att
pumpen är upphängd i en gummikloss som effektivt dämpar i princip
alla vibrationer som kommer ifrån den, så att det inte fortplantas
och får hela kylningsenheten att vibrera.
|
|
Det finns inte
mycket att säga om användarvänlighet, det är bara att
trycka igång systemet så startar allting automatiskt, temperaturen
övervakas automatiskt med hjälp av interfacekortet så det
är ingenting att oroa sig för. Designen är enligt mig tilltalande,
den halvreflekterande svarta transparenta ytan gör ett helt klart imponerande
intryck. När det gäller den funktionella designen så var det
i och för sig lite jobbigt att plocka isär systemet, men det är
heller inte avsett att vara servicevänligt då allting redan är
färdigt. Det är mycket lätt att ta med sig enheten, det enda
som finns att klaga på är egentligen reklamlapparna som är
påklistrade överallt och pumpens läte.
|
Design/Användarvänlighet/Ljudnivå
|
||
| Vi tittar på den estetiska och funktionella designen på vattenkylningen. Användarvänlighet och ljudnivå vägs också in i betyget. |
 |
|
| Pris/Tillgänglighet |
Produkten finns
bara hos en återförsäljare i sverige idag, och det är
komplett.se. Priset ligger på ca 2700kr, huruvida det är billigt
eller inte är svårt att säga. Det är 500-1000kr dyrare
än andra färdiga vattenkylningskit som monteras in i datorn, men
när det gäller externa vattenkylningar så ligger det bra i
pris. Om man t.ex jämför med Koolance EXOS system så är
faktiskt Corsair ca 500kr billigare, så priset blir en tolkningsfråga.
Tillgängligheten är ett problem, den lär dock dyka upp lite
här och där relativt snart då produkten är förhållandevis
ny.
|
Pris/Tillgänglighet
|
||
| Vi jämför priset mot likvärdiga produkter och även tillgängligheten bland svenska återförsäljare. |
 |
|
Manualen har
en utmärkt installationsguide, men för er som inte har manualen
följer min egna högst personliga installationsguide. Notera att
jag inte tar allting i samma ordning som manualen, detta är sättet

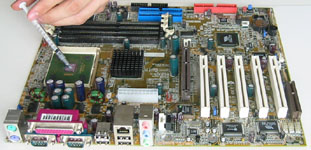

som jag gjorde det på. Börja med att tvätta processorn ren
från all kylpasta, och lägg på ny. Sidor skulle kunna skrivas
endast om applicering av kylpasta, men lägg på ungefär som

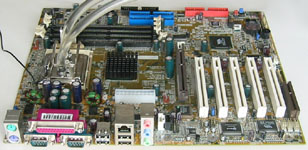

ett riskorn. Det brukar vara lagom. Lägg sedan på vattenblocket
så att clipen går lätt att montera på, den ska ligga
i springan som är på mitten av vattenblocket. Sätt fast ena
sidan i socketen, och tryck till så att den andra sidan också
trycks in ordentligt. Det går relativt lätt att få på
clippen, men en lösning som använder de fyra hålen hade varit
mer bekväm. Slangarna sitter redan fast på blocket med slangklämmor,
så där behöver ingenting göras.
|
|

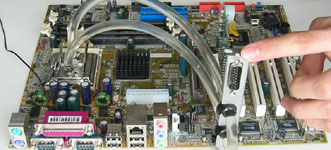

Nu är det
dags att montera interfacekortet, börja med att dra slangarna igenom
de färdiga hålen så att det sitter bra. Skruva sedan fast
kortet på en tom PCI-plats på lagom avstånd ifrån
Power-On, nätaggregat och vattenblock. Sedan skall resten kopplas in,
sätt i Molexförlängaren och anslut den till nätaggregatet.
Sedan kopplar du in den medföljande power-on kabeln, och sätter
den i platsen för J5. Temperatursensorn ifrån vattenblocket skall
sedan anslutas till J3. Nu är interfacekortet färdiginstallerat
och det enda som återstår är att ansluta systemet till kylarenheten.
|
|
Kapa slangarna
till en lagom längd och montera på snabbkopplingarna. Ett varningens
ord är att slangkopplingarna sitter som berget efter montering, man måste
skära upp dem ifrån slangen för att få av dem. Sedan
är det bara att trycka in de i anslutningarna på baksidan av kylarenheten,
vilken slang du sätter i vilket uttag spelar ingen roll. Sedan är
det bara att fylla på vätska med hjälp av den medföljande
tratten. Glöm inte att blanda i av den färdiga vätskan som
följer med. Det sista kvar nu är att ansluta D-subkontakten mellan
interfacekortet och kylarenheten, och sedan är du klar. Slå på
enheten, och hör den pipa som besatt. Lågvattennivålarmet
går direkt när man slår på den, och när vattnet
pumpas ut i slangar och block så minskar vätskenivån kraftigt.
Fyll på tills det slutar låta, och lite till. Skruva sedan på
locket, och luta på kylarenheten för att få bort alla luftbubblor.
När detta är gjort fyller du på en sista gång, och sedan
är det bara att skriva på locket och njuta av sin nya vattenkylning.
|
|
Installationen
lämnar ingenting att önska förutom vattenblockets installation.
Om det inte vore för den något undermåliga fastsättningsanordningen
som skadar tummarna så skulle det vara en näst intill perfekt installation,
slangkopplingarna gör det underbart att plocka isär och sätta
ihop systemet. Det enda problemet är då man vill ha av slangkopplingarna,
men det händer inte direkt ofta.
|
Montering/Installation
|
||
| Här synar vi hur lätt enheten är att montera och installera, samt kompatiblitetsprogram och övriga eventuella problem som kan uppstå. |
|
|
|
Testsystemet
|
|
|
Hårdvara
|
|
| Processor: |
XP1700+
|
| Moderkort: |
Abit NF7-S 2.0
|
|
Mjukvara
|
|
|
Temperaturavläsning:
|
MotherBoard
Monitor 5.2.2.0 |
|
Definitioner
|
|
|
Idle:
|
1
timme med alla processer utom de nödvändiga avstängda |
| Load: |
Temperaturen
efter 2 timmars Prime95 |
Temperaturerna
mättes både utan och med turboläge. Temperaturerna är
dessutom uppdelade i två grafer, en med överklockning och en utan.
Turboläget gav samma idle-temperaturer vilket tyder på att vattnets
temperatur redan ligger bra.
Jag har ingen
riktig referens till temperaturerna, men mitt hemmabyggda vattenkylningssystem
bestående av en eheim 1048, ett o4p kopparblock och en Black Ice 2 ligger
ca 3-4 grader under systemet oavsett vilket värde man tittar på.
Resultatet är riktigt bra för att vara ett färdigt system,
att turboläget inte hjälper tyder på att det är blocket
eller vattenflödet som är flaskhalsen. Jag tror starkt på
vattenblocket då det helt enkelt har för liten yta för att
kunna tävla mot giganterna. På grund av problem med testriggen
kan vi inte testa överklockning denna gång, men det kommer en uppdatering
inom kort. Betyget sätts därför inom parantes, men räknas
in i slutbetyget då det är en ungefärlig uppskattning.
|
Prestanda/Överklockning
|
||
| Vi ser på vilket temperatur vattenkylningssystemet lyckas hålla en processor under olika omständigheter. |
 |
|
Med Hydrocool
200 har Corsair verkligen visat vart skåpet ska stå. En rakt igenom
gedigen produkt med väldigt få missar. Lätt att installera,
lätt att flytta, bra prestanda, snygg finish och flerstegsvarning vid
abnormala temperaturer är bara ett fåtal av de saker som är
positiva med systemet. Bristen på referenser gör det väldigt
svårt att sätta ett betyg på prestandan, men det kommer inom
kort en uppdatering på detta betyg. Det som känns mest aktuellt
att ändra är vattenblocket, då det är en tydlig flaskhals
i ett system med ännu högre potential i övrigt. För alla
som vill ha vattenkylning men inte riktigt vågar sig på att bygga
eget, eller inte vill modda sitt chassi så rekommenderar jag starkt
det här systemet. Priset ligger högre än andra vattenkylningssystem,
men friheten att ha en extern låda kostar.
|
Corsair
HydroCool 200 |
|
|
Fördelar:
+ Allting som behövs följer med, och lite till + Lätt att ta med sig om man behöver flytta datorn + Flerstegslarm Nackdelar: |
|
| Tillbehör/Features |
9.5
|
| Design/Användarvänlighet/Ljudnivå |
8.5
|
| Pris/Tillgänglighet |
9.0
|
| Montering/Installation |
9.0
|
| Prestanda/Överklockning |
7.5
|
| Slutbetyg: |
 |
Tack till Corsair
som gjorde recensionen möjlig.
