Byggnad: Installation av RAM-minne

RAM-minne har länge och är fortfarande lite av en underskattad komponent i en PC. Det som dock är positivt med RAM-minne är att det är en smal sak att uppgradera eller installera nya minnesmoduler i sin dator. Det är också nästa komponent vi ger oss på här i datorbyggarskolan.
I vår dator använder vi oss av DDR-SDRAM och då vårt moderkort och processor stödjer dubbla minneskanaler är det viktigt att man har två minnesmoduler för att utnyttja systemets fulla prestanda. Vi kommer att installera ett Corsair TWINX2048-3200LLPRO 2048MB kit i vårt system.

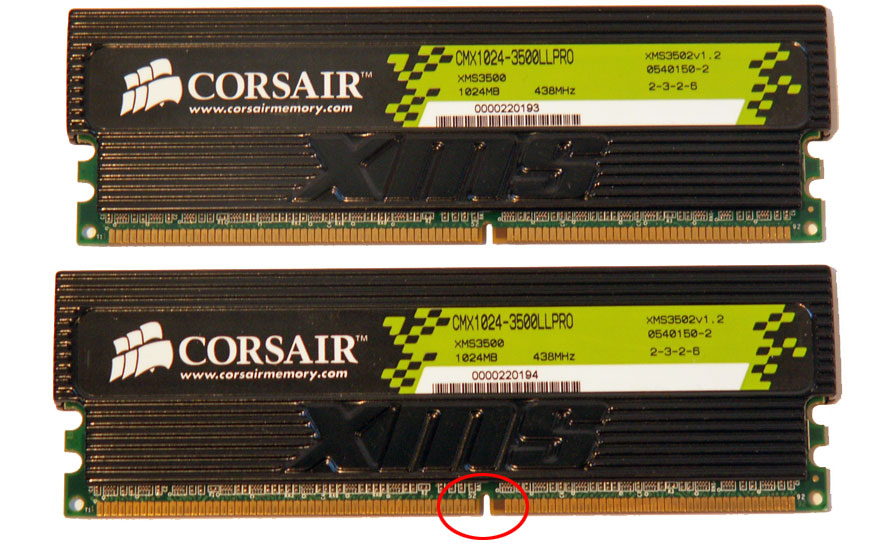

DDR-SDRAM är använder sig av ett 184-pins gränssnitt, 184-pins kommer från de “guldben” som man kopplar in på moderkortet. I raden av “ben” finns det en insänkning som används för att se åt vilket håll modulen ska sitta i minnesplatsen på moderkort, så se till att kontrollera detta när du installerar modulen. DDR2-SDRAM har i sin tur 240-pins och här nedan är en bild som visar hur de två minnestyperna skiljer sig åt, vilket också är en förklaring till varför DDR-SDRAM inte fungerar i DDR2-SDRAM platser och vice versa.

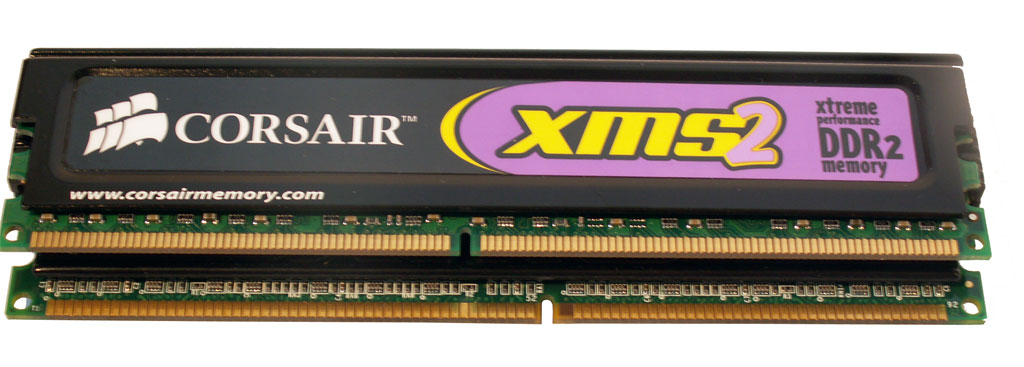

DDR2-SDRAM (överst) vs. DDR-SDRAM (underst)

För att installera sina minnesmoduler ska man som sagt var kontrollera upphöjningen i minnesplatsen och insänkningen på minnesmodulen så att dessa hamnar ovanför varandra. Öppna sedan minnesplatsens “modullås”, de små klaffarna på sidorna. Tryck ner minnesmodulen i sin plats med jämn kraft, ett finger på var ände kan vara att föredra. I bland kan man behöva trycka rätt ordentligt och kanske rucka på modulen lite för att få den på plats. Men tar det emot för mycket är det förmodligen något som är fel. När modulen sätter sig på sin plats hörs oftast ett knäppande ljud och då är det bara att kontrollera så att klaffarna kniper om modulen så är installationen sedan klar.

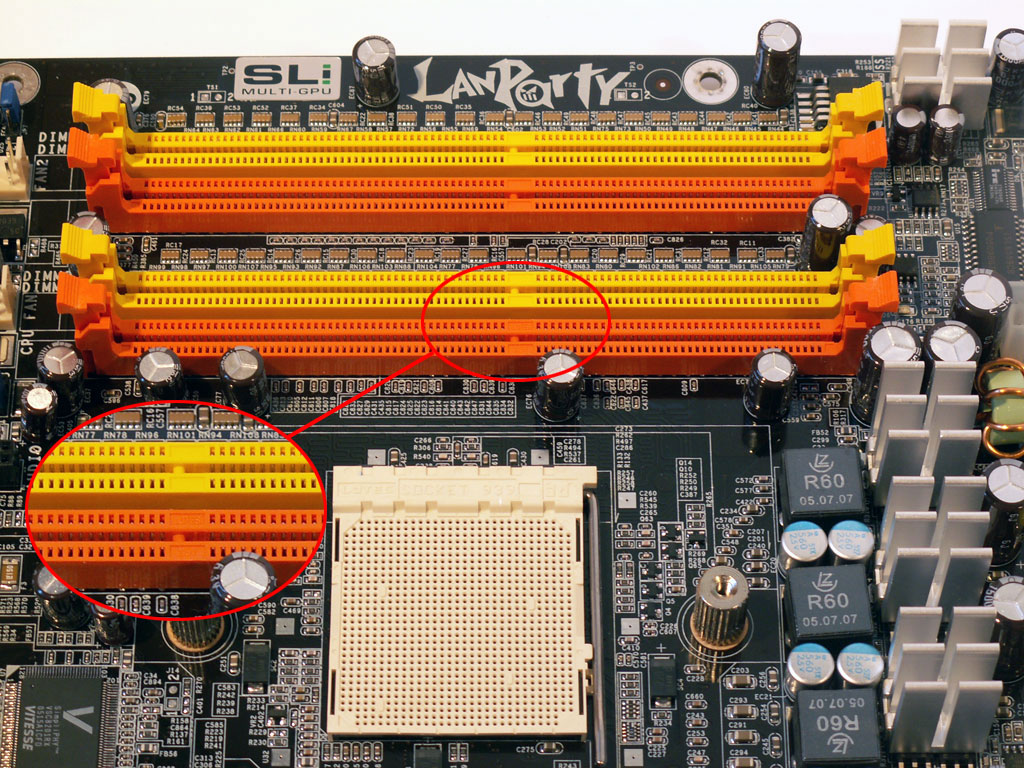

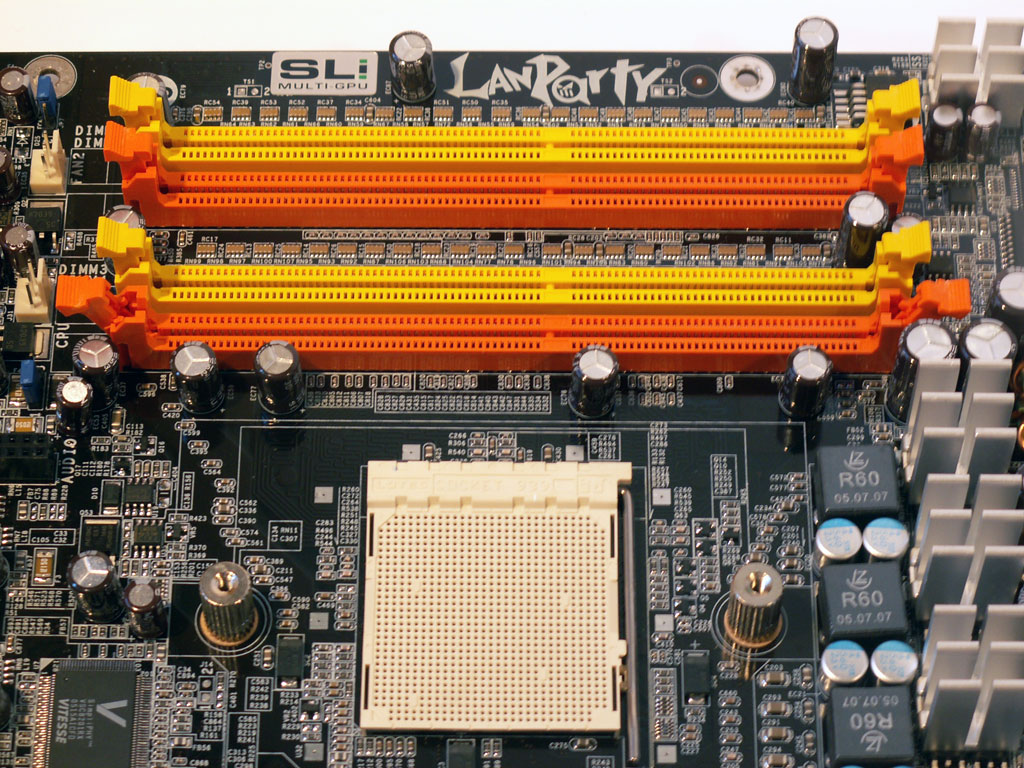

Lägg märke till upphöjningen i minnesplatsen	Öppna minnesmodullåsen

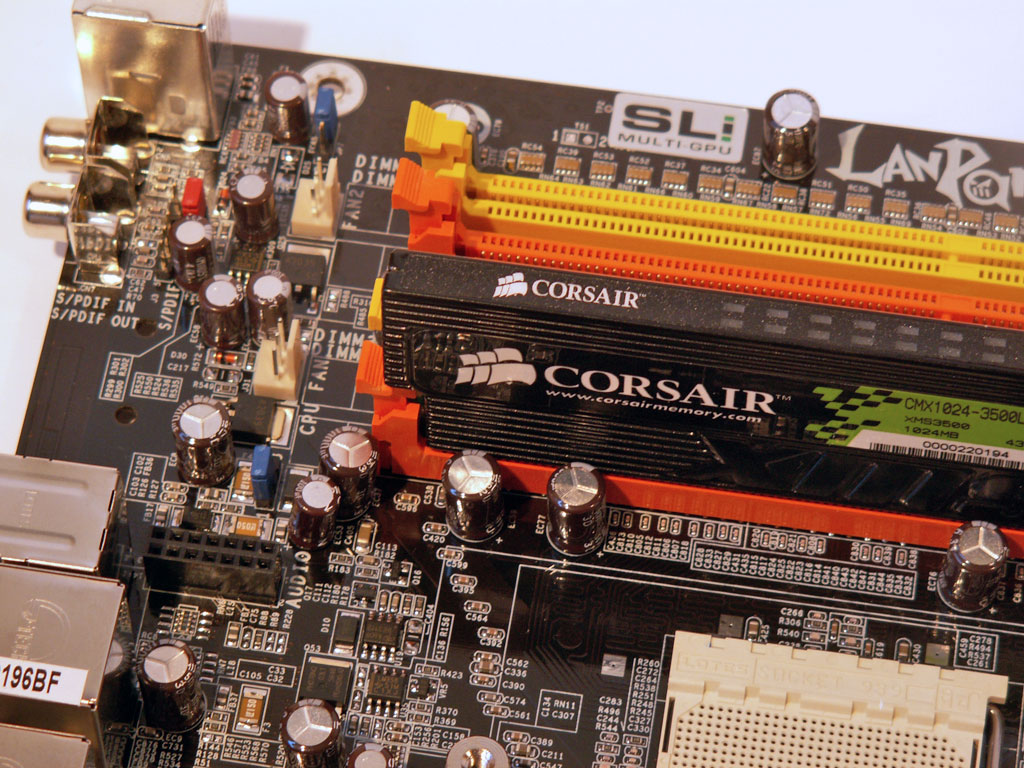

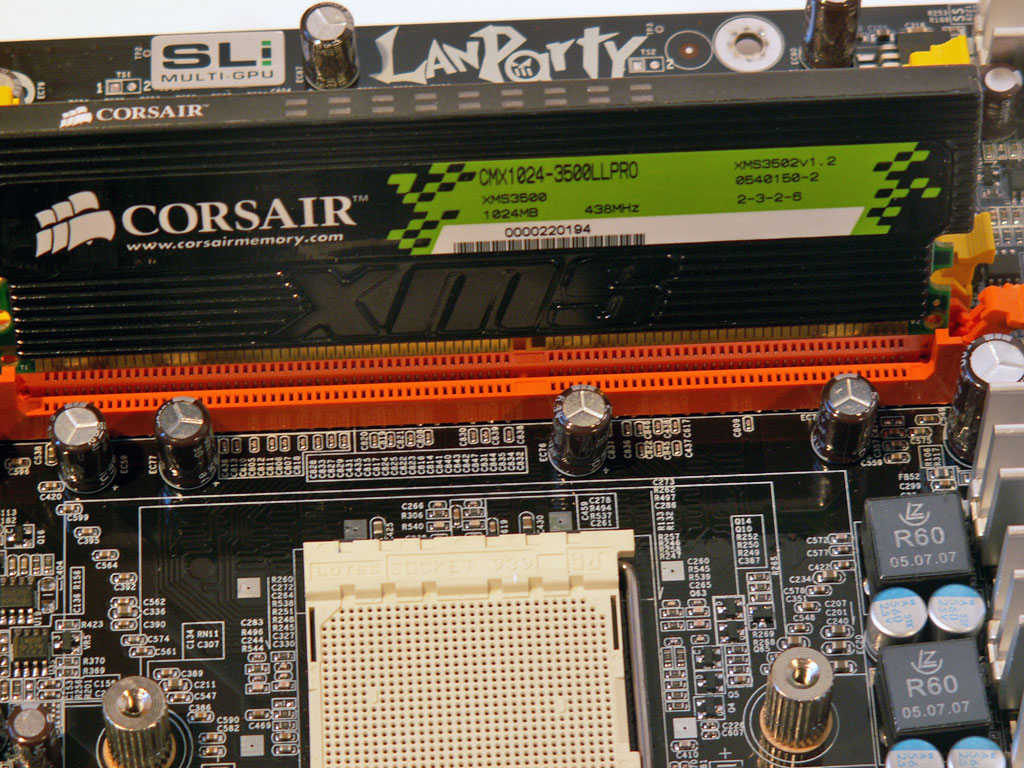

Tryck ner minnesmodulen tills du hör ett klick	Kontrollera så att låsen kniper om modulen

Exakt vilka minnesplatser som ska användas skiljer från moderkort till moderkort så det lättaste är att man kontrollerar i manualen för att se i vilka platser just du borde installera dina moduler. Använder man dubbla minneskanaler är det oftast varannan plats som ska användas.

Efter att vi nu installerat minnesmodulerna är det dags att installera moderkortet i chassit för att sedan gå vidare med installation av grafikkort och de sista komponenterna.
