Byggnad: Installation av moderkort

Vi har redan gått igenom förberedelserna i datorchassit så att installera moderkortet borde bli en smal sak i detta skede. Sitter alla distanser på sina platser är det bara att föra in moderkortet i chassit så att det lägger sig rätt över distanserna och att alla portar kommer ut ur I/O-plåten på baksidan av chassit. Försök att inte komma åt chassit med moderkortet i övrigt så att det skrapar i metallen och riskerar att skadas, håll moderkortet i sidorna för att inte riskera att själv skada några komponenter på kortet. Skruva sedan fast moderkortet i distanserna och den grundläggande installationen är färdig.

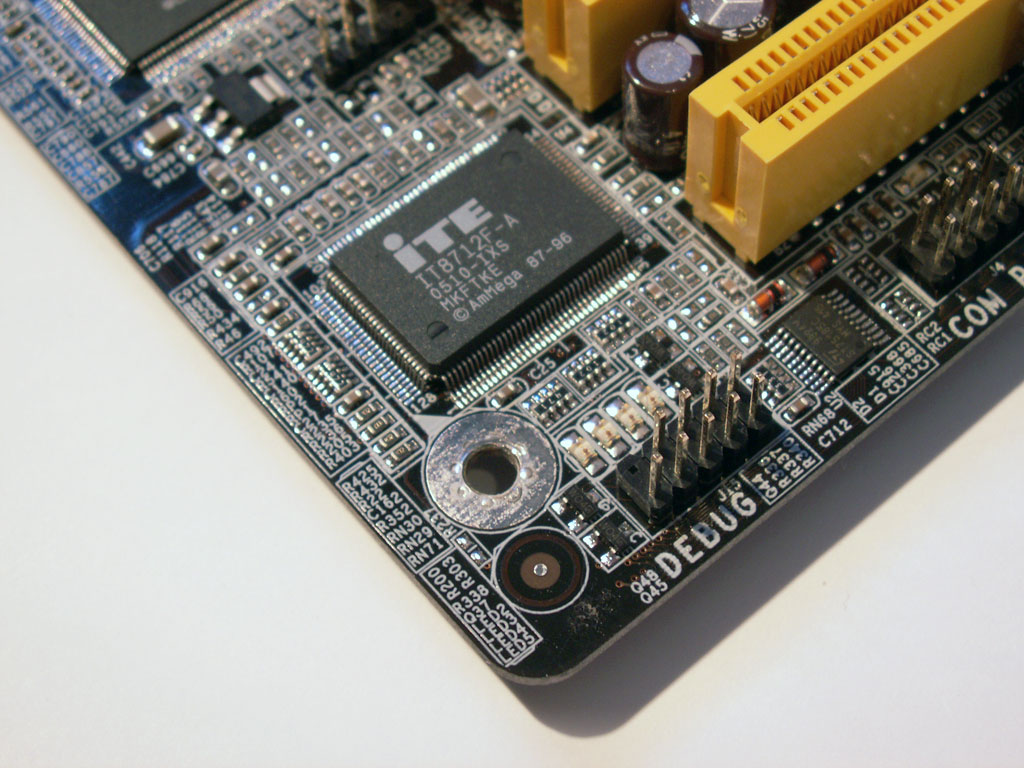

Distansfäste på moderkortet

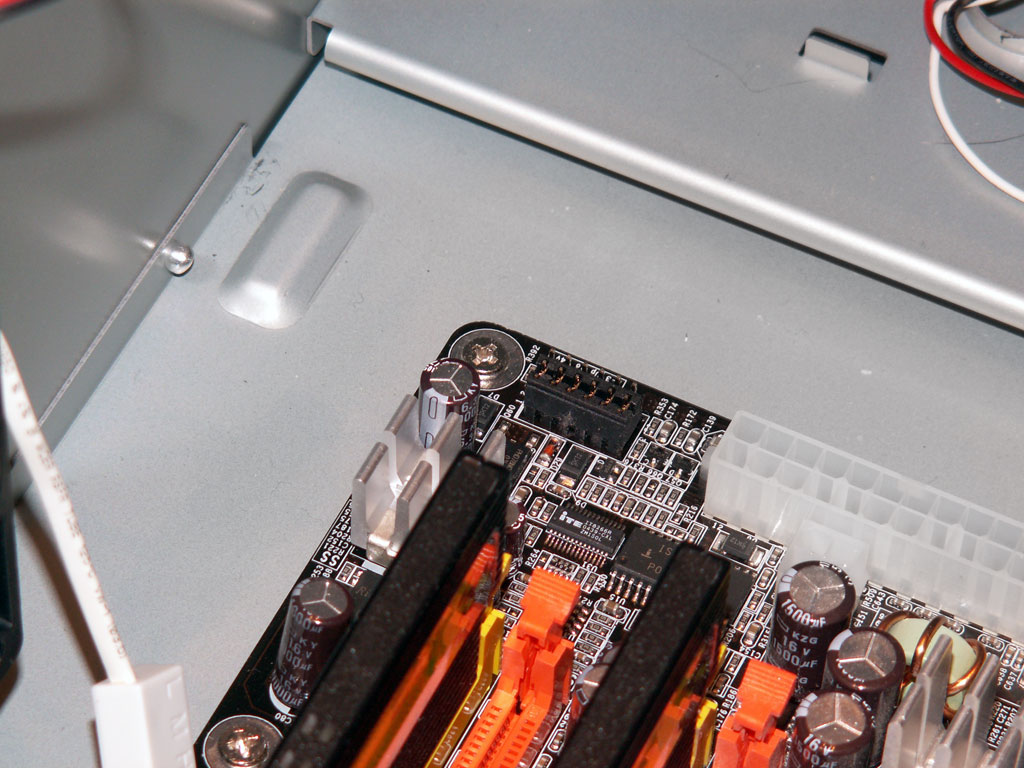

Moderkortet fastskruvat i distanserna

När väl moderkortet sitter på plats kan man passa på att fästa det baskablage som behövs. Dit räknar vi kablar för power/reset-knapp, ljusdioder för dator och hårddiskaktivitet. Dessa kablar kommer från chassit och fästes sedan på moderkortet. Ofta är det utskrivet på moderkortet vilka kablar som ska sitta vart, men annars är det bästa sättet att vända sig till manualen så att alla kablar hamnar rätt. Annars kan det bli omöjligt att starta datorn eller att chassilamporna inte fungerar som dem ska.

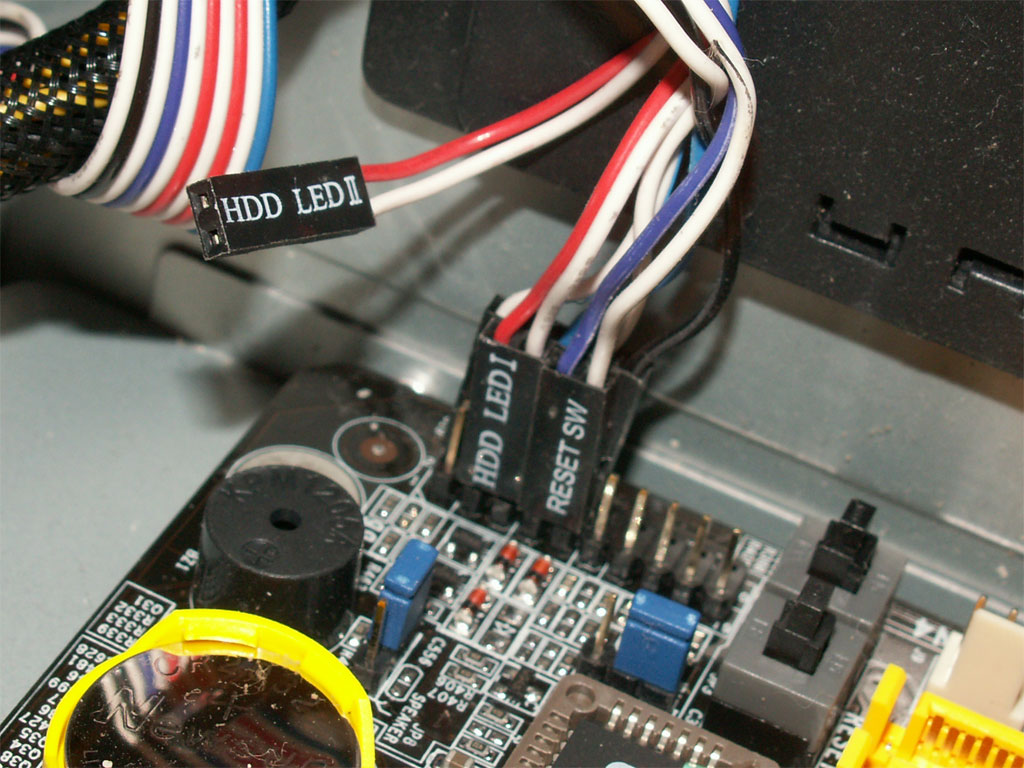

Ström och LED-aktivitetskablar på plats

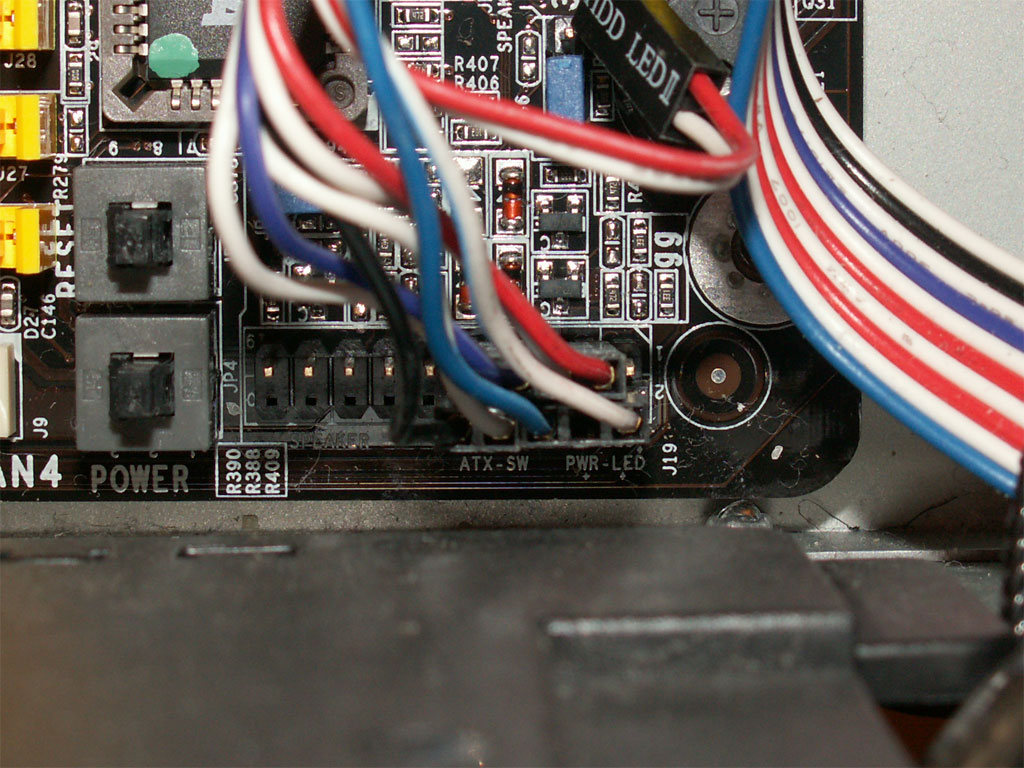

Märkning av platserna på moderkortet

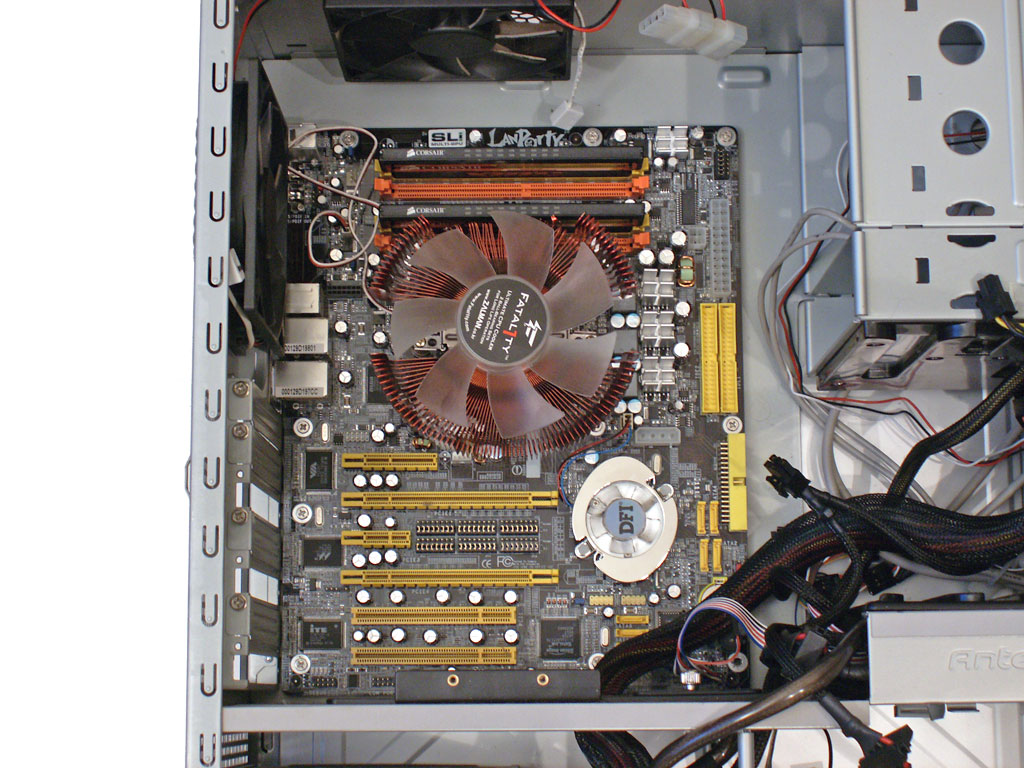

Det kan ofta vara svårt att komma åt stiften på moderkorten för dessa kablar och det blir inte lättare när man installerar fler komponenter, så detta görs lättast direkt efter att man installerat moderkortet i chassit. Innan vi går vidare kan vi kika hur det ser ut i chassit än så länge efter att vi installerat moderkortet med processor och minne.

Nu är det dags att börja med resterande komponenter i datorn och först ut är grafikkortet, där vi även visar hur man installerar två grafikkort i SLI.
