Byggnad: Installation av grafikkort och SLI

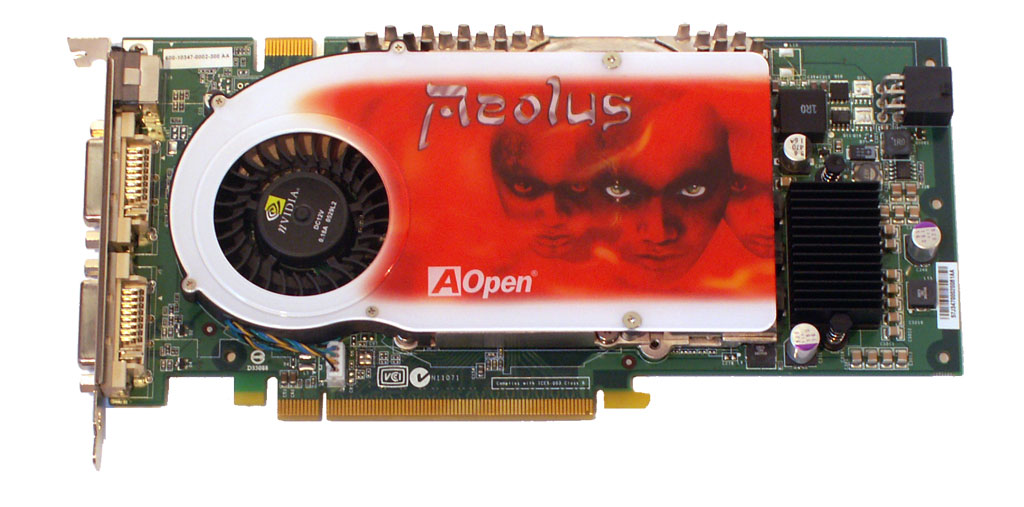

Det är nu dags att installera en av de mest avancerade komponenterna i din dator, nämligen grafikkortet. I vårt system har vi valt att använda oss av PCI Express-grafikkort, det gränssnitt som allt mer börjar ta över efter AGP. Installationsproceduren är mer eller mindre identisk för AGP och PCI Express-gränssnitten. Det enda som skiljer är kontakternas utseende och storlek.

Här nedan har vi visat utanför chassit hur kontakten på grafikkortet ska fästas i moderkortets grafikkortsplats och även hur det ser ut när kortet sitter installerat i chassit.

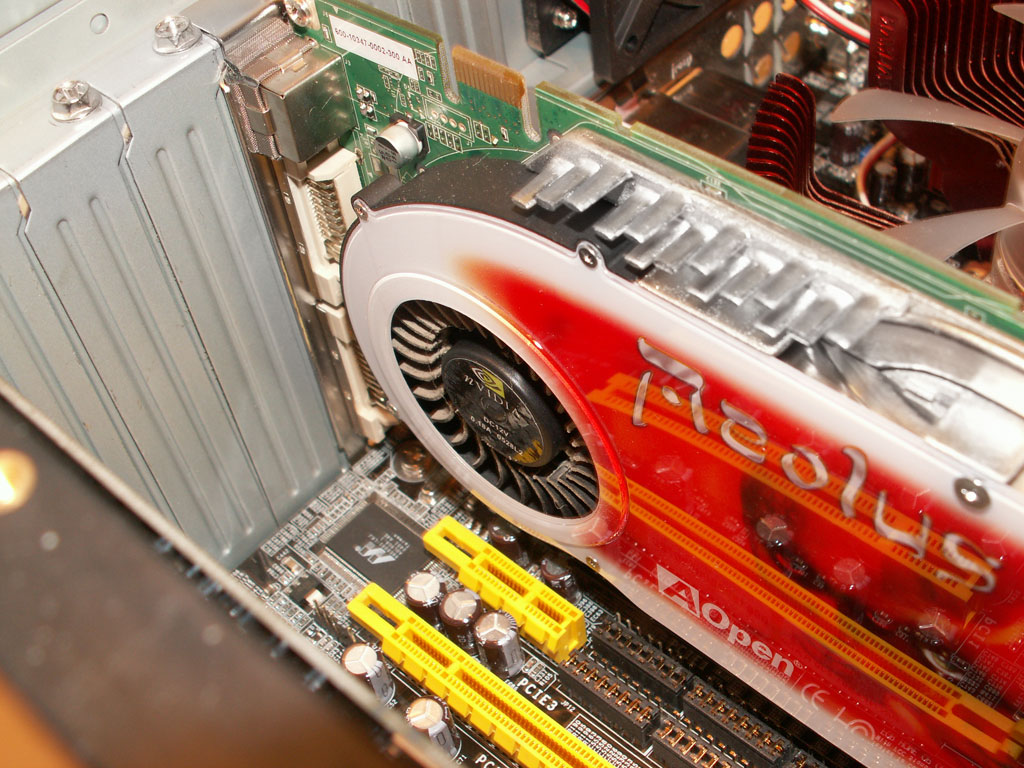

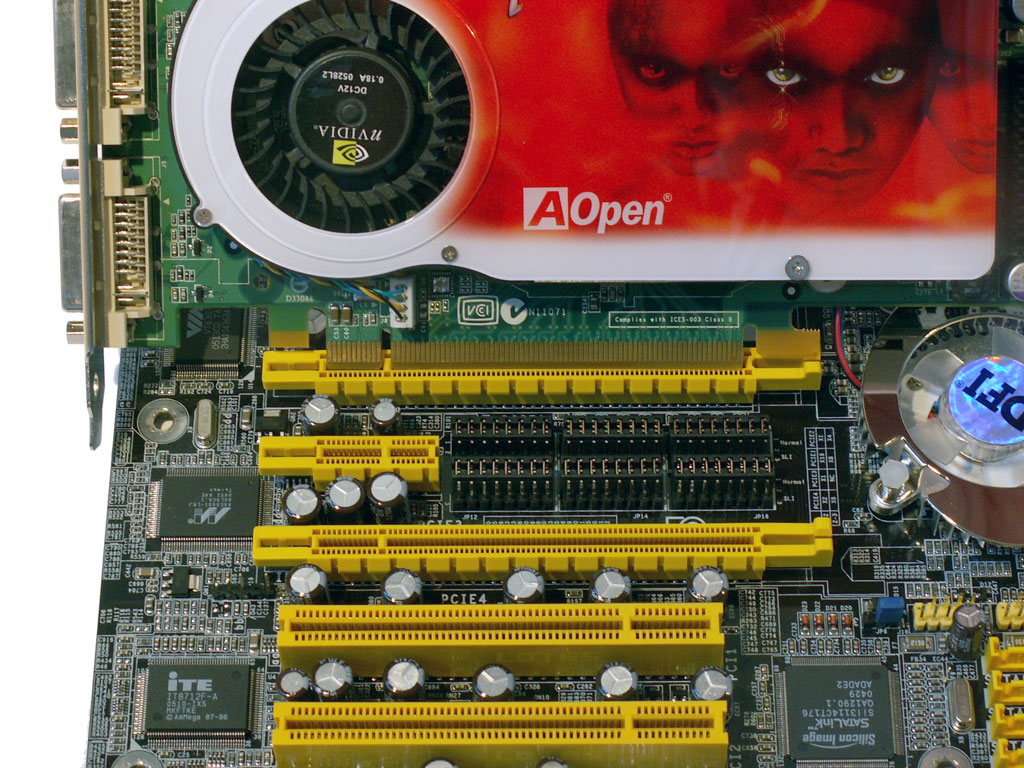

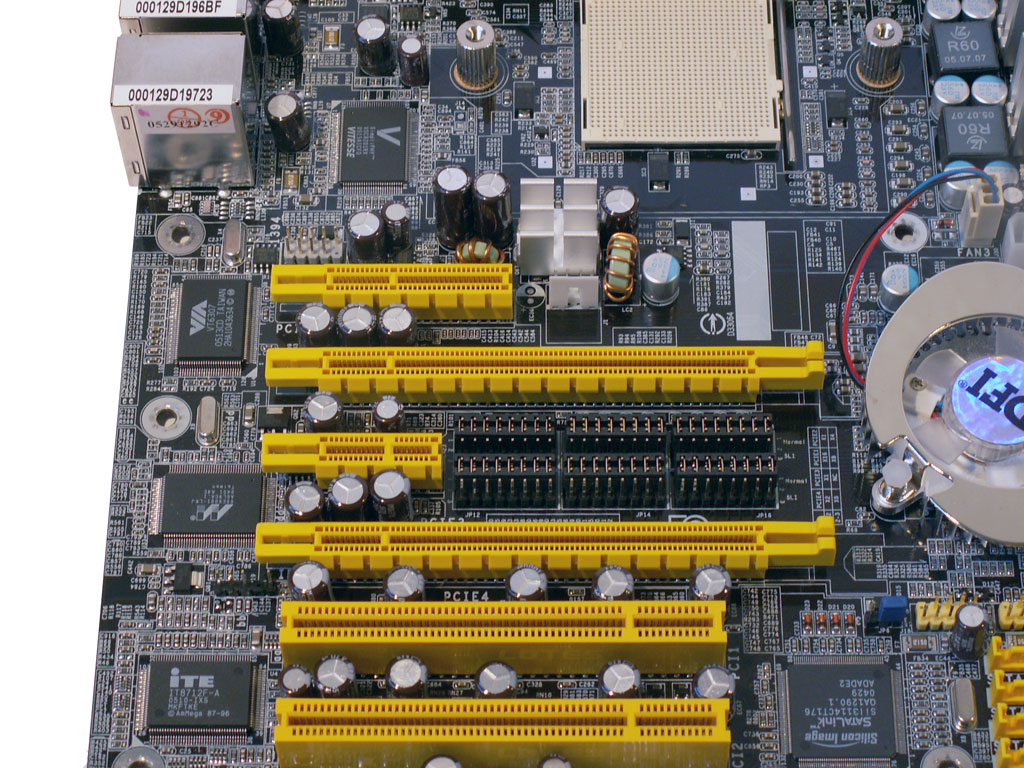

2 st PCI Express x16-platser	Tryck ner kortet i översta PCIe-platsen

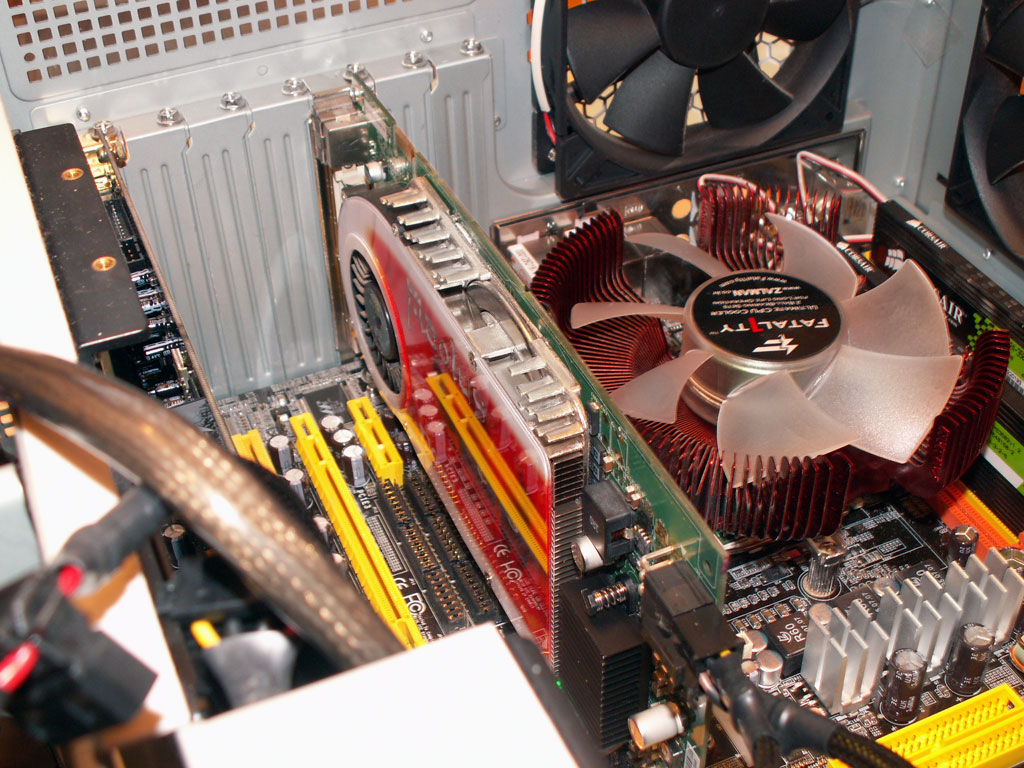

Grafikkortet installerat och fastskruvat	Grafikkortet installerat och fastskruvat

Innan man installerar sitt grafikkort i chassit måste man ta bort den skyddsplåt som sitter där grafikkortets bakplåt ska sitta, dessa sitter oftast med en enkel skruv som sedan används för att fästa grafikkortet med på samma plats. Även här ska man tänka på att inte vara i kontakt med grafikkortets kretsar för att minimera risken att kortet skadas. Håll kortet i kanterna och ta inte på kontakterna som ska stickas ner i moderkortet. Precis som vid ramminnesinstallationen ska man helst ha ett jämnt tryck när man trycker kortet på plats, men man kan behöva rucka lite på det för att få ner det. I videoklippet ovan är detta lättare att se.

Dubbla grafikkort – NVIDIA SLI

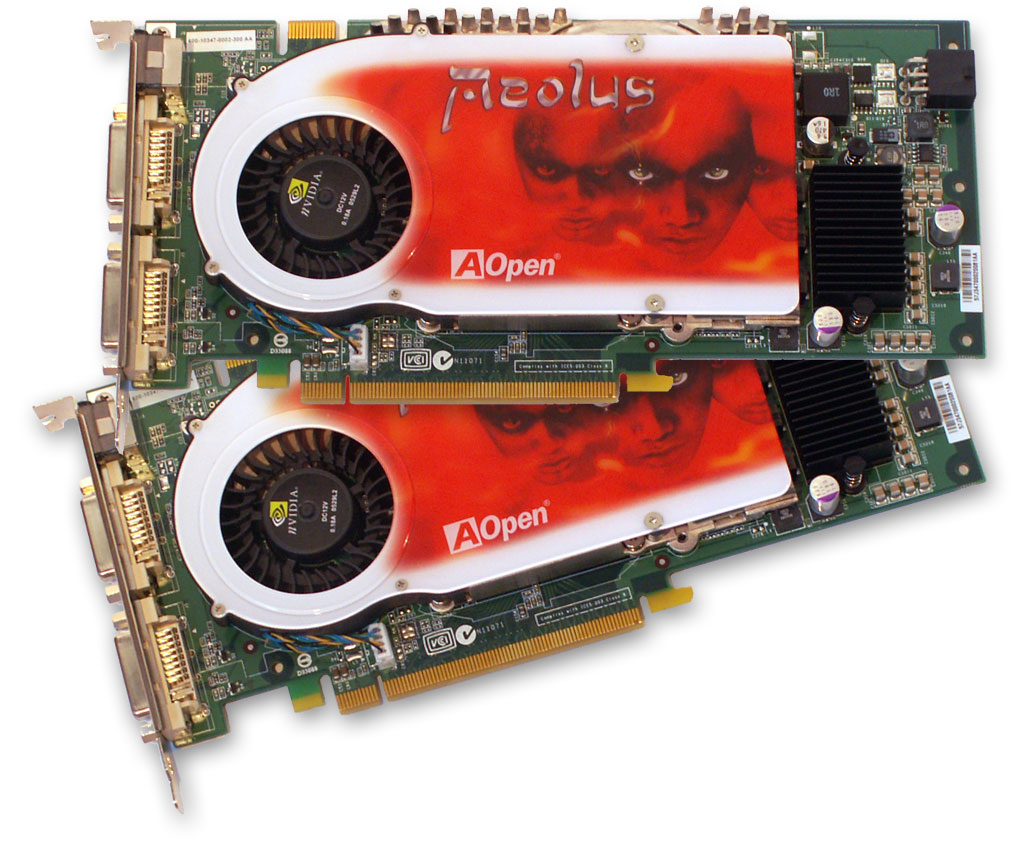

För dem som inte nöjer sig med den grafiska kraften i ett grafikkort går det att koppla samman två likadana grafikkort i en och samma dator. Arbetsbördan fördelas över båda grafikkorten och prestandan förbättras. NVIDIA och ATI har olika tekniker för detta, NVIDIA:s som vi använder oss av här går under namnet SLI. Det man behöver för att använda dubbla grafikkort i SLI är först ett moderkort med stöd för SLI och två PCI Express x16 grafikkortplatser. Sedan behövs två grafikkort med SLI-stöd i samma serie, vi har som bekant valt två grafikkort från AOpen baserade på GeForce 7800 GTX-kretsen.

På vissa, däribland vårt, moderkort måste man ställa in manuellt om du vill utnyttja stödet för SLI eller endast använda dig av ett grafikkort. De flesta nyare moderkort kan sköta detta i BIOS eller automatiskt men vi var tvungna att ändra ett flertal pins på vårt moderkort för att kunna få SLI att fungera. På andra moderkort är det ett litet instickskort man skiftar på, men i fallet med DFI-moderkortet såg det ut som följande.

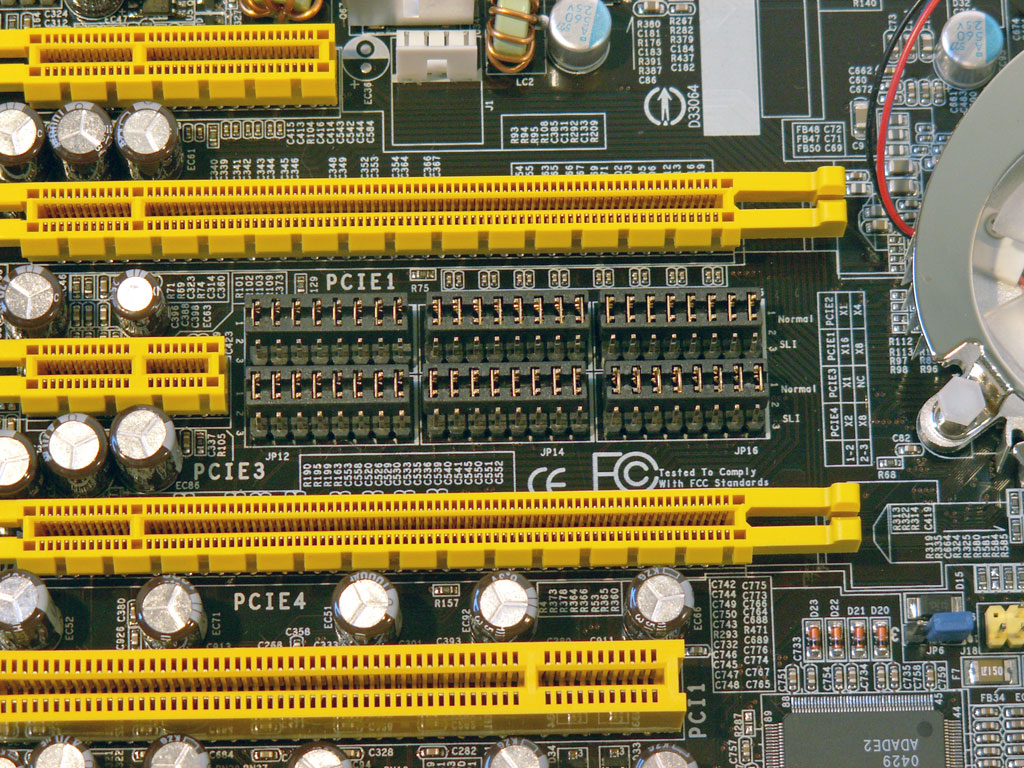

Flytta pinsen till nedre platserna för att aktivera SLI

När eventuell inställning av SLI på moderkortet är avklarat tar vi och kikar närmare på grafikkorten. Lokalisera SLI-kontakten ovanpå korten och ta SLI-bryggan från kartongen. SLI-bryggan är ett kretskort som låter grafikkorten tala med varandra och finns även i kabelmodell. Denna kontakt ska hur som helst levereras med alla moderkort som stödjer SLI då kontakten är beroende av moderkortets design. Installera båda grafikkorten som vi visat ovan i varsin PCI Express x16-plats och när båda korten är på plats koppla samman dem med SLI-bryggan.

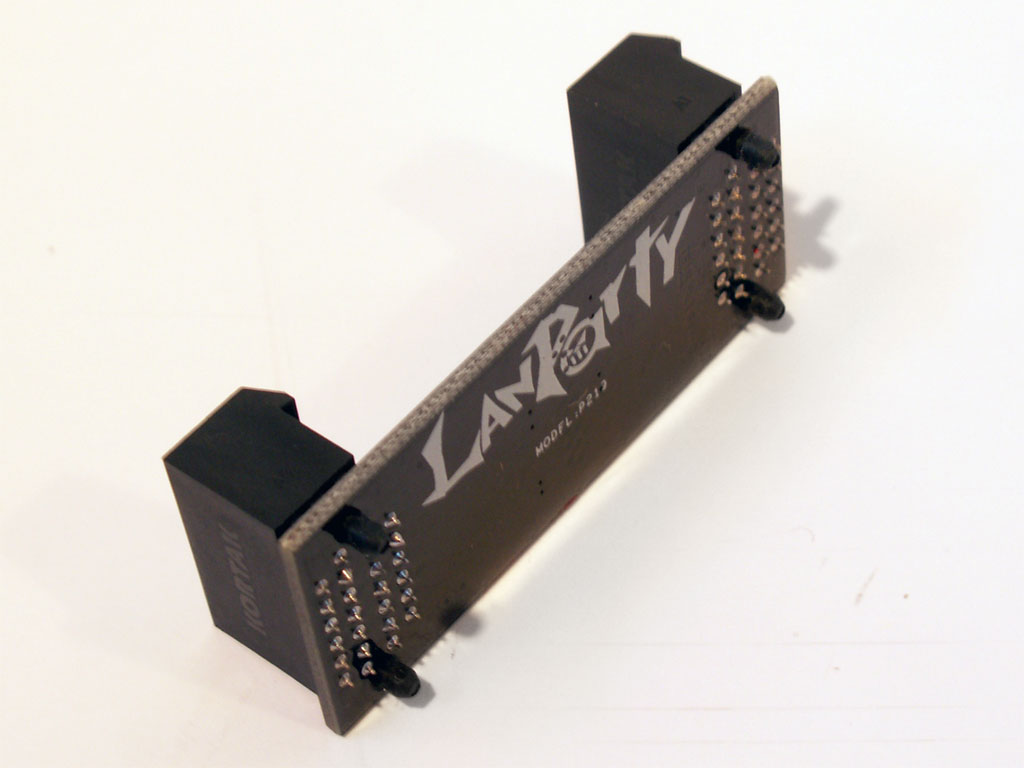

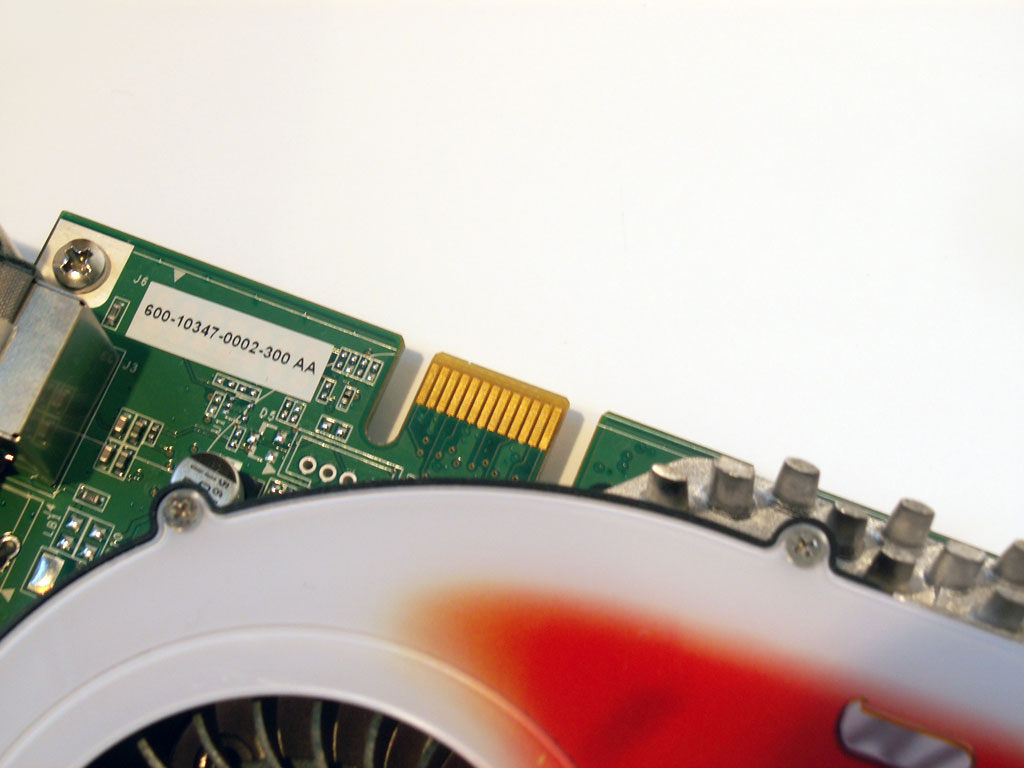

Lokalisera SLI-kontakten	Ta fram SLI-bryggan

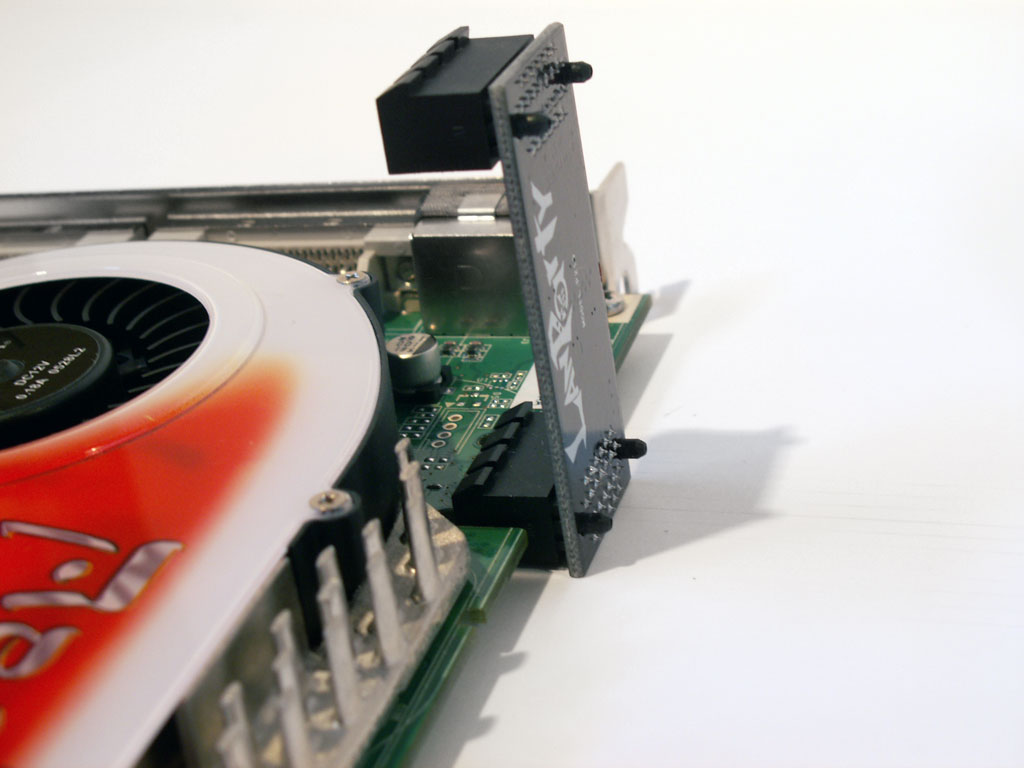

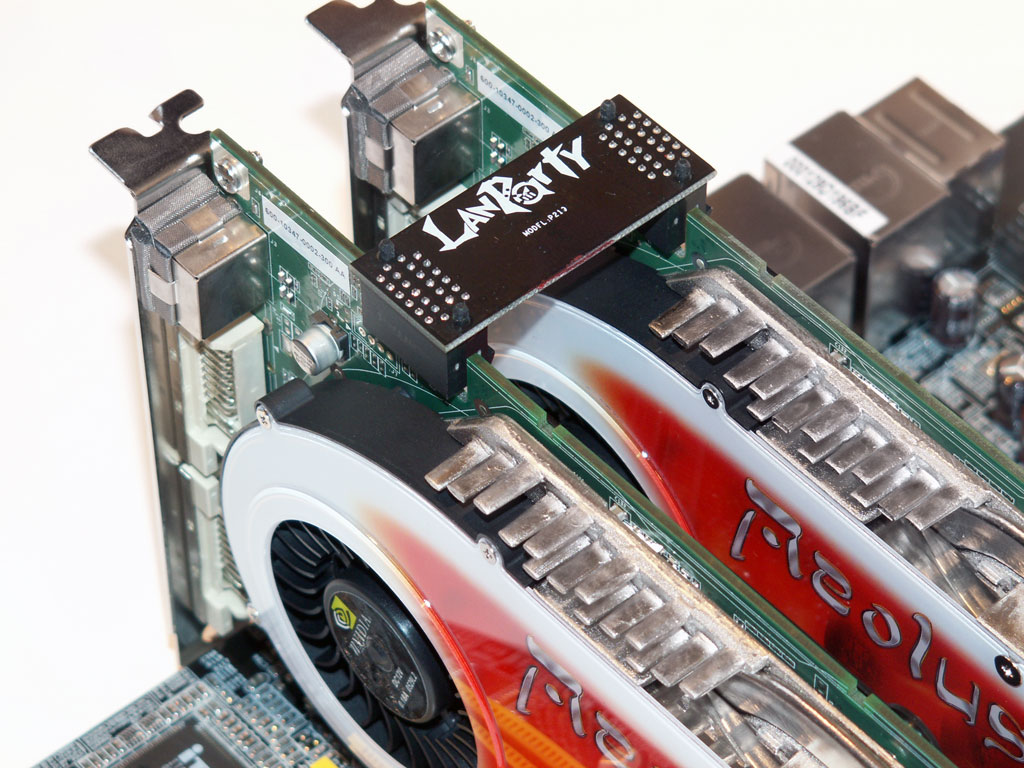

Grafikkort med SLI-brygga	Grafikkorten installerade med SLI-brygga

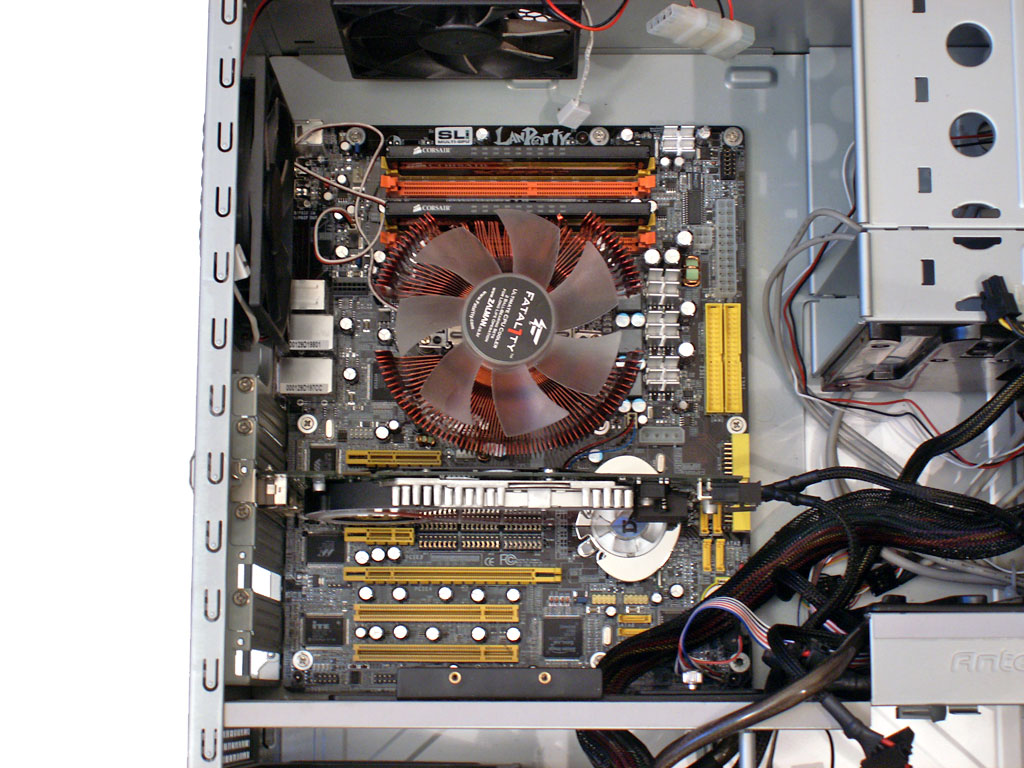

Vi kommer att fortsätta med de övriga komponenternas installering och på de flesta bilder kommer vi endast ha ett grafikkort installerat för att man lättare ska se hur systemet fylls på. Hittills ser det ut på följande vis.

Nu är det dags att installera det sista instickskortet vi kommer att använda oss av i vår dator, nämligen ett ljudkort.
