Byggnad: Extra enheter

Detta avsnitt innehåller inte några livsviktiga enheter för att din dator ska fungera utan visar mer vilka andra installationer man kan råka på under byggandet av en dator med stor mängd funktioner så se detta avsnitt mer som en komplettering till den huvudsakliga komponentinstallationen.

Vi börjar med två enheter som man, precis som de optiska enheterna, installerar i datorns synliga 5.25″ platser, den första är en ljudkontroll-panel som vi fick med vårt ljudkort från Creative. Här finns ett flertal in/utgångar och kontroller för ljudsystemet i din dator. Precis som den optiska enheten ska denna enhet installeras med hjälp av monteringsskenor som fästes på sidan. Den enda kabeldragning som behövs är en strömkabel i form av en floppy-strömkontakt och en specialkabel som kopplas till ljudkortet (lik en vanlig IDE-kabel).

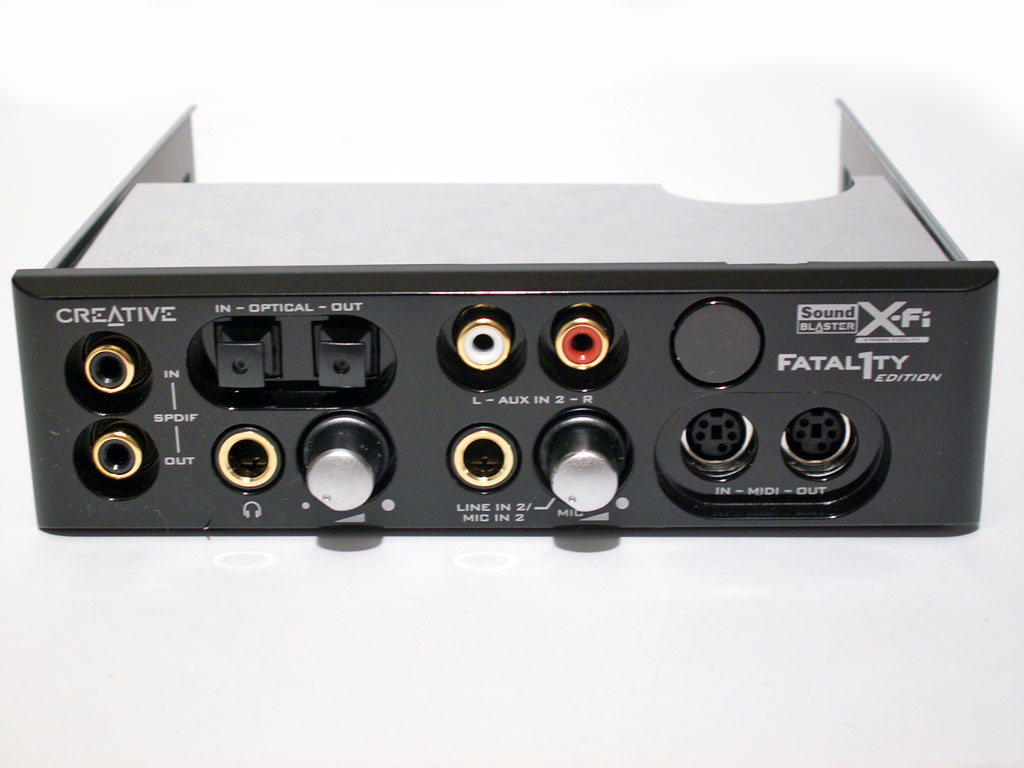

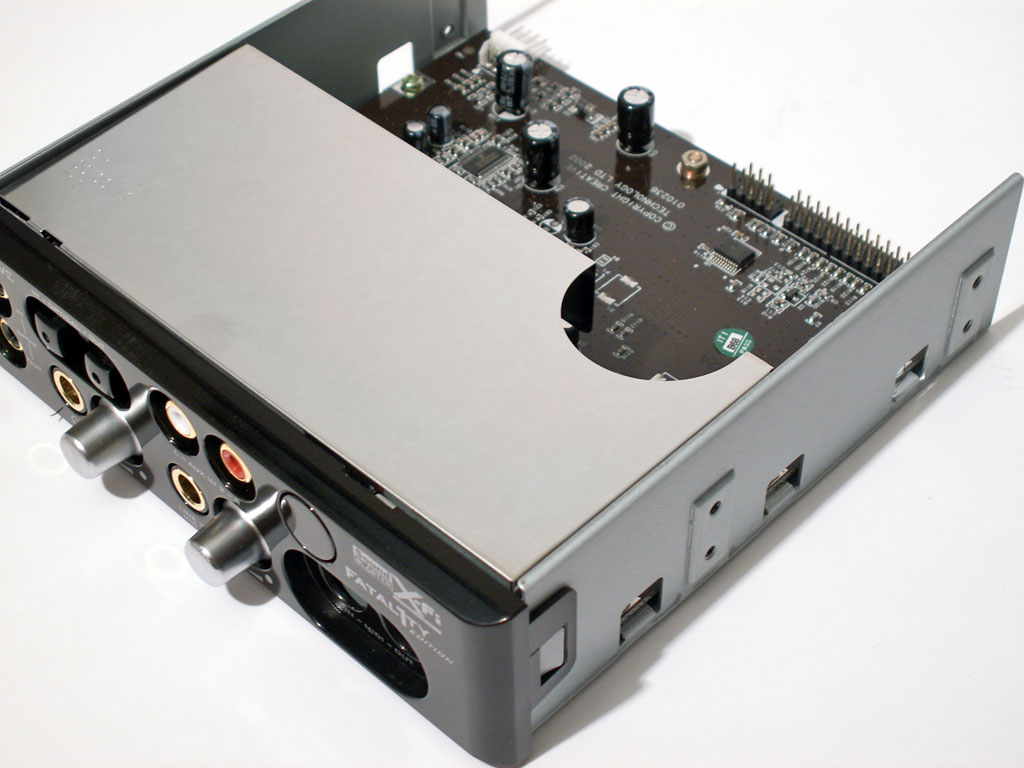

X-Fi Fatal1ty 5.25″ panel

X-Fi Fatal1ty 5.25″ panel

Den andra 5.25″ enheten är en så kallad multifunktionspanel från Sunbeam. Denna panel erbjuder allt från minneskortsläsare till styrning av fläktar och USB-utgångar. Mer eller mindre en schweizisk armékniv för din dator som ofta kan komma till användning. Någon form av minneskortsläsare är något vi klart kan rekommendera, speciellt för dem med digitalkameror. Installationen sker som vanligt med monteringsskenorna, i andra chassi kan man dock få skruva fast enheten direkt i chassit.
Här är det betydligt fler kablar som ska dras och lättast är att ha både moderkortsmanual och manual för multifunktionspanelen uppe när man sköter detta. Det ska dras kablar till USB-kontakterna på moderkortet både för USB-kontakterna i panelen och kortläsaren som arbetar över USB-gränssnittet. Kablar för allt från firewire-port, SATA-portar till temperatursensorer ska kopplas. Hur dessa kablar installeras beror på panel-modell och moderkort så manualerna för respektive komponent är lättast att vända sig till.

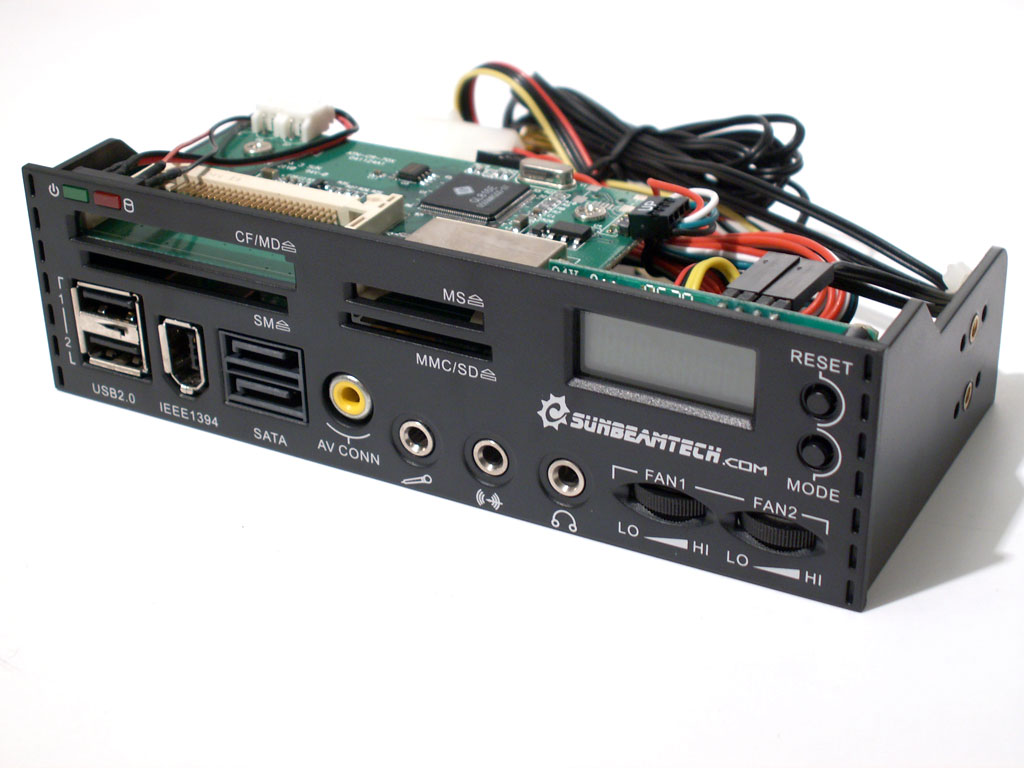

Sunbeam 20in1 panel

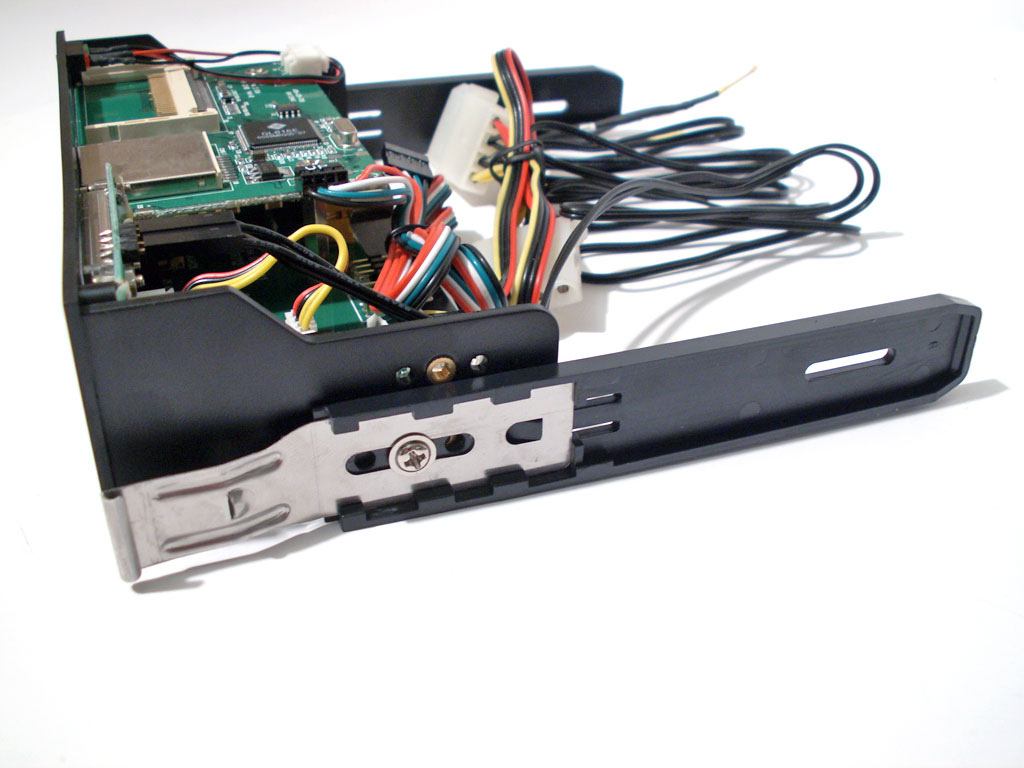

Sunbeam 20in1 panel med skenor

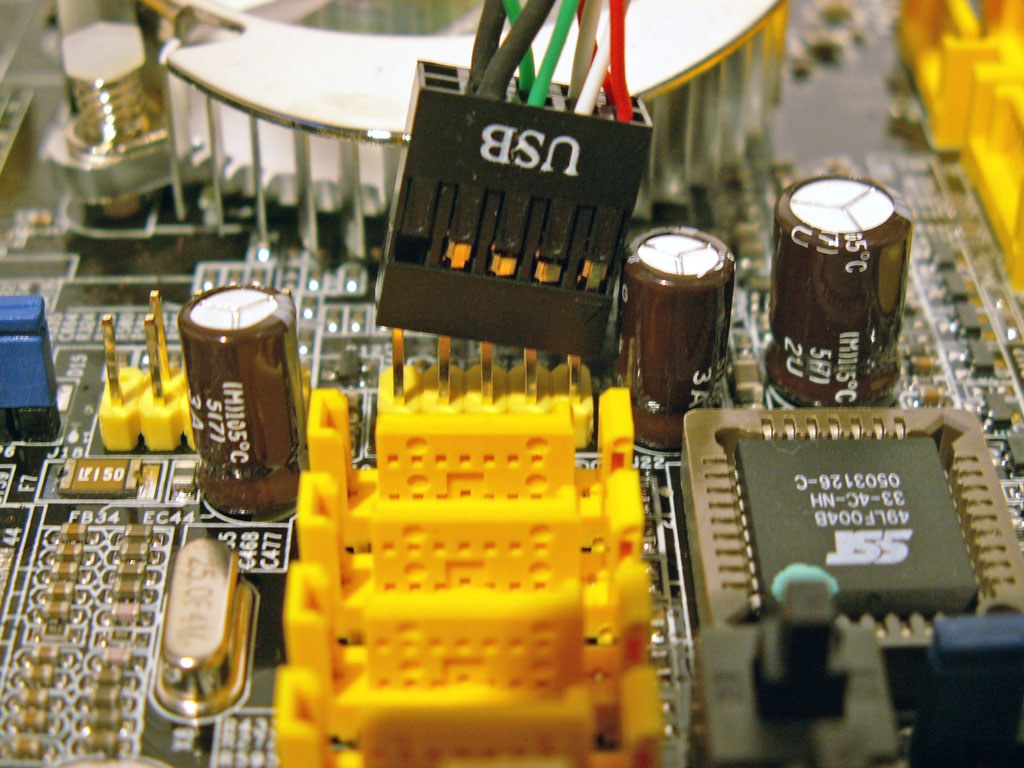

Kabel för externa USB-portar installeras på moderkortet

I vårt system kommer vi inte att använda oss av en diskettstation då detta är en ordentligt föråldrad enhet som ytterst sällan behöver användas. Undertecknad har inte använt en diskettstation de senaste två åren utan några som helst problem. Vi kommer dock att utnyttja den externa 3.5″ platsen i vårt chassi där vi ska installera ännu en kontrollpanel, denna gång för nätaggregatet från Sunbeam där man kan kontrollera dess temperaturer och fläktens hastighet.

Installationen för en 3.5″ enhet är oftast identisk med den hos en 5.25″ enhet, bara att formatet är mindre. Antingen fästes enheten direkt i chassit eller med hjälp av monteringsskenor som i vårt fall. Denna panel kopplas samman med nätaggregatet för att sköta dess fläktstyrning och temperaturavläsning, annars är det bara en vanlig 4-pins molex-kontakt för att driva panelen.

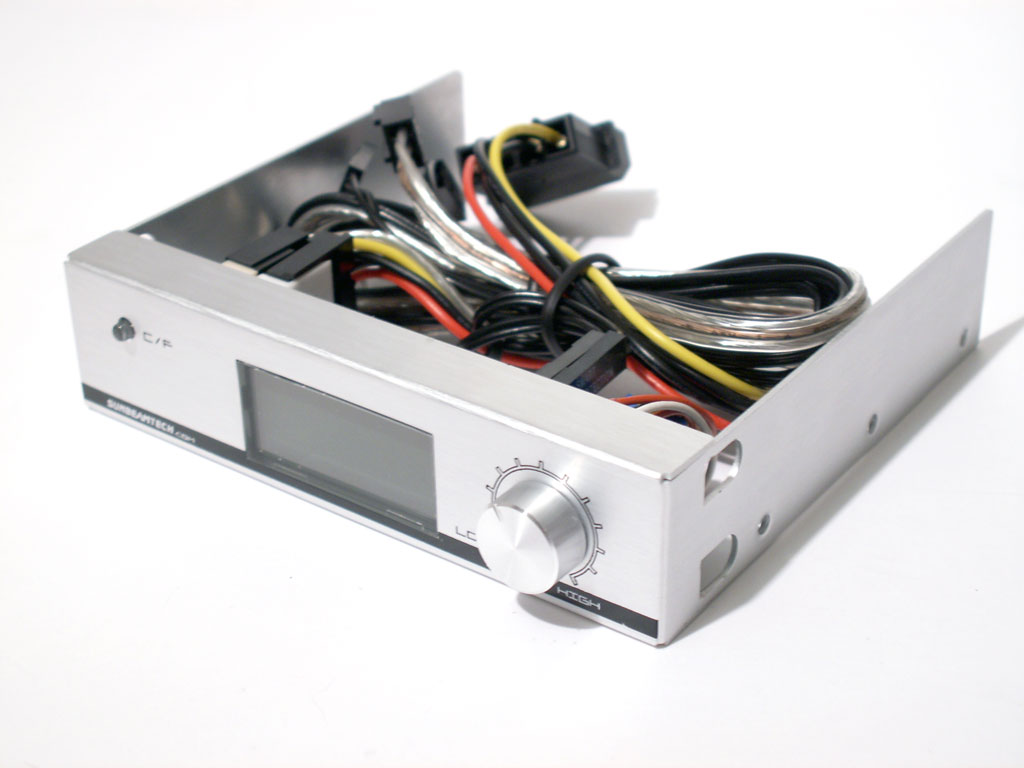

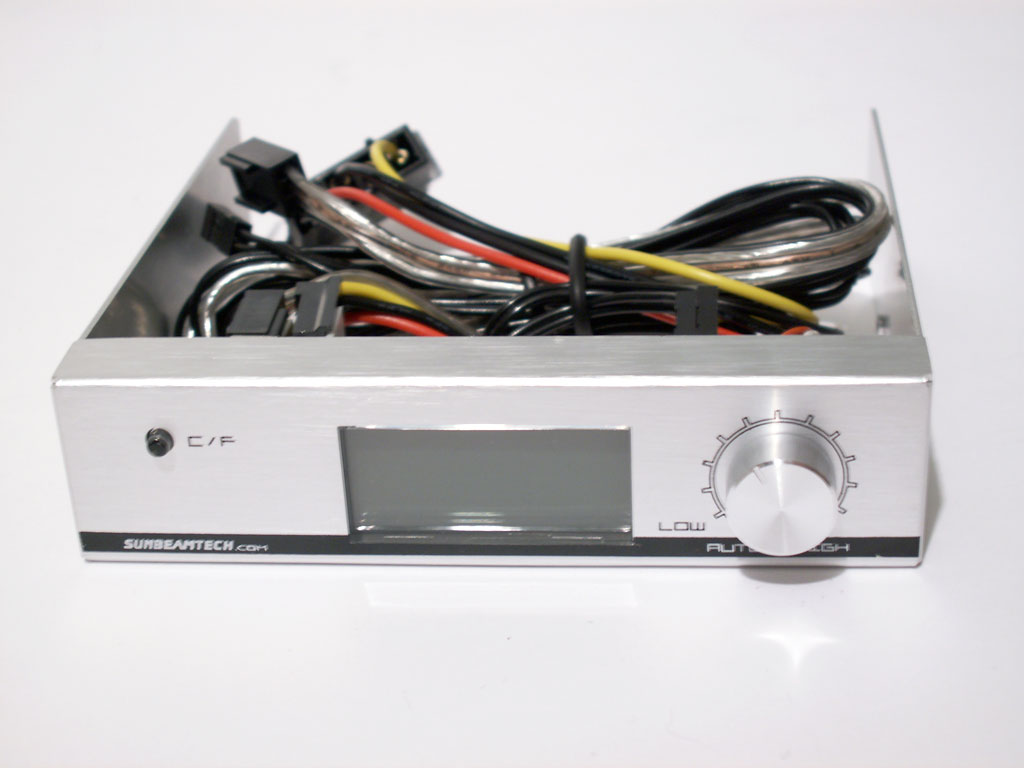

Sunbeam NUUO 3.5″ panel

Sunbeam NUUO 3.5″ panel

Vi har inte gått igenom några detaljerade installationsfaser för ovanstående enheter helt enkelt för att dem är nästan identiska med dem vi gick igenom för den optiska enheten. Det som skiljer är de olika kablar och kontakter som kopplas från enheterna till moderkortet och andra komponenter men detta skiftar från produkt till produkt varav vi rekommenderar er att helt enkelt följa anvisningarna i manualen. Men här ovan är några exempel på enheter man kan tänkas installera i sitt system och går man bara metodiskt tillväga är det inga som helst svårigheter med detta.

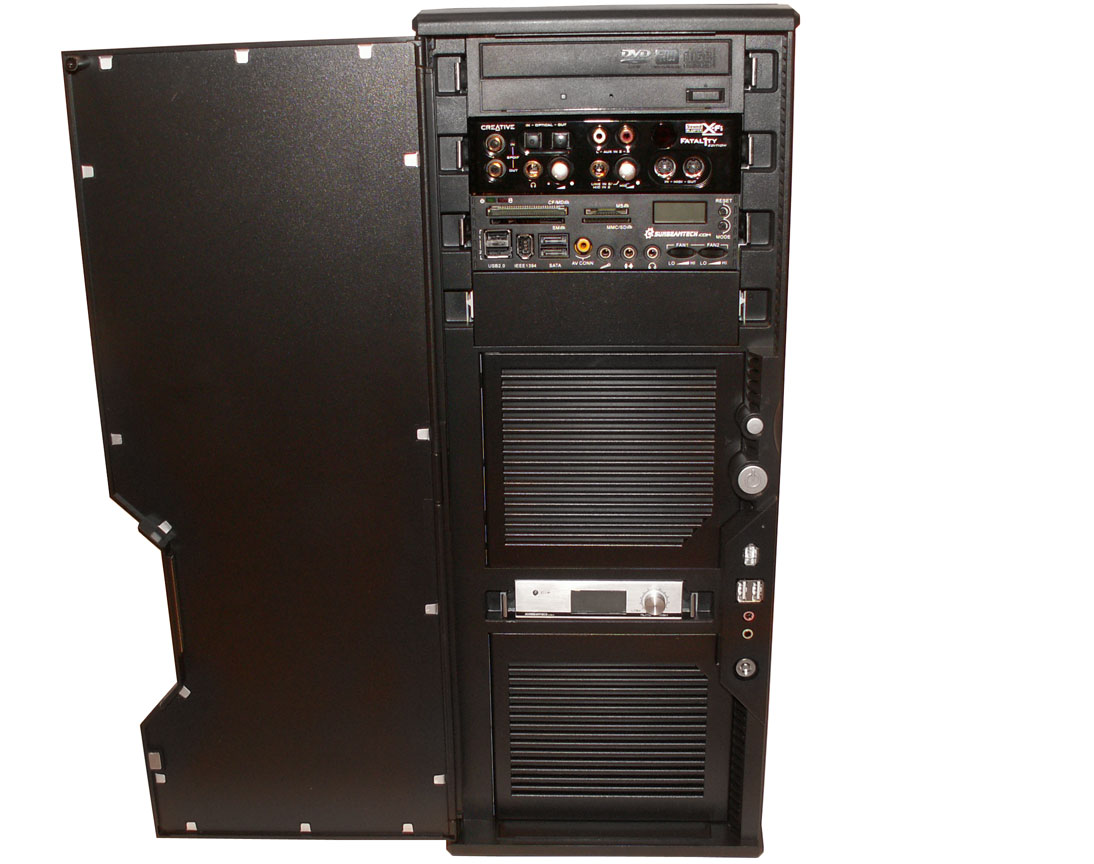

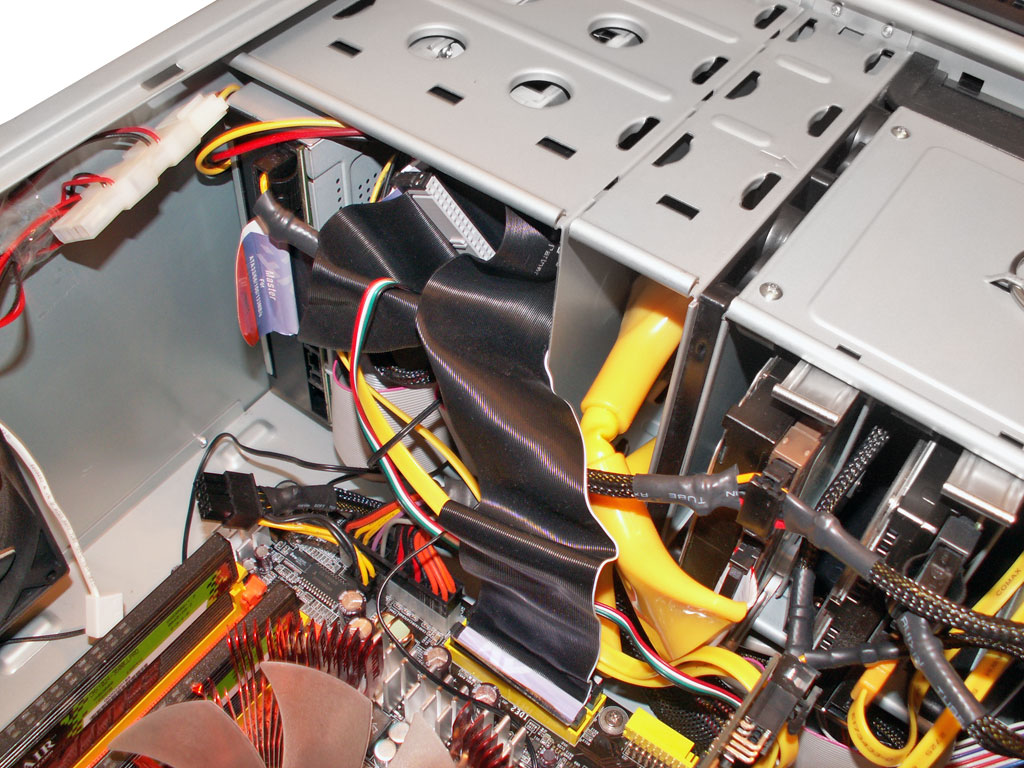

Alla extra enheter installerade

Alla extra enheter installerade

Nu var det så dags att gå vidare med finliret i vår installation, nämligen strömförsörjning, kabeldragning och en översikt.
