Goddagens.
Mitt HTPC bygge börjar närma sig slutet och jag tänker dela med mig av fakta och bilder om det kan vara till något intresse.
Tekniska specifikationer:
- Moderkort:1000 mhz Nemaiah core. Mini ITX.
Minne:256 Mb PC 2100 Corsair Value Select
Hårddisk:120 Gb Seagate Barracuda 8Mb cache
Nätaggregat:FlexATX 150 Watt
Hela projeket har genomförst ihop med, SAPA-aluminiumprofiler AB, Vetlanda Glas AB, Vetlanda Trä AB, Volvo, Komplett AB, Kristofer Heyl ("Heyl" här på forumet), Richard Thulin.
Projektet:
Mini-ITX har alltid farshinerat mig. Därför tog jag tag i saken i höstas och beställde grejer. Detta projekt har alltså också varit mitt projektarbete under mitt tredje år på gymnasiet.
Delarna beställdes och levereades av komplett. Mycket fin leveranstid som vanligt av komplett!
Delar:
Moderkortet:
Kartongen är liten, du tror inte det är ett moderkort i.
[Image Can Not Be Found]
Här finns allt jag behöver =).
[Image Can Not Be Found]
Översikt av delarna i kartongen.
[Image Can Not Be Found]
ITX är små saker!
[Image Can Not Be Found]
Minnet:
Sann Corsair kvalitet.
[Image Can Not Be Found]
[Fjärrkontrollen:[/b]
Vi har tittat på två fjärrkontroller. En Creative PC DVD remote (kreditkortstor sak). Och en ATI Remote Wonder BOB, mycket plastig sak men många knappar och med radiovågor som kommunikationsspråk. Helt klart att föredra.

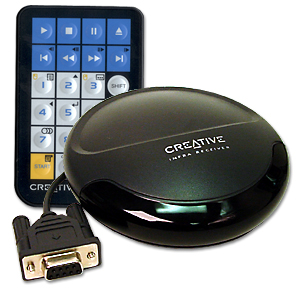

Creative PC DVD remote:
ATI Remote Wonder BOB:
[Image Can Not Be Found]
Installation av oprerativsystem:
Windows XP Proffesional
[Image Can Not Be Found]
Ett första TV-test
Jag tittar in TV-porten för att se om det är något att ha. Blir positivt överaskad med hjälp av S-video porten.
TV + all utrustning
[Image Can Not Be Found]
VIA:s snygga bootbild =)
[Image Can Not Be Found]
Windows bild
[Image Can Not Be Found]
Byggnation:
Då sätter vi igång och bygger. Hej o hå vad det går.
Först ska vi ha lite aluminiumplåt och lister. Detta fixar SAPA.
[Image Can Not Be Found]
Sedan ska vi fixa ett lim utan nåd. Superset!
[Image Can Not Be Found]
Sedan mäter vi lite och kollar hur vi skall tänkas montera alla delar i plåten.
[Image Can Not Be Found]
Sedan börjar vi limma,
[Image Can Not Be Found]
Limmar mer...
[Image Can Not Be Found]
Ännu mer limning........
[Image Can Not Be Found]
Ännu mer limmning...
[Image Can Not Be Found]
Osv.. mycket limning...
[Image Can Not Be Found]
Jag måste bara visa en liten försmak av hur det komma skall se ut.
[Image Can Not Be Found]
Sedan tar vi bort lite skyddsfilm på aluminiumplåten.
[Image Can Not Be Found]
Då var aluminiumet färdiglimmat. Nu monterar vi mobo + nätaggregat.
[Image Can Not Be Found]
Här ska det finns massa ytterliggare bilder på montering + kontruktion av fästen men dem verkar ha försvunnit! =(... Tyvärr.. mycket surt.
Först var det sagt att vi skulle ha aluminiumplåt runt hela lådan, alla sidor. Sedan när vi fick sådanna lister, beslöt vi att byta ut en plåtsida mot en plexiskiva.
[Image Can Not Be Found]
Då beslöt vi även att montera in lite fina högintensivdioder.
[Image Can Not Be Found]
Montera dioder i lådan...
[Image Can Not Be Found]
Och så drar vi bort sista skyddfilmen....
[Image Can Not Be Found]
Sedan ska vi ha ovandel och underdel...
Dessa ska nu bettsas och lackas.
[Image Can Not Be Found]
Så snart klart....
[Image Can Not Be Found]
...
[Image Can Not Be Found]
Sedan ska vi dra lite el, onoff knappar etc...
[Image Can Not Be Found]
Sedan monterar vi On/off/resett... tanken med denna konstruktion är vipställare i läge 1. Tryck på knappen och den startar. Vippställare i läge 2, tryck på knappen och reset. Detta vill dock inte fungera.. kopplar vi in reseten resetar den hela tiden. Går alltså inte att bota... men det löser vi nån gång... ..
[Image Can Not Be Found]
Och så oljar vi ovan och underdel... luktar lite mysko nu.. får nog ta och lacka dem senare ...
[Image Can Not Be Found]
.. Ser fint ut =D
[Image Can Not Be Found]
Nu är det inte så mycket kvar... gött!...
27/4 2004
Idag har vi haft våran stora presentation för klassen och programlaget. Det gick väl bra, tror att vi fick fram vad vi ville få fram =)...
Iallafall han jag knäppa ett par bilder innan vi åkte till skolan imorse.
[Image Can Not Be Found]
och så här ser programmet ut...
[Image Can Not Be Found]
Här är bilderna i större upplösning:
http://www.xn--frgalten-b0ad.se/ITX/bilder/vidtvn/stor1.JPG
http://www.xn--frgalten-b0ad.se/ITX/bilder/vidtvn/stor2.JPG
Nu är det lite till som skall fixas när datorn kommer hem på torsdag igen.
Synpunkter, frågor etc svarar jag gladeligen på! Så bara skriv på!
January 20, 2003
Offline
ser mums ut 🙂
December 15, 2002
Offline
Mycket trevligt. Vad har detta lilla projekt kostat?
August 24, 2002
Offline
Mjo mycket trevligt!
Det har inte gått på så fasligt mycket, 1600/moderkort/1000 hd/ 400 minne/300 fjärrkontroll(bobjäveln). Allting tack vare ITX, det finns allt inbyggt.
Nättagget hade jag sedan tidigare.
Idag kan du bygga detta väldigt billigt.
October 16, 2003
Offline
mmmm MUMS!
det ser riktigt fint ut!
May 22, 2001
Offline
Verkar mysig inte så farlig dyrt.
Kan du speca upp vad det moderkortet innehåller?
August 24, 2002
Offline
Det äääär mysigt/mummsigt nu =))....
Moderkortet innehåller:
- 1 Ghz prolle med 40 mm fläkt.
- Inbygd grafik (vet ej märke)
- TV out, både S-video och Composit
- Inbyggt ljud
- 10/100Mbit NIC
- 4 st USB 2.0
- 2 st Firewire
- 1 st PCI
Det är inget monster. Men funkar kalasfint som arbetsstation och för film/musikspelning.
May 22, 2001
Offline
ahh var ju grafiken jag var mest intresserad av 🙂 Får leta på kompletts sida...
Du vet att din titel är lite fel va?
Du har glömt att skriva Projekt & när det är uppdaterat...
Är de detta kortet?
http://www.komplett.se/k/ki.as.....38;cks=PRL
Grafik:
Grafikstyrenhet AGP - VIA Apollo CLE266
September 7, 2003
Offline
måste bara fråga hur du kan ha detta som projektarbete ?
Ta inte illa upp men alla från sju år och uppåt kan ju göra det där ...
August 24, 2002
Offline
DraGoN wrote: ahh var ju grafiken jag var mest intresserad av 🙂 Får leta på kompletts sida...
Du vet att din titel är lite fel va?
Du har glömt att skriva Projekt & när det är uppdaterat...Är de detta kortet?
http://www.komplett.se/k/ki.as.....38;cks=PRL
Grafik:
Grafikstyrenhet AGP - VIA Apollo CLE266
Det är mitt kort. 2-300 Poäng i 3D mark snackas det om. hehehe... Men det fungerar till det jag ska ha det till. =)
Mjo har förtsått att jag gjort fel, skummade reglerna lite fort kanske.
Men "projekt:" Känns ganska onödigt i en dedikerad forumdel.
August 24, 2002
Offline
.doedels wrote: måste bara fråga hur du kan ha detta som projektarbete ?
Ta inte illa upp men alla från sju år och uppåt kan ju göra det där ...
Du har inte förstått vad just kursen projektarbete går ut oå, du får inte betyg för det "ämne" du valt. Du får betyg för hur du har genomfört ett projekt. Iallafall på min skola.
Det som visas här, kan en 7-årng handla in. Men bygga lådan, och hitta bra program. Det är ett projekt iallafall och jag har genomfört det och har ett positivt resultat.
=)
May 22, 2001
Offline
Okey, såg smidigt ut att använda...& ja 1 GHZ räcker nog till att driva runt XP på iallafall. Såg tufft ut, kanske ska ge mig på någon sånt i höst.
February 2, 2004
Offline
Riktigt finfint! Funderar också på att bygga en sådan. Är nybörjare på mini-ITX kort, men finns det en AGP/PCI-platts? Det ser ju inte ut så på det du köpte, men vet någon om det finns något Mini-ITX-kort som har AGP/PCI-platts? Jag funderar på att bygga en tvspelskonsoll, fast för datornspel, på tv'n :P´
Sorry om det blev rörigt, men man kan inte säga att jag är någon expert på att formulera något så det går att läsa 🙂
EDIT: Oj, såg PCI-plattsen nu
November 5, 2002
Offline
Fanns det någon IrDa-ingång? Fö om det fanns det så hade fjärrkontrolleriet varit enkelt 🙂
Läckert annars. Ser fram emot resultat. 🙂
August 24, 2002
Offline
Nej ingen Inbyggd IR mottagare. Löser man smidigt själv hur som helst.
Har uppdaterat!
September 17, 2001
Offline
Mycket intressant måste jag säga. Utrustning som TV:n och skärmen är mumsiga, men tycker inte om själva kreationen; lådan, så himla mycket. Det beror främst på att jag inte gillar trä på chassin.
November 5, 2002
Offline
Blir bara finare o finare. Tuff idé det där med vippbrytare till start o reset. 🙂
Kom på att det skulle väl funka med en (till)-från-(till) brytare. Slippa den fina röda. Men det kanske är taskigt att skriva så nu när du redan gjort de fina hålen 🙂
August 24, 2002
Offline
NH|SiBBoR wrote: Mycket intressant måste jag säga. Utrustning som TV:n och skärmen är mumsiga, men tycker inte om själva kreationen; lådan, så himla mycket. Det beror främst på att jag inte gillar trä på chassin.
Tacktack =)...
Jag visste inte riktigt hur jag skulle lösa topp och underdel. Sedan blev det trä för att det skulle bli möbelstuk över det hela.
Jag skulle som jag skrev bettsat träet, men det blev mörk olja istället jag hpppas det blir mörkare. För det lär göra sig bättre med träet.
=)
August 24, 2002
Offline
Relaxia wrote: Blir bara finare o finare. Tuff idé det där med vippbrytare till start o reset. 🙂
Kom på att det skulle väl funka med en (till)-från-(till) brytare. Slippa den fina röda. Men det kanske är taskigt att skriva så nu när du redan gjort de fina hålen 🙂
Heyl konsturerade den. =) .. han är cooool =)
men det blir inget kul med bara en sätllare.
