Den nya 7-serien styrkretsar
Intel inledde tidigare i månaden lanseringen av deras nya plattform, i form av den nya 7-serien styrkretsar. Detta berodde på att lanseringen av Ivy Bridge från början var planerad att ligga den 8 april, tillsammans med de nya moderkorten. Tillverkarna hade dock haft sina nya moderkort färdigställda under en längre tid och var ivriga att lansera sina moderkort även om Intel inte var redo med sina nya processorer. Det faktum att de nya moderkorten var fullt kompatibla med Sandy Bridge, möjliggjorde att tillverkarna fick klartecken att lansera moderkorten i förväg.

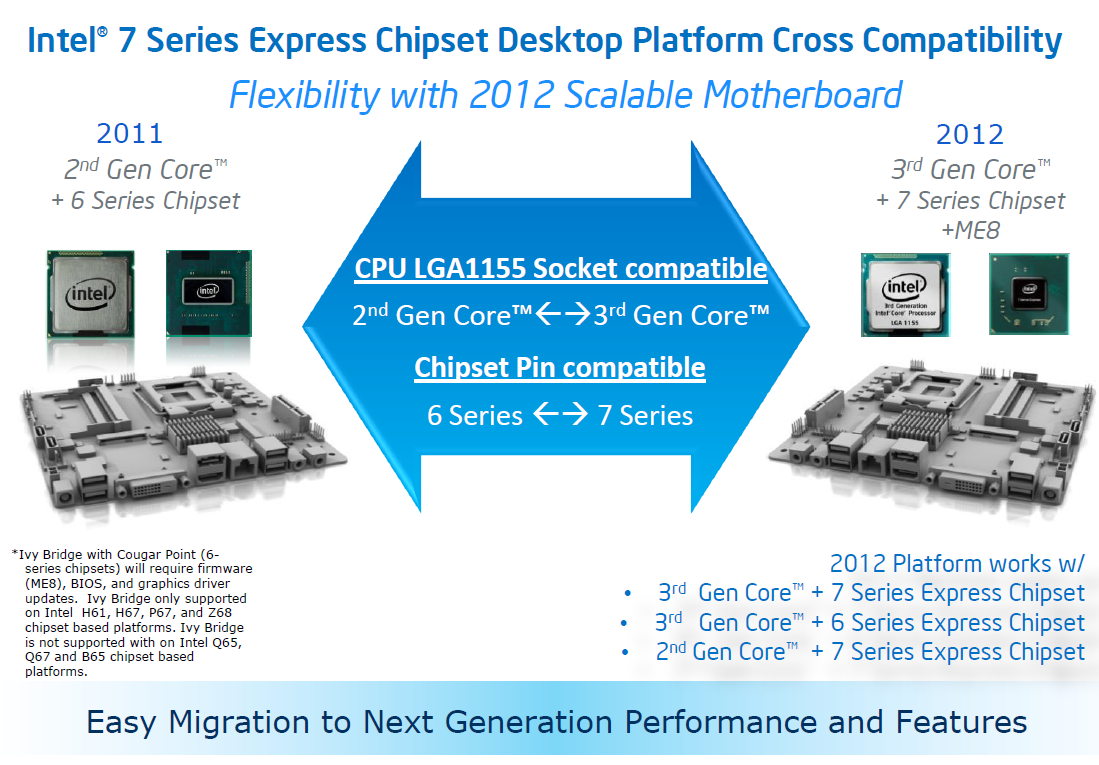

LGA1155 betyder stöd även för Sandy Bridge
Att lansera nya moderkort utan tillhörande processorer är ju lite bakvänt. Men förklaringen ligger i att nya 7-serien skiljer sig ganska lite från förra generationens 6-serie av styrkretsar. Viktigast av allt är att de använder sig av samma LGA1155 sockel vilket betyder stöd för dagens Sandy Bridge-processorer. Den nya generationens moderkort ska fungera precis lika bra med Sandy Bridge som med Ivy Bridge, men det finns ett flertal funktioner som inte stödjs av dagens Intel-processorer.
Detta är också anledningen till att vi på NordicHardware valde att avvakta med våra moderkortsrecensioner tills vi haft de nya Ivy Bridge-processorer i hand. Den nya 7-serien av styrkretsar förtjänar att verkligen få sträcka på benen och det kommer de att få göra inom en ganska snar framtid, då vi arbetar på en recension som kommer innefatta moderkort från flera olika tillverkare.
The power of three – PCI Express 3.0, USB 3.0 och tre skärmar
Intel bygger som sagt sin nya styrkretsserie på samma grundstomme som tidigare 6-serien. Men det finns ett par större nyheter, eller rättare sagt exakt tre stora nyheter. Intels nya styrkretsar stödjer äntligen det nya USB 3.0-formatet för mångdubbelt snabbare filöverföringar till kompatibla USB-enheter. I vanlig ordning krävs det snarast SSD-baserade USB-enheter för att nå de riktigt höga överföringshastigheterna, men nu finns det åtminstone fyra USB 3.0 portar inbakade direkt i själva styrkretsen.
PCI Express 3.0 ger oss dubbelt så mycket bandbredd per datakanal vilket också är en nyhet i styrkretsen. Inte minst för de användare som väljer att köra konfigurationer med flera grafikkort där fysiska PCIe x16 platsar kan tvingas använda smalare datavägar på x8 eller till och med x4, vilket med PCI Express 3.0 trots allt ger rejält med bandbredd.
Sist men inte minst kommer Panter Point-styrkretsen även med stöd för inkoppling av tre bildskärmar samtidigt. Detta är en funktion direkt bunden till den nya grafikkretsen i Ivy Bridge-arkitekturen och kommer alltså endast att fungera med den nya generationens Core-processorer.
| Styrkrets | Z77 | Z75 | H77 | Z68 | P67 | H67 | X79 (LGA2011) |
| Intel Smart Response Technology | Ja | Nej | Ja | Nej | Ja | ||
| Stöd för överklockning | Ja | Nej | Ja | Nej | Ja | ||
| Stöd för inbyggd grafik | Ja | Nej | Ja | – | |||
| Skärmstöd | 3 st | 2 st | – | 2 st | – | ||
| USB 2.0 (USB 3.0) |
14 (4) | 14 | |||||
| SATA 3.0 (6.0) Gb/s | 6 (2) | ||||||
| PCI Express 2.0 |
8 | ||||||
| Thunderbolt | 1 | – | |||||
| Officiellt PCI Express 3.0-stöd | Ja | Nej | |||||
| DDR3 | 2 800 MHz | 2 133 MHz | |||||
| TDP | 6,7W | 6,1W | 7,8W | ||||
Som tabellen avslöjar har Intel ett par ytterligare optimeringar i sin nya styrkretsserie. Först har man bakat in ett bättre minnesstöd för plattformen. Moderkort med 7-seriens styrkretsar stödjer DDR3-hastigheter på upp till 2 800 MHz och även den energisnålare DDR3L-standarden.
Spännande är också ett bättre förberett stöd för nya höghastighetsgränssnittet Thunderbolt. Med datahastigheter på upp till 10 Gbps är Thunderbolt mest känt för sin integrering i Apples MacBook-familj, men nu kommer Intels teknik (ironi?) även till PC-plattformen på bred front. Kontrollerkretsen är inbakad i Panter Point-styrkretsen, och alla 7-seriens styrkretsar är förberedda på att koppla 4 stycken PCI Express-kanaler till en extern Thunderbolt-krets om moderkortstillverkaren finner det lämpligt – och vill betala ytterligare en licensavgift till Intel.
Vi har redan tidigare kikat närmare på några av de nya Intel Z77-moderkorten och förhandstittar på dessa två kort från MSI och ASUS kan ni hitta här nedan.
För de som inte orkar vänta ett par veckor till för att se hur de nya moderkorten presterar tillsammans med de nya Ivy Bridge-processorerna finns det redan en uppsjö av modeller ute i svenska butiker. Här nedan är ett axplock av olika modeller och deras priser.
| Moderkort | Styrkrets | Formfaktor | Pris |
| ASUS Maximus V Gene | Intel Z77 | Micro-ATX | |
| ASUS P8Z77-V Pro | Intel Z77 | ATX | |
| ASUS P8Z77-I Deluxe | Intel Z77 | Mini-ITX | |
| Gigabyte GA-Z77X-UD5H | Intel Z77 | ATX | |
| Gigabyte G1.Sniper 3 | Intel Z77 | ATX | |
| Gigabyte GA-H77M-D3H | Intel H77 | Micro-ATX | |
| MSI Z77A-GD65 | Intel Z77 | ATX | |
| MSI Z77A-GD80 | Intel Z77 | ATX | |
| MSI H77MA-G43 | Intel H77 | Micro-ATX | |
| ASRock Fatal1ty Z77 Professional | Intel Z77 | ATX | |
| ASRock Z77 Extreme4-M | Intel Z77 | Micro-ATX | |
| ASRock Z75 Pro3 | Intel Z75 | ATX | |
| Intel DH77EB | Intel H77 | Micro-ATX |
Vi kommer att följa upp med tester av Intels nya processorarkitektur på den nya 7-seiren av styrkretsar men även närmare undersökningar av moderkorten själva. Så håll utkik efter mer rapportering kring Intels nya processorplattform.
