Moderkort och i850 chipset
Moderkortet vi använder för att testa vår Pentium 4 processor kommer från ABIT, ABIT TH7 II-RAID är Socket 478 uppföljaren av ABITs TH7-RAID och baseras även detta på i850 chipset. Moderkortet har stöd för upptill 2 GB dubbelkanals RDRAM minne (Rambus), ATA66/100 RAID m.m. Det är ett mycket kompetent moderkort och inom kort kommer en utförlig recension på kortet.
 ABIT TH7 II-RAID |
 |
 |
|
Socket 478 utan CPU installerad
|
Socket 478 med CPU installerad
|
|
Intel i850 chipset |
Det nya chipset som introducerades i samband med Pentium 4 processorns ankomst var just i850 chipsetet och är fortfarande det klart mest använda. Med stöd för t.ex Pentium 4 processorns 400Mhz buss och dubbelkanals RDRAM minne (Rambus) var det ett mycket kraftfullt chipset men också väldigt dyrt. Det finns inte många i850 moderkort som kostar under 2000kr i affären även de utan RAID-kontroller eller liknande extratillbehör.
Det är som sagt var många nya Pentium 4 chipset på väg och ett av de är redan ute i stor skala i affärerna, i845 som är ett SDRAM baserat chipsetet. VIA har redan ute sitt VIA P4X266 i mindre skala och snart kommer SiS645 och även Intels egna i845-D dyka upp som också använder DDR-baserade chipset. Det kan bli en mycket intressant kombination med Pentium 4 och DDR-sdram och vi ska med all säkerhet titta närmare på det inom en snar framtid.
 |
|
i850 chipset (MCH)
|
En intressant detalj på i850 chipsetet är att MCH (Memory Controller Hub ) chipset är väldigt likt en processor. Kylflänsen till detta chipset är av den större klassen om man jämför med andra chipsetkylare.

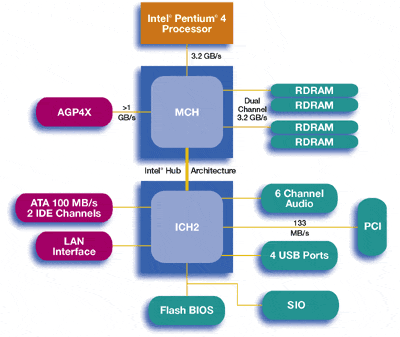

 Intel 850 chipsetet diagram |
På diagrammet ovan kan man se hur i850 chipsetet är uppbyggt. De dubbla RDRAM kanalerna med två minnesmoduler i varje kanal, AGP 4x och såklart IDE-kanaler, USB portar m.m.
Nu går vi vidare till en mycket omtalad del av dagens processorer, dess värmeutveckling. Vi ska titta närmare på hur Pentium 4 processorerna ligger till jämfört med de “heta” AMD Athlon processorerna.
