Stor gemensam cache och ringbuss

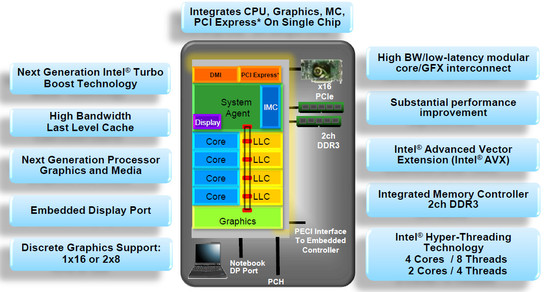

Försöker vi tydligare stolpa upp den funktionalitet som gömmer sig i Intels nya processor ser vi här ovan hur man knyter samman kretsens olika delar genom en så kallad ringbuss. En dataväg som låter processorns olika komponeter tala med varandra och inte minst dela på det stora LLC-minnet (Last Level Cache). Inte bara processorkärnorna utan även GPU och mediaprocessorn drar nytta av cacheminnet som är på 4MB resp. 8MB beroende på vilken Sandy Bridge-modell man väljer. Cacheminnet arbetar i Sandy Bridge med samma hastighet som processorkärnorna, vilket med en ringbuss på 32 bytes bredd ger en teoretisk bandbredd på 435.2 GB/s i en 3,4 GHz fyrkärnig CPU.
Genom att cacheminnet flyttat in på samma kisel som processorkärnorna samt att ringbussen alltid väljer den kortaste vägen till minnet sjunker även latenserna. Med en hög klockfrekvens och dessa otpimering går det snabbare att kontakta L3-cachen än tidigare.
Ringbussen (det röda rälset i bilden) ska ge 4-5 gånger högre grafikprestanda än den lösning Intel använde när man använde en separat kiselkrets för GPU i Westmere.
System Agent
Intel har alltså bakat in större delen av styrkretsens funktionalitet i sina processorer vid det här laget och i Sandy Bridge har man dedikerat en del av processorn för just denna funktionalitet. Intel System Agent kallar tillverkaren denna del av sina nya kretsar och påminner mångt och mycket om Uncore i Intels Nehalem-arkitektur.
Här hittar vi funktioner som Intels PCI Express-enhet, den tvåkanaliga DDR3-minneskontrollern, DMI-bussen och processorns bildutgångar. Precis som CPU och GPU använder sig System Agent av ringbussen för att kommunicera med övriga delar i processorn.
Att minneskontrollern nu återigen hittat in i själva processorkretsen torde också vara positivt, i Westmere hittades minneskontrollern som sagt i samma kisel som GPU, något som bör frigöra mer prestanda med den kraftfulla ringbussen.
Intels Power Control Unit hittas också i System Agent och hanterar hela kretsens energisparfunktioner och kan programmeras för att på bästa sätt optimera energiförbrukningen vid olika belastning.
Den kanske största skillnaden mot Uncore i Nehalem är dock att L3-cachen inte räknas in i detta och numera räknas som sin egen komponent.
