Vi kunde nyligen rapportera att Nvidia börjat göra framsteg med sin kommande GPU-arkitektur Pascal och att man med två olika kretsar satsar på ny minnesteknik under nästa år. Nu avslöjar nya rapporter att man med effektiv 16 nanometers Finfet-teknik även kommer att slå ett nytt transistorrekord – med över 17 miljarder transistorer i sin Pascal GPU.
Dagens grafik- och processorkretsar är redan fantastiskt avancerade skapelser som byggs av flera miljarder transistorer och levererar imponernade beräkningskraft. Nvidias kraftfullaste GPU, GM200, byggs kring 8 miljarder transistorer och slås bara på fingrarna av AMD:s nylanserade Fiji GPU med sina 8,9 miljoner transistorer. Intels åttakärniga entusiastprocessor Core i7-5960X har i sammanhanget blygsamma 2,6 miljarder transistorer under sin heatspreader.
Om uppgifterna som publiceras på Fudzilla stämmer kommer Nvidias nästa generations grafikkrets däremot ligga i en helt egen liga. Med en betydligt effektivare 16 nanometers Finfet-teknik ska värstingmodellen av Nvidias Pascal GPU husera helt sanslösa 17 miljarder transistorer.
Medan Nvidia använder sig av teknik som på pappret kallas 16 nanometer, vilket kommer av transistorernas tjocklek, från TSMC ska tekniken vara närmast jämbördig med den 14 nanometerteknik som används av Intel och Samsung/Globalfoundries. Detta då mätningen av transistorerna skiljer sig något åt.
2,7 gånger fler transistorer än i Titan X
Den nya tillverkningstekniken kommer göra det möjligt att skapa en Pascal GPU med 17 miljarder transistorer som fortfarande är märkbart mindre än dagens Maxwell GM200 GPU. Vilken mäter drygt 600 kvadratmillimeter med sina 28 nanometer tjocka transistorer.

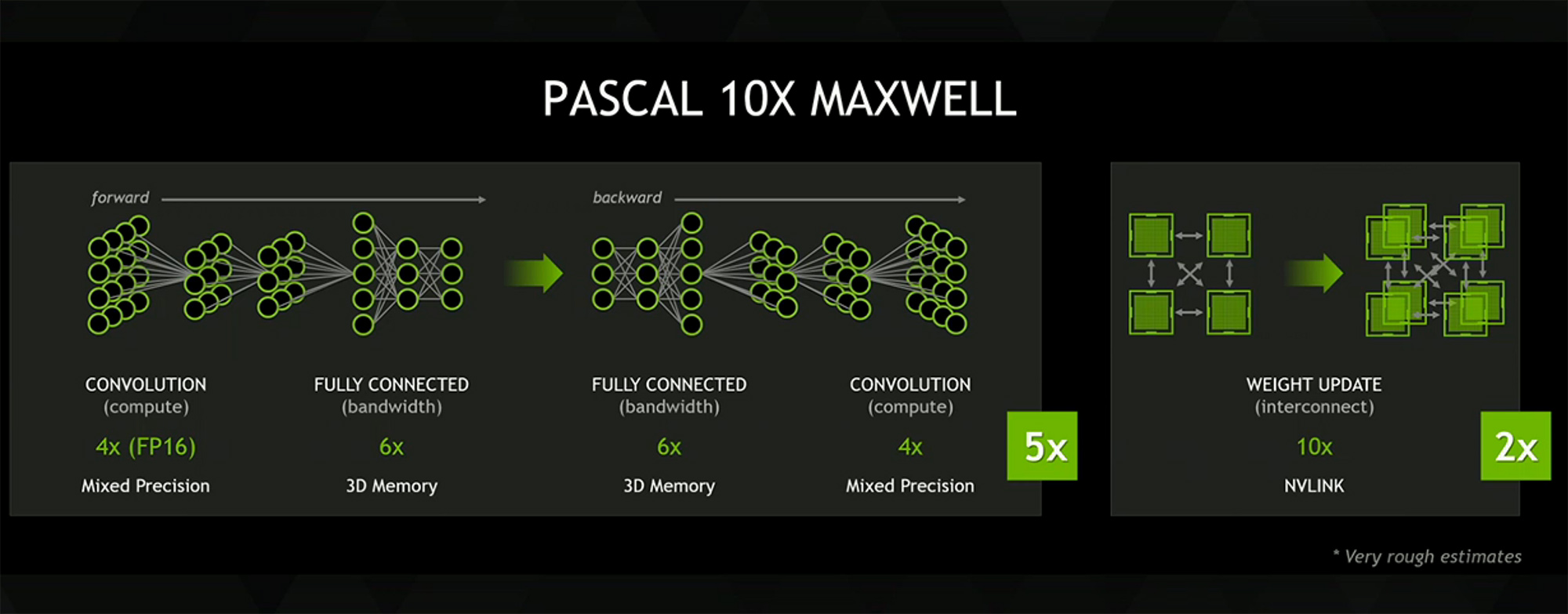

Med 17 miljarder transistorer kommer Pascal i teorin kunna öka beräkningskraften i sina grafikkort mångfallt. Vilket tillsammans med stöd för minnestekniken HBM2 kommer att resultera i mäktiga grafikkortslösningar. Uppgifterna som ännu inte är bekräftade av Nvidia ska samtidigt tas med en nypa salt, även om
Nvidia Pascal kommer att lanseras någon gång under 2016 och troligtvis matchas väl av AMD med dess uppföljare till Fiji som också kommer gynnas markant av den nya 16 nanometers Finfet-tekniken hos TSMC.
Källa: Fudzilla
