Idag ska vi lägga en högst intressant produkt under förstoringsglaset, Zalmans fläktlösa vattenkylning.
Idag ska vi lägga
en högst intressant produkt under förstoringsglaset, Zalmans fläktlösa
vattenkylning. Zalman är ett företag som är väldigt kända
för att tillverka tysta produkter, de har till och med lanserat CNPS
(Computer Noise Prevention System) där de har en hel serie med produkter.
Vi har tidigare haft en förhandstitt på deras passiva chassi, och
idag är det dags för nästa alster: den fläktlösa
vattenkylningen. Vissa säger att den är passiv; detta stämmer
dock inte, då den har en aktiv pump som cirkulerar vattnet i systemet.
Ljudnivån
borde dock vara väldigt låg, i alla fall om Zalman har utrustat
enheten med en tyst pump. Jag misstänker starkt att denna produkt kommer
att starta en trend och att vi får se många fläktlösa
vattenkylningar på marknaden under de kommande månaderna. Zalmans
styrka ligger i den nyutvecklade reseratorn, den är optimerad för
fläktlös användning och borde därför fungera allderles
ypperligt. Frågan är dock om den kan hantera effektbelastningen
som en modern processor kan spotta ur sig, det är en av de saker vi ska
ta reda på under recensionens gång.
|
Specifikationer:
Zalman Reserator 1 |
|
|
Specifikationer
|
|
| Material |
Aluminiumbas
samt en plastfot |
| Nippelstorlek |
13x10mm
el. 12x8mm |
| Vikt |
6.5Kg
|
| Dimensioner (LxWxH) |
150x150x592
|
| Vätskekapacitet |
2.5
|
| Effektutveckling (pump) |
5W
|
| Max höjdskillnad (pump) |
0.5m
|
| Flöde (pump) |
300l/h
|
Den externa vattenkylningsdelen,
eller reseratorn som Zalman själva så fint uttrycker det är
den unika delen i denna konstruktion. Reserator är en ihopskrivning av
de två funktionerna enheten har, nämligen reservoar och radiator.
Det är helt enkelt ett 60cm högt cylinderformat ihåligt torn
i blåeloxerad aluminium. I botten utav reseratorn sitter vattenpumpen
som cirkulerar vattnet i systemet. Pumpen har ett maximalt flöde på
300l/h och dumpar enligt specifikationer ca 5W i vattenslingan. Valet att
inte satsa på en traditionell radiator är förhoppningsvis
deras vinnande grepp, då den här är anpassad för fläktlös
användning.
| Design |
Eftersom enheten
ska agera radiator och därmed föra bort all värme som vattenslingan
belastas med så är tornet utrustat med långa utstickande
skivor som ökar kontaktytan mot luften radikalt, och för att den
ska fungera så bra som möjligt med luftens naturliga rörelser
så är de satta i höjdled. Det enda som kyler enheten är
luftens konvektion, ett fenomen du kan läsa mer om i artikeln om luftkylning
här på NordicHardware. Kort sagt utnyttjar systemet att varm luft
stiger uppåt vilket skapar en turbulens runt enheten som fungerar som
en stor kylfläns. Den totala kontaktytan mot luften ligger på 1,274
kvadratmeter vilket är förvånande mycket om man ser på
hur liten den egentligen är.

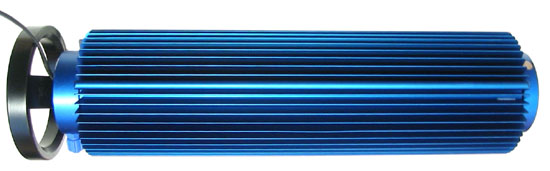

 Hela reseratorn |
Enheten har ett
stilrent utseende, och den blåa färgen får den faktiskt att
se riktigt behaglig ut till skillnad från radiatorer som i ärlighetens
namn inte är speciellt heta. Slangkopplingarna är placerade i botten,
dessa är också blåfärgade och av skruvtyp vilket gör
att slangen hålls på plats betydligt bättre än med en
vanlig slangklämma. Själva enheten står på en svart
rund fot gjord i någon hårdplastvariant. Ut ifrån botten
går dessutom sladden till pumpen, denna ansluts direkt till vägguttaget
och slås på och av med hjälp av den sladdmonterade strömbrytaren.
 Locket till reseratorn |
 Stödet |
Reseratorn är
uppbyggd utav tre huvuddelar, botten, toppen och mellanpartiet. Eftersom det
är Zalman som har konstruerat det hela så sitter bitarna ihopskruvade
istället för nitade eller svetsade, det är med andra ord lätt
att plocka isär den om man så önskar. Toppbiten är den
minst avancerade, det är helt enkelt bara ett gängat lock i blåeloxerad
aluminium som sitter fastskruvat i mellanpartiet. Ovansidan har vitt tryck
på sig, här hittar vi bland annat lite specifikationer på
reseratorn och en Zalman-logga.
Om man skruvar
av locket och kikar in möts man av en ganska spartansk vy, insidan är
nämligen helt cylinderformad. Frågan är om den stora ytan
räcker för att vattnet och reseratorn ska ha samma temperatur eller
om en räfflad insida skulle ge lägre temperaturer på kylvattnet.
I botten ser vi den fastskruvade lilla pumpen som Zalman har valt att utrusta
sitt system med, den ser onekligen inte ut att kunna utföra några
stordåd men det återstår att se.
|
Specifikationer:
Zalman ZM-WB2  |
|
|
Specifikationer
|
|
| Material |
Guldpläterad
kopparbas, aluminiumkåpa |
| Inre konstruktion |
3D-kanaler
|
| Nippelstorlek |
13x10mm
el. 12x8mm |
| Vikt |
446
gram |
| Montering Socket A |
Använder
sig av de fyra hålen |
| Montering Socket 478 |
Snäppclips
för kylarfästaren |
| Montering Socket 754/940 |
Skruvbricka
för moderkortshål |
Givetvis får
man också med ett vattenblock till systemet, och inte helt oväntat
är det Zalmans egna skapelse. Vattenblocket har benämningen ZM-WB2
och är alltså version två av deras CPU-vattenblock. Enligt
specifikationerna har vattenblocket en guldpläterad kopparbas för
optimal värmeöverföring, sanningen är dock att en silverplätering
här skulle ha varit något bättre då silver har en högre
värmekonduktivitet. När man köper vattenblocket separat får
man med olika dimensioner på slangkopplingarna, så är dock
inte fallet här då man bara får med den som passar mot reseratorn.
Notera att det inte bara är en innerdimensionen som ska vara av en viss
typ, ytterdimensionen måste också stämma in för att
det ska gå att skruva åt ordentligt.
 Allting som medföljer |
 Slanganslutningarna |
Stöd för
olika sockets råder det verkligen ingen brist på, vattenblocket
kan monteras på Socket 478, Socket A, socket 754 och Socket 940 med
hjälp av diverse pinaler som följer med paketet. Blockets vikt är
447 gram vilket är en bit över vad en normal kylare väger,
Zalman har därför lagt med en liten varningslapp där det står
att man ska vara försiktig när man flyttar omkring datorn för
att undvika skada på moderkort/processor. Med följer dessutom en
liten lapp med extremt liten stil där det står hur man monterar
blocket på alla olika sockets. Det följer dessutom med en ytterst
minimal tub kylpasta som antagligen räcker till 2-3 monteringar om man
är något så när sparsam med kylpastan.
| Design |
Vattenblockets
utsida är ganska snarlik den som vi såg på reseratorn, fast
mindre dimensioner och mindre taggig. Själva locket består av blåeloxerad
aluminium i samma färg som reseratorn. Den har dessutom vitt tryck på
ovansidan, huruvida det är snyggt eller inte låter jag er bedöma
själva. Förutom en Zalman-logga och modellbeteckning står
det vikt, dimensioner, material och vilka sockets vattenblocket passar på.
 |
 |
På ovansidan
av blocket sitter dessutom slanganslutningarna, och dessa ser enligt mitt
tycke lite väl tjocka och klumpiga ut. De är, precis som reservatorns,
av skruvtyp vilket innebär att man skruvar fast slangen i själva
kopplingen istället för att bara trä på den. Sidan mot
blocket är tätad med en liten O-ring av svart gummi.
Undersidan är
som sagt gjord i ren guldpläterad koppar, denna ser man dock inte mycket
av när blocket väl är installerat. Zalman
har valt att kombinera koppar och aluminium i blocket vilket kan innebära
en korrosionsrisk, lyckligtvis har de löst detta genom att plätera
aluminiumet vilket minskar korrosionsverkan ordentligt. Insidan är intresssant
då de använder en design väldigt snarlik den som aquacomputer
använder i sin Cuplex evo.
 Huvudingredienserna |
 Vattenkanalerna |
Själva idén
är att man tvingar vattnet att gå i banor som är “staplade”
i höjdled. Genom att låta vattnet ha en stor kontaktyta mot kopparbiten
som har direktkontakt med kärnan så borde temperaturerna bli låga,
men det återstår att se senare i recensionen. Med vattenblocket
ligger en liten lapp där det står att man ska skruva åt blocket
samt nipplar ordentligt innan montering för att se till att det inte
läcker. Detta behövdes inte för mig, de båda bitarna
som blocket består av satt ihopskruvade med rejäl kraft, jag var
tom tvungen att ta fram polygripen och skruvstädet för att kunna
skuva isär det för några bilder.
Zalman har skickat
med ett trevligt tillbehörspaket med några riktigt smarta lösningar.
Den första som jag lade märke till var flödesindikatorn som
de skickade med. Ett gissel med vattenkylning är att om vattenpumpen
mot all förmodan skulle sluta fungera så kommer systemet gradvis
att hettas upp för att till sist överskrida processorns kritiska
temperatur, och om man inte har något auomatiskt skydd så kan
följderna bli allt annat än trevliga. Med hjälp av en flödesindikator
kan man minska risken, det räcker med att kasta ett snabbt öga på
den för att se om vattnet cirkulerar eller ej. Flödesindikatorn
är i grund och botten en genomskinlig plastcylinder med ett litet fastsatt
flöte i. Om vattnet flödar så kommer den lilla plastbiten
att fara runt som besatt, i annat fall kommer den bara att ligga still. Simpelt,
men ändå effektivet. Problemet är dock att den inte varnar
på något sätt, utan man får själv hålla
ett öga på den.
 Flödesindikatorn |
 Övergångsanslutningarna |
Kikar vi vidare
i leksakslådan hittar vi en påse innehållande bland annat
övergångsnipplarna som används mellan datorn och slangarna
på utsidan. Här har dock Zalman gjort en ganska rejäl miss,
slangkopplingarna ska användas vid en PCI-backplate men de har inte skickat
med någon platta med färdigborrade hål. Man måste alltså
ta ur en backplate och sedan skruva i dessa. Detta medför att luft och
damm lätt kan sugas in genom hålet som bildas, och det är
dessutom inte speciellt snyggt. I påsen hittar vi också reservdelar
samt en skruv som används för att täta hålet man får
om man väljer att skruva ur den integrerade vattenpumpen för att
koppla in en extern.
 “Slangklämmorna” |
 Tillbehörspåsen |
Än är
det inte slut på tillbehör, Zalman har nämligen skickar med
fyra stycken väldigt smarta slangklämmare som används vid flyttning
av systemet och dylikt, dessa ser till att inte allt för mycket vatten
rinner ut. En genial men ändå väldigt simpel konstruktion
som är värd en eloge, alla som pysslar med vattenkylning vet hur
jobbigt det är att t.ex byta block eftersom man måste tömma
hela systemet. Genom att klämma ihop slangarna precis innan blocket läcker
bara vattnet i den sista slangbiten ut, mycket smart och smidigt av Zalman!
Detta gör det dessutom mycket enklare att flytta enheten, två på
insidan av chassit och två på utsidan gör att vattnet hålls
kvar i slangarna.
 Slangklämma in action |
Slangen som skickas
med är av förvånandsvärt hög kvalité. Jag
hade väntat mig någon styv PVC-slang, men tji fick jag. I paketet
ligger nämligen ca 2.5 meter högkvalitativ silikonslang. Den är
en fröjd att arbeta med, den böjer sig inte om man inte vill det
och har en väldigt liten böjradie vilket gör det enkelt att
dra slangen inuti lådan. I sann Zalman-andra är dessutom slangen
blå, och en närmare kik på ett snitt visar att slangen är
genomträngande blå och inte bara ytligt färgad. Den mjuka
silikonslangen gör även att samtliga slanganslutningar fungerar
väldigt bra, med PVC-slang finns det en risk att man inte kan dra åt
skruvdelen ordentligt.
Efter att småkritiskt
ha granskat allt innehåll trodde jag att det skulle bli en barnlek att
installera systemet, men jag stötte faktiskt på allvarligare patrull
två gånger. Vi tar dock allting i kronologisk ordning, det första
steget är givetvis att plocka ur moderkortet, ta bort den gamla kylaren
och rengöra processorn. Sen är det dags att montera fast vattenblocket,
detta skiljer sig avsevärt mellan olika sockets. Då jag bara äger
ett Socket A-system föll det givetvis naturligt att montera vattenblocket
på detta. Det första steget här är att skruva fast två
små metallbitar i de fyra hålen runt sockeln, den smalare av dessa
sitter väldigt tight. Det var på millimetern att den fick plats
på mitt moderkort, så här kan det finnas kompatibletsproblem.
 |
 |
Sättet att
skruva fast den är också konstigt, inga gummibrickor utav något
slag utan det är direkt metall mot moderkortet. Då vattenblocket
väger en hel del känns det riskfyllt, men lyckligtvis nog klarade
jag mig utan knäckt moderkort. Efter att dessa två metallbrickor
är på plats läggs plocket på plats, och en metallbit
spänns över vattenblocket. Denna skruvas sedan fast med hjälp
av en slags långa tumskruvar, personligen tycker jag att trycket var
lite dåligt men det kan mycket väl vara inbillning. Blocket roterar
fritt runt sin egen axel tills en slanganslutning går mot mittbiten,
det känns som sagt som att det är lite dåligt fastsättningstryck
mot processorn.
Nu är det
dags för en annan viktig komponent i systemet, nämligen slangen.
Utan denna blir det väldigt svårt för vattnet att ta sig nånstans,
trådlös vattenkylning är inte uppfunnen än vad jag vet.
Det första steget här är givetvis att klippa upp den i två
ungefär lika långa bitar och en liten extra-bit att ha mellan flödesövervakaren
och reseratorn. Här råkade jag ut för ett ordentligt missöde,
när jag skulle skruva loss en del av slanganslutningen för att sätta
fast slangen följde hela anslutningen med, och allt vattentätande
material flagnade ner på golvet. Visst är det ganska lätt
fixat, men det är inte speciellt roligt då man tycker att allting
borde hålla en hög standard.
 Trasig flödesmätare |
 Min uppställning |
Efter att alla
slangar har monterats börjar den roliga delen, hämta ca 2 liter
vatten och häll ner en liter i reseratorn. Sedan slår du på
vattenpumpen och funderar på om den är på eller inte, man
behöver lägga örat precis intill för att kunna höra
det. Efter att systemet är vattenfyllt hälls resten av vattnet i,
och locket skruvas på. Kom ihåg att alltid kolla efter läckor
i minst 24 timmar efter att systemet installerats! Nu kan man antingen göra
som normala människor och njuta av tystnaden, eller göra som jag
och hårdtesta enheten och lägga upp resultaten på nästa
sida.
|
Testsystemet
|
|
|
Hårdvara
|
|
| Processor: |
AMD
Athlon XP1700+ |
| Kylning: |
Zalman |
| Moderkort: |
Abit NF7-S 2.0
|
| Minne: |
2x256MB
Corsair TWINX512-3700 DDR-SDRAM |
| Grafikkort: |
Sapphire
Radeon 9800PRO |
| HDD: |
3x120GB
Western Digital 120GB |
| PSU: |
Antec
TrueControl 550W |
|
Mjukvara
|
|
|
Temperaturavläsning:
|
MotherBoard
Monitor 5.2.2.0 |
| Operativsystem: |
Windows
XP Professional (Service Pack 1) |
Här var
vi tvugna att införa några nya definitioner för Load och Idle,
då vattenmängden är ganska stor och reseratorn består
av mycket material kommer det att ta ett bra tag för systemet att komma
upp i temperatur. Jag tog det säkra före det osäkra, Load-temperaturerna
mäts efter 10 timmars full belastning och Idle-temperaturerna efter 10
timmar utan belastning. Rumstemperaturen reglerades för att inte ändras
mer än 0.5 grader under testets gång. Jag hade tänkt att testa
systemet med andra block, men jag hade inga som passade på slangdiametern.
Min on-die-mätare har dessutom gått sönder, så det är
tillbaka till de gamla hederliga socket-temperaturerna.
Som referenskylning
har jag DangerDen RBX tillsammans med en Eheim 1048 och en rikigt stor och
effektiv radiator. Jag testade dessutom temperaturerna på Zalmankylningen
då man riktade en fläkt mot reseratorn, på detta sätt
får man en hyffsad uppskattning om hur effektiv reseratorn egentligen
är. Nog tjatat, här är testresultaten.
| Testresultat |
Vi testade kylningen
med processorn på två olika inställningar, en medelöverklockad
och en högklockad. Att köra den i standardhastighet känns inte
intressant då det är vattenkylning vi pratar om. Den första
inställningen är med processorn på 2000MHz med en vcore på
1.75V, och för att få en hög effektutveckling kör vi
även med 2400MHz med en vcore på 2.0V. Temperaturen märkt
reserator är temperaturen som reseratorn hade då den kommit upp
i temperatur och är alltså inget vattenblock eller dyligt.
Testresultaten
tycker jag är alldeles utmärkta. Visst, temperaturerna ligger en
bit över de som vi fick med det RBX-systemet men det betyder ju inte
att systemet är dåligt på något sätt. Då
systemet är mer eller mindre ljudlöst så är 8-9 grader
över en top-notch-vattenkylning väldigt respektingivande. Då
effektutvecklingen går upp märks det att reseratorn börjar
få svårt att hålla temperaturen på en rimlig nivå,
men det går ändå utan allt för allvarliga besvär.
Reseratorn har en hyffsad temperaturökning mot rumstemperaturen, men
när effektutvecklingen går upp märks det att den måste
jobba hårt.
| Ljudnivå |
Här kommer
vi till den mysigaste delen när det gäller kylningen, nämligen
ljudnivån. Som ni säkert har uppfattat är meningen med produkten
att den ska vara tyst och ändå prestera hyffsat, prestandan var
det inget fel på och ljudnivån är löjligt låg.
Det enda som kan låta någonting är pumpen, men den är
faktiskt i det närmaste helt ljudlöst. Man är tvungen att lägga
örat mot reseratorn och känna vibrationerna för att kunna höra
om pumpen är på eller inte, den är i övrigt ohörbar.
Detta beror dels på att Zalman har valt en väldigt tyst pump, men
dessutom så dämpas den av ett tungt vattenfylld aluminiumrör.
Jag kan inget annat än gratulera Zalman när det gäller ljudnivån,
tystare än så här kan det inte bli.
För en gångs
skull känns det lätt att skriva den här delen, det var länge
sedan någonting imponerade så här mycket på mig. Steget
in i den fläktlösa vattenkylningen med alla dess problem har Zalman
skött på ett ypperligt sätt. Med en reserator specialdesignad
för att vara passiv är det inte heller så konstigt, men produkten
har inte alls de baby-sjukdomar som revolutionerande produkter ofta brukar
ha (undantaget den undermåliga kvalitén på flödesmätaren
och den dåliga slangövergången ut ur datorn). Slangklämmorna
som kommer me där en mycket bra konstruktion som fungerar ypperligt.
|
Zalman
Reserator 1  |
|
|
Fördelar:
+ Inga fläktar leder till mycket tyst drift + Allt som behövs inkluderas + Flödesmätare för att se om pumpen är igång + Prestanda i klass med de bästa luftkylningarna Nackdelar: |
Systemet är
knäpptyst och presterar något sämre än ett vanligt vattenkylningssystem,
och ligger definitivt i paritet med bättre luftkylningar med högljudda
fläktar. En nackdel är givetvis utrymmet, reseratorn är ju
allt annat än liten. Mig gör det dock ingenting att visa upp den
brevid datorn, ett stilrent yttre gör att den mer eller mindre stärker
datorns utseende. När det gäller prestandan så lämnar
den inte mycket att önska, den ligger i paritet med de bästa luftkylningarna
och mellan 5-10 grader efter de bästa vattenkylningarna som går
att få tag på.
Jag rekommenderar
starkt den här produkten till alla som vill tysta ner sin dator utan
att behöva förlora allt för mycket prestanda. Zalman kommer
även att lansera ett vattenblock till grafikkortet, vi hade dock inte
möjlighet att testa det för denna recension. Jag är till och
med så nöjd med den här produkten att jag ger den utmärkelsen
Redaktörens Val, trots sina små brister väger alla fördelar
upp och det är inte var dag man får se ett nytt koncept fungera
såhär bra. Tummen upp till Zalman!
Zalman Reserator 1
