AMD Radeon HD 5870 - RV870 GPUn och kretskortet

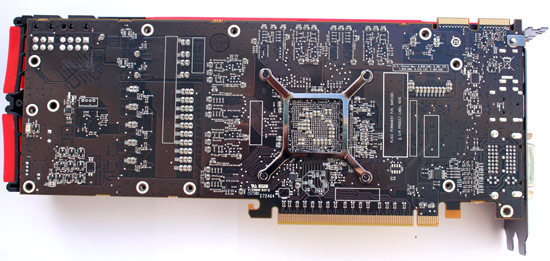

För att komma in till själva kortet behöver man först lossa på 11 skruvar som man når på baksidan av kortet. På detta sätt kan man ta av bakplattan och snabbt konstatera att här inte finns särskilt mycket att titta på.
Skruvar man sedan loss de fyra skruvarna som håller själva GPU-kylaren på plats kan man lyfta av hela kylaren från kortet. Vilket avslöjar hur AMD sett till så att alla kortets värmealstrande komponenter kommer i kontakt med den bastanta kylaren och hålls nere på rätt temperaturer.

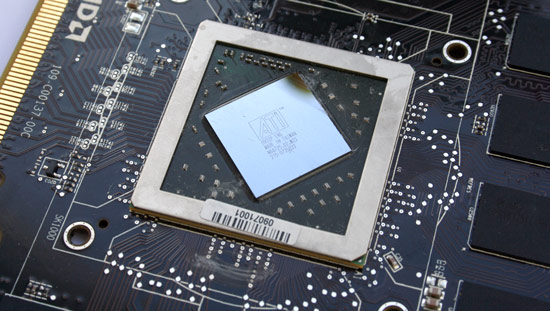

AMD har helt klart tagit tillvara på kretskortets alla 270 millimetrar och RV870 GPUn som hittas i centrum har precis som på R600 fått en något sned vinkel. Grafikkretsen är den enda med kylpasta då övriga komponenter använder sig av värmeledande tejp, för att man inte ska riskera något glapp.
Märkningarna på GPUn avslöjar inget om kretsens tillhörighet för den oinvigde men det är ganska spännande att över 2 miljarder transistorer döljer sig i denna förhållandevis lilla krets.
 RV870 i all sin ära |

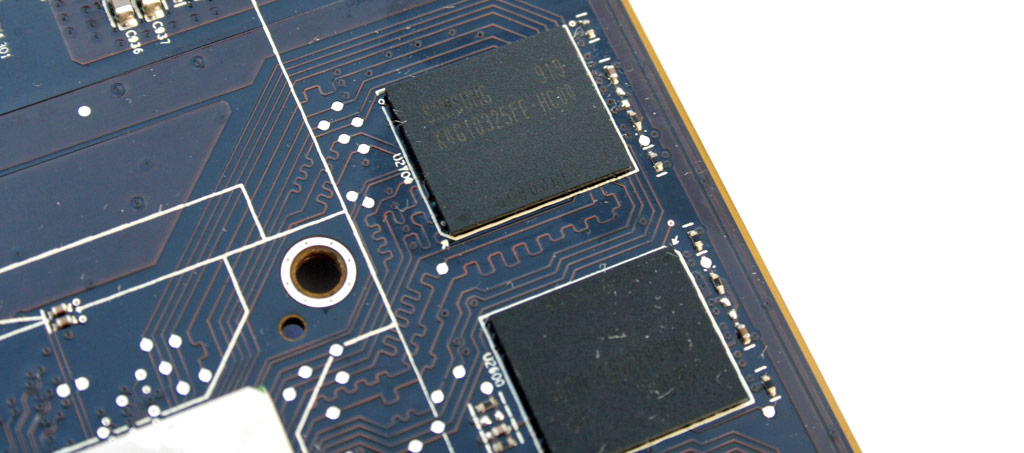

Utöver GPUn hittar vi även åtta stycken 128MB GDDR5-minneskretsar från Samsung. På de första Radeon HD 5870-korten kommer det vara en grafikminnesbuffert på 1GB men även 2GB modeller väntas dyka upp.
 GDDR5-minneskretsar från Samsung |
Vi avslutar med en kort fotosession av AMDs nya grafikkortsflaggskepp innan vi tar oss vidare mot testsystemet och våra prestandaresultat.
 |
 |
 |
 |
Spänningskretsen från Volterra gör det möjligt att ändra spänningen för GPUn direkt i mjukvara, vilket underlättar vid överklockning.
