GeForce GTX 480 - Bilder utan kylare
Att lossa kylaren är som vanligt lättast med skruvmejsel, totalt är skruvarna 19 till antalet. När detta sedan är gjort möts man av nedanstående syn. NVIDIA:s referensdesign är som vanligt mycket väldisponerad och prydligt upplagd, något åtminstone gör kortet lättare att titta på. Som vanligt finns även fler intressanta saker att finna på kortets framsida, se vår bildkaskad nedan.
 NVIDIA GeForce GTX 480 utan kylare |
 Själva kylaren sedd framifrån |

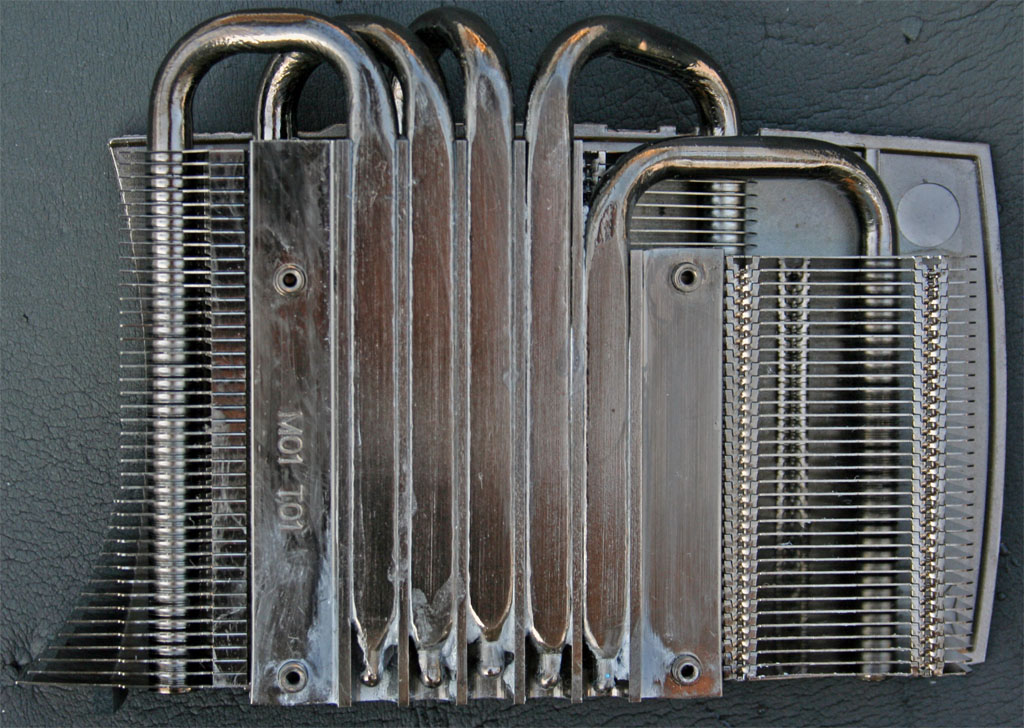

 Referenskylarens bas – notera “direct touch” heatpipes |

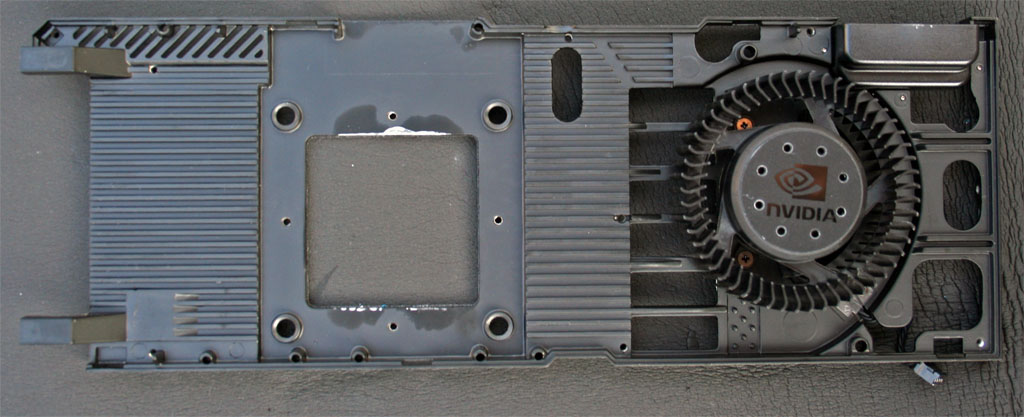

 Kylaren för kortets minnen och spänningsregulatorer |

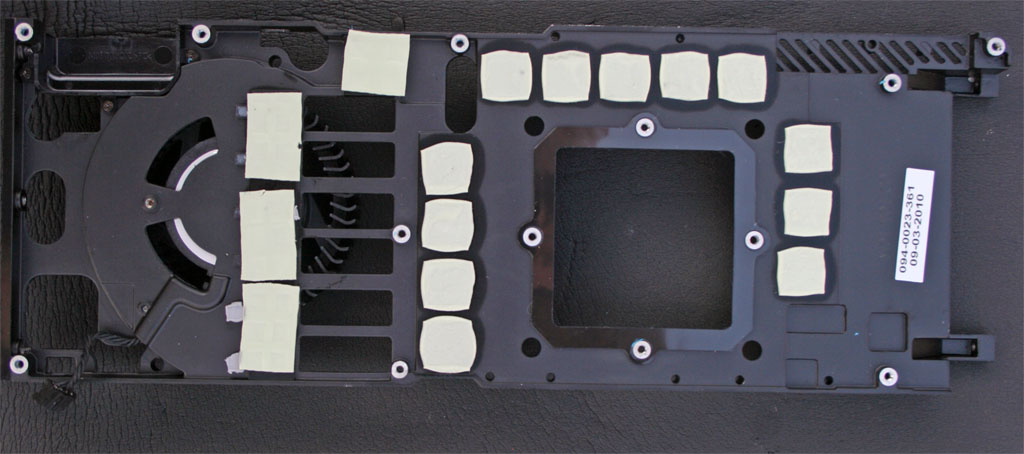

 Baksidan av densamma |

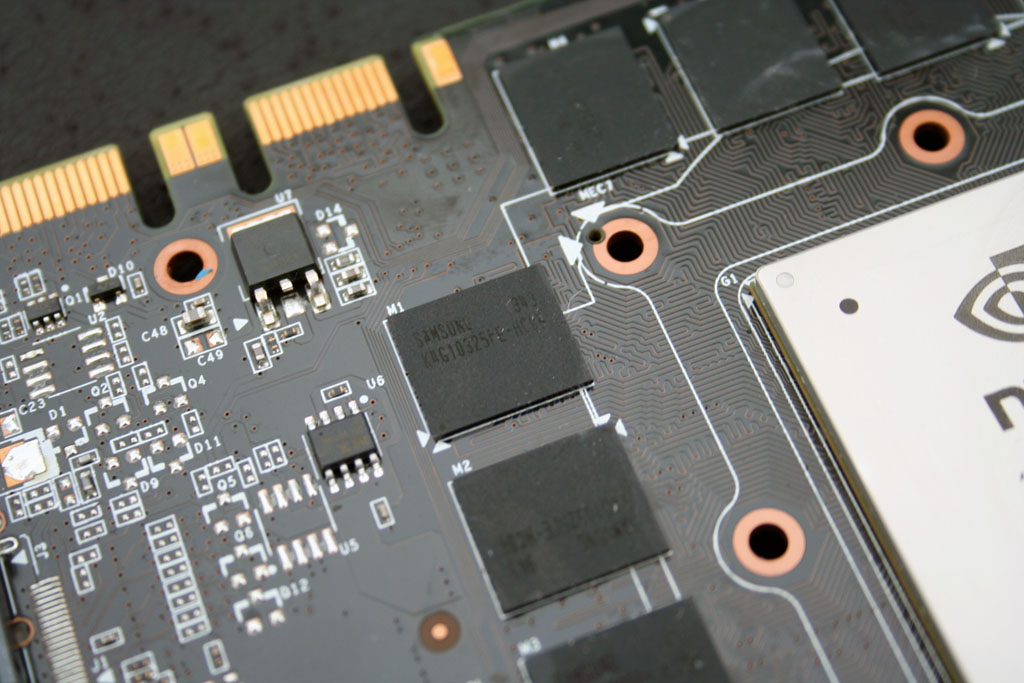

 GDDR5-minne från Samsung, klockat till 3696MHz |

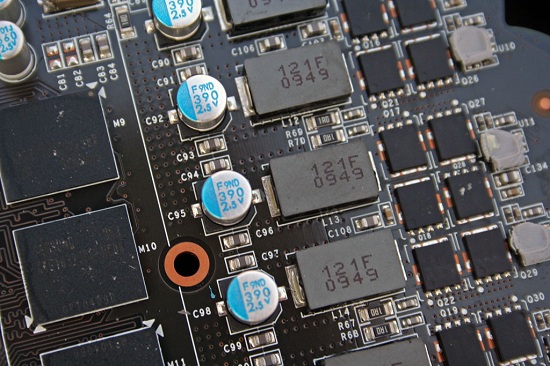

 Stilstudie på kondensatorer och övriga spänningsdelar |

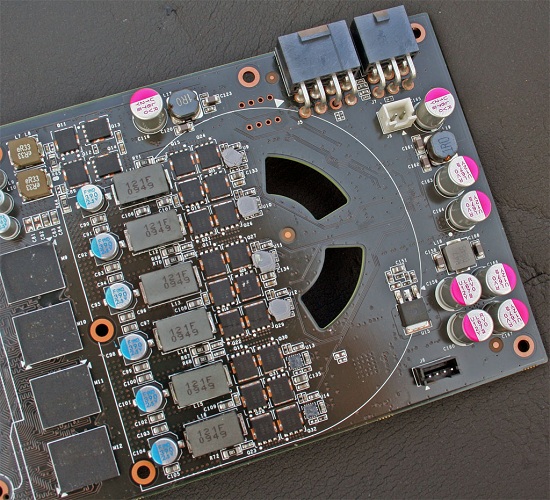

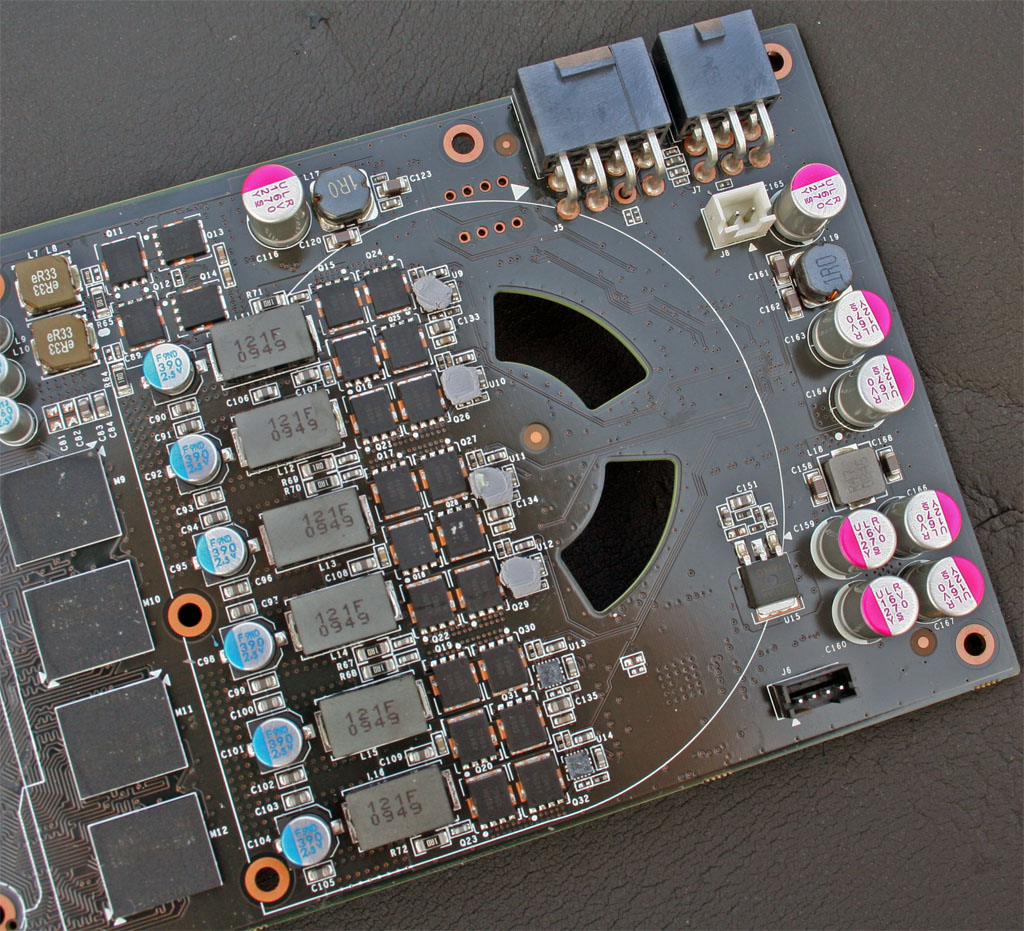

 Ventilationshålet i all sin prakt |
 GF100-375 – GTX 480:s kärna, även om den gömmer sig under en heatspreader |
Som ni kunnat tyda av bilderna är först har NVIDIA först och främst valt en tvådelad kyllösning där man har en komponent för minnen och spänningsregulatorer där man även fäst sin fläkt. Till denna har man sedan fäst sin dedikerade kylare för GPU:n, en bastant sak i aluminium, som dessvärre inte är skymd under någon plastkåpa, utan riskerar att kortsluta övriga instickskort. Kylarens heatpipes har även direktkontakt med GPU:ns heatspreader, vilket får anses vara en smula innovativt, då detta är det första grafikkortet av referensdesign att utnyttja denna teknik. Utöver detta måste vi ge NVIDIA en eloge för att ha fått plats med så strömförsörjning för en GPU med tre miljarder transistorer på denna relativt lilla yta, man har även offrat en del yta för ventilationshål i PCB:n, även om dessa kanske inte bådar speciellt gott, men 250W kräver sin kylning.
