Den nya SMX-arkitekturen
När NVIDIA lanserade Fermi introducerade de en helt ny arkitektur, som på pappret såg ut att bli en dräpare på marknaden. Resultatet i form av GeForce GTX 480 var inte vad många hade hoppats på, även om GeForce GTX 580 rättade till många av dess barnsjukdomarna. Prestanda i förhållande till strömförbrukning var inte vad man hade räknat med, och nu när Kepler är här så var till och med NVIDIA redo att erkänna detta, när deras ingenjörer tog över scenen.
Fermi var dock inget misslyckande då prestandan utan tvekan fanns där, och den lade grunden för vad som skulle komma. År 2007 fick NVIDIA:s ingenjörer för första gången höra att det var dags att jobba på en ny arkitektur, som skulle heta Kepler. Fermi som redan var i slutstegen av den interna utvecklingen lade grunden för det vi presenterar idag.
En mycket bättre minneskontroller
En av punkterna där Fermi inte höll måttet var dess minneskontroller. GeForce GTX 580 har med sin massiva 384-bit minnesbuss sitt GDDR5-minne på 4 008 MHz, vilket var så högt NVIDIA vågade sätta den. Överklockare kan även tala för att GDDR5-minnet på NVIDIA:s grafikkort inte alls klarat av samma nivåer som AMD:s grafikkort. Minneskontrollern blev inte alls så bra som NVIDIA hoppats på, då de redan med lanseringen av Fermi satt ut det ambitiösa målet på 6 008 MHz.

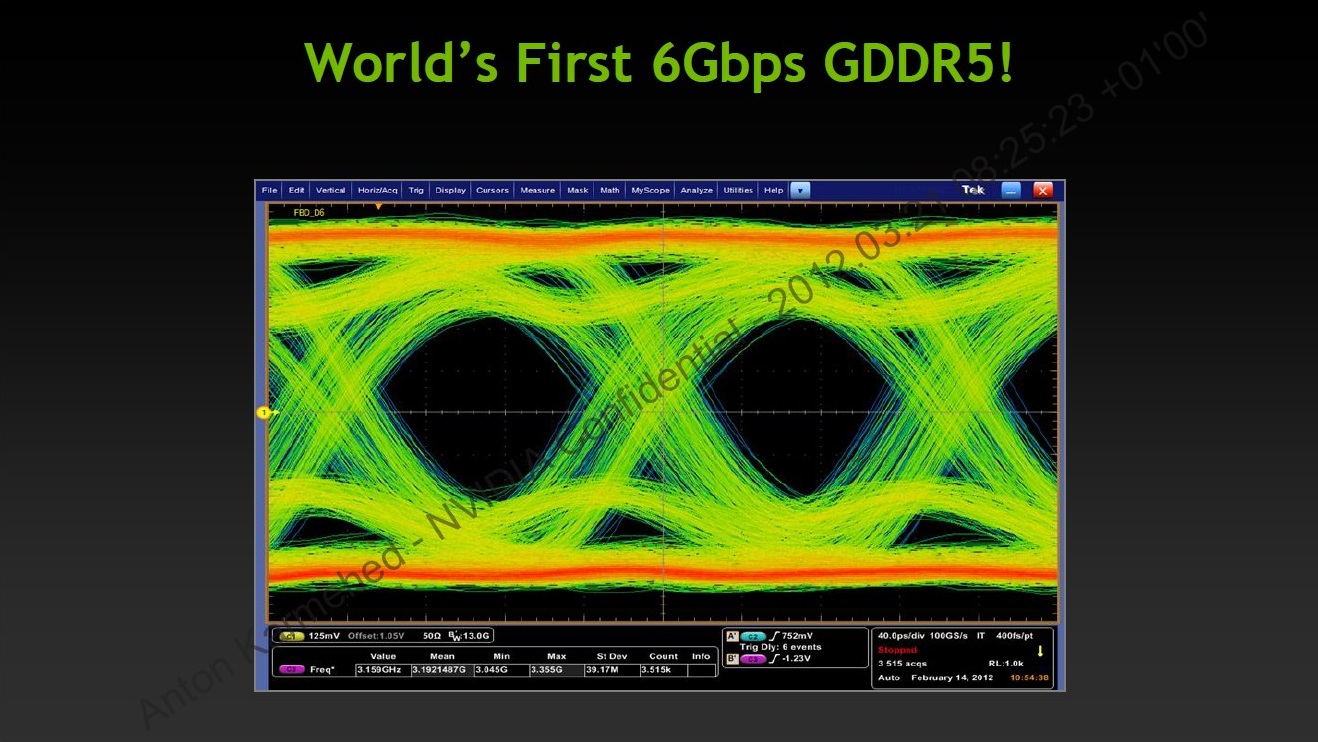

Med Kepler har man korrigerat vad som gick snett, och GeForce GTX 680 blir världens första grafikkort med sitt minne klockat till 6 008 MHz. Resultatet av detta grafikkortet får runt samma bandbredd som deras tidigare flaggskepp GeForce GTX 580, på 192 GB/s. Den nya arkitekturen ska även vara bättre på att utnyttja den tillgängliga bandbredd än Fermi.
SMX – Fermi-arkitekturens evolution

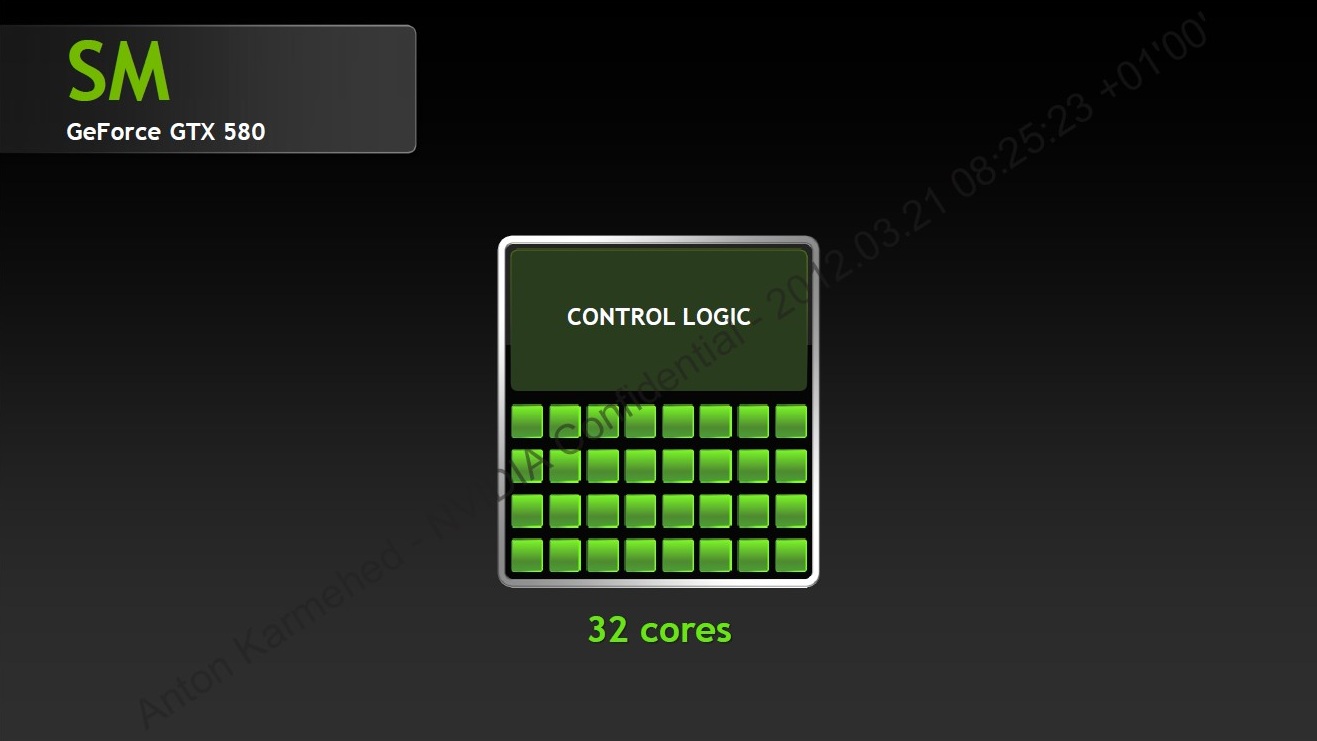

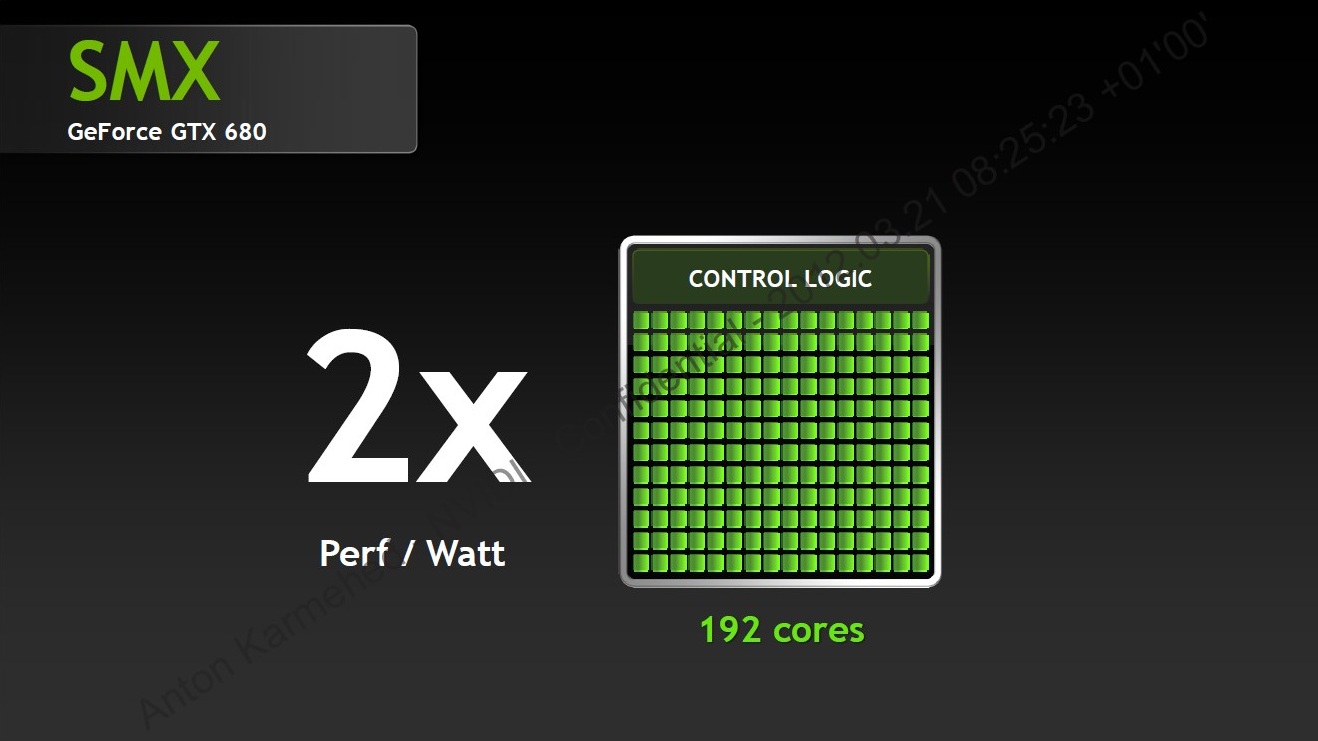

NVIDIA kallar de kluster med CUDA-kärnor i Fermi för SM, där varje SM innehåller 32 CUDA-kärnor (endast GF100/GF110, övriga har 48 CUDA-kärnor per kluster). Arkitekturen är fortfarande en av de bäst anpassade för generella beräkningar, även om AMD med sin GCN-arkitektur kommit ifatt NVIDIA på många avseenden. Kepler kommer istället med det som NVIDIA kallar för SMX, som vardera huserar 192 CUDA-kärnor.
 |
 |
Det nya upplägget var en kompromiss man gjorde med Kepler-arkitektur sett till kretsyta och strömeffektivitet. Varje CUDA-kärnor är nästintill identisk med de i Fermi-arkitekturen, men effektiviteten per kärna sjönk med det nya upplägget. Efter att ha experimenterat med flera idéer internt insåg man att 192-kärnor var det bästa alternativet för bästa möjliga prestanda/strömförbrukning.
Kepler handlar på många avseenden om att vara en strömeffektiv arkitektur. Varje SMX-enhet huserar 16 texturenheter och en geometrienhet, som vardera har en egen tessellator. Varje GPC-kluster (med två SMX-enheter) har en rasterenhet, som vardera huserar 8 ROP:s.
Fermi, och många generationer innan Fermi har haft en så kallad Shaderfrekvens, ofta kallad för “Hot clock”. Med Fermi låstes denna till att alltid köras i dubbelt så hög frekvens som basfrekvensen. Vilket gjorde att GeForce GTX 580 som har en klockfrekvens på 772 MHz, effektivt ligger på 1 544 MHz. Shaderfrekvensen är nu historia, och nu har grafikkretsen endast en klockfrekvens att gå efter. Höga klockfrekvenser förknippas ofta med högre strömförbrukning, och Kepler har alltså ett mycket större antal kärnor med lägre klockfrekvenser än tidigare. GeForce GTX 680 kommer med en klockfrekvens på 1 006 MHz som vi nämnt tidigare.
Resultatet är inget mindre än 1 536 CUDA-kärnor för GK104 och GeForce GTX 680. Antalet texturenheter ligger på 128, medan antalet ROP:s ligger kvar på 32 som i deras GF114. Det här är dock ROP-enheter som är effektivare än den som återfinns i Fermi-arkitekturen, så prestandan bör fortfarande vara bättre än deras GeForce GTX 580.
