MSI Z270 Gaming Pro Carbon: Specifikationer och layout

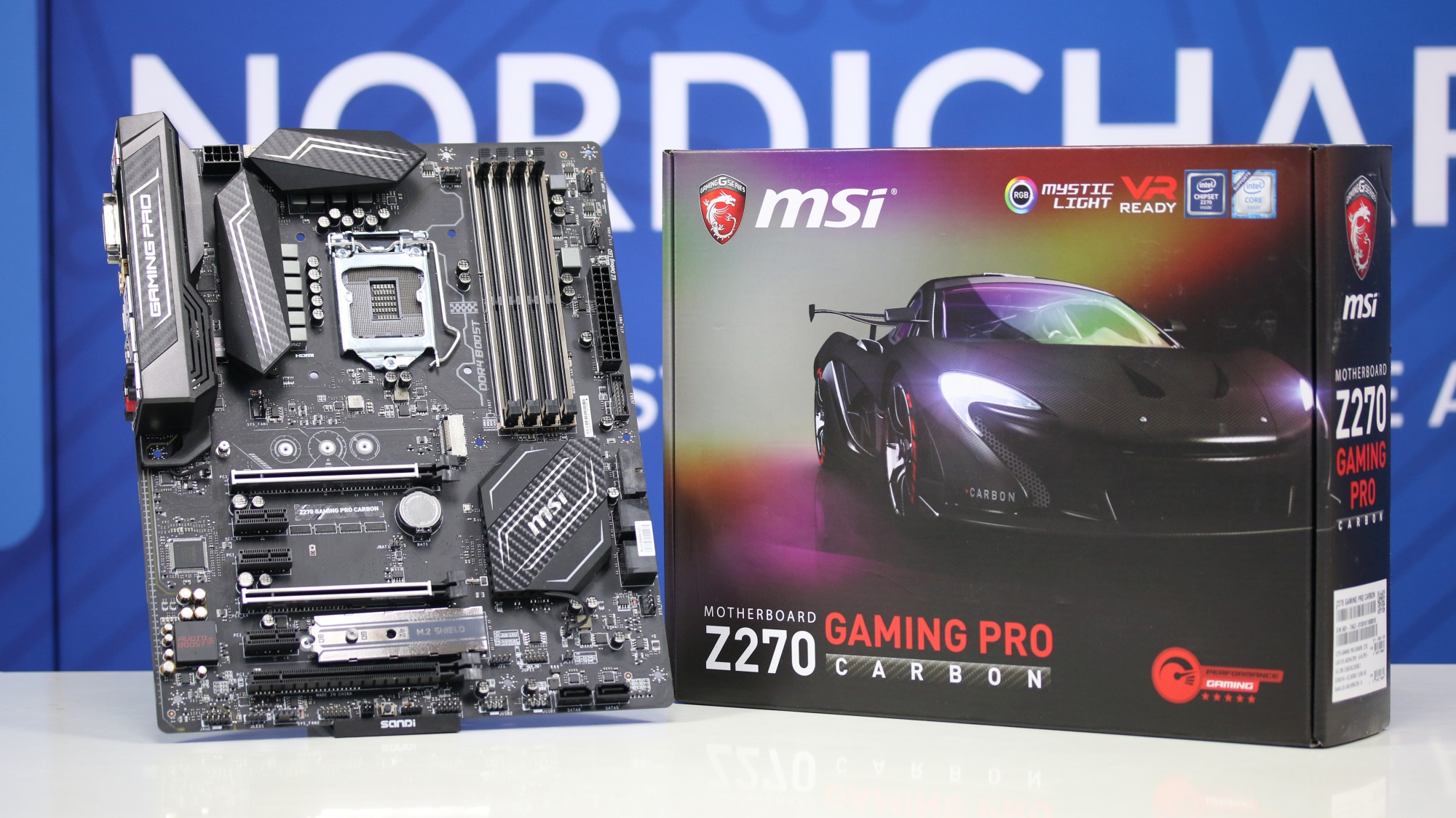

Det Z270-moderkort vi fått in från MSI är en direkt uppföljare till Z170-modellen Z170 Gaming Pro Carbon, och följer också samma namnschema. MSI Z270 Gaming Pro Carbon har samma designmantra som sin föregångare, med en övergripande svart design och detaljer som påminner om kolfiber. Z270-modellen har även fått ett uppdaterat, mer avancerat belysningssystem.
| MSI Z270 Gaming Pro Carbon | |
|---|---|
| Sockel | Intel LGA-1151 |
| Styrkrets | Intel Z270 |
| Formfaktor | ATX |
| Minne | 4 x DDR4-DIMM Stock: 2 133/2 400 MHz (Skylake/Kaby Lake) OC: Upp till 3 800 MHz |
| Expansionsplatser | 3 x PCIe 3.0 X16 (X16+X0+X4 eller X8+X8+X4) 3 x PCIe 3.0 X1 |
| Lagring | 6 x SATA 6 Gbps 1 x M.2 PCIe (Upp till 2280-format) 1 x M.2 PCIe/SATA (Upp till 22110-format) Intel Optane-stöd |
| USB | IO: 1 x USB 3.1 Type-A (Asmedia) 1 x USB 3.1 Type-C (Asmedia) 4 x USB 3.0 Type-A (Intel) 2 x USB 2.0 Type-A (Intel) Interna: 4 x USB 3.0 (Intel) 6 x USB 2.0 (Intel) |
| Thunderbolt | Nej |
| Bildanslutningar | 1 x HDMI 1.4a 1 x DVI-D |
| Ljud | Realtek ALC1220 Anslutningar: 5 x 3,5 mm 1 x S/PDIF 1 x frontpanelsljud (intern) |
| Nätverk | 1 x Ethernet (Gigabit, Intel I219V) |
| Fläktkontakter | 2 x 4-pin CPU 2 x 4-pin chassi |
| Mått | 305 x 244 mm |
Minnesstöd
MSI:s moderkort erbjuder grundläggande minnesstöd på upp till 2 133 MHz för Skylake-processorer respektive 2 400 MHz för Kaby Lake-processorer. Utöver det stödet finns det stöd för överklockade minnesfrekvenser på upp till 3 800 MHz.
Expansionsplatser
Likt föregångaren Z170 Gaming Pro Carbon har Z270-modellen totalt tre PCIe X16-platser, som använder en standardfördelning av de tillgängliga PCIe-banorna från processorn. Det innebär att ett grafikkort kan köras i full X16-hastighet, men samma 16 banor även delas med den andra PCIe-platsen (X8 + X8). Den tredje platsen körs alltid i X4-hastighet.
Det finns lika många PCIe X1-platser, som kan användas för exempelvis ljudkort eller nätverkskort. Vi ställer oss dock något frågande till att den översta X1-platsen sitter precis under den översta X16-platsen istället för ovanför. Hade den suttit ovanför hade den varit tillgänglig även när ett grafikkort används, men placerad nedanför kommer den i princip alltid vara blockerad.
Lagring
Precis som många andra Z270-moderkort så kommer Z270 Gaming Pro Carbon helt utan SATA Express-kontakter. Istället finns det totalt två M.2-platser som kan användas för kompakta SSD-enheter, utöver de sex vanliga SATA-portarna.
Värt att notera är att den ena av dessa (mer specifikt den nedre) endast kan köra M.2-enheter med SATA, och att endast den övre klarar av snabba SSD-enheter med PCIe och NVMe. Den nedre platsen använder även en skyddande täckplåt i metall, medan den övre klarar av extra långa enheter på upp till 110 millimeter.
Belysning
Föregångaren Z170 Gaming Pro Carbon har ett integrerad RGB-belysningssystem, som dock var begränsat till en rad dioder längs med kortets högerkant. Med Z270 Gaming Pro Carbon utökar MSI det systemet markant, med RGB-belysning i både kretskort och kylningsanordning.
MSI:s logotyp och Gaming Pro-logotypen är upplysta med RGB-lysdioder. Samtidigt finns slinga med RGB-dioder längs med högerkanten, vid 24-pinskontakten. Ytterligare en slinga finns vid ljudkretsen, och löper upp till ljudkontakterna vid IO-panelen. Samtliga dioder kan styras med flertalet olika profiler via MSI:s mjukvara, som du kan läsa mer om längre fram i artikeln.
Tillbehör
Moderkortet levereras med en relativt sparsam skara tillbehör, men allt det nödvändiga medföljer. I lådan hittar vi manual, drivrutinsskiva, SATA-kablar, en vadderad IO-täckplåt, etiketter för att märka SATA-kablarna samt en extra kabel som används för att ansluta LED-slingor.
