Intel har återigen
visat sin makt över marknaden och trots sin sena lansering av i845D-chipsetet
så har de verkligen inte haft problem att få ut i845D till moderkortstillverkarna.
Det är ett faktum att Intels egna moderkortchipset nästan är
ett måste för varje tillverkare om de vill vara med och slåss
med de riktigt stora.
Fortfarande finns det många som har svårt att tänka sig något
annat än ett Intel-chipset till en Intel-processor. Det är kanske
inte så konstigt eftersom det rent logiskt borde vara Intel som gör
bäst chipset till sina egna processorer. Visst gör Intel mycket
bra moderkortschipset och de har alltid stått för stabilitet och
kompabilitet. Nu har emellertid tillverkare som VIA och SiS börjat knappa
igen och saker som priser, extra funktioner och prestanda börjar få
en större genomslagskraft än tidigare.
Men även
om VIA och SiS börjar etablera sig på marknaden kommer det nog
dröja länge innan de har samma inflytande som Intel, om det överhuvudtaget
går när Intel fortfarande satsar hårt på sina egna
chipset.
Konsumenterna
däremot kommer nog bara få känna av positiva konsekvenser
utav detta. Nya chipset och moderkort kommer optimeras in i det sista och
de stora chipsettillverkarna kommer med all säkerhet pressa varandra
till bättre produkter och även lägre priser.
Som sagt var är det ABIT BD7-RAID som synas i sömmarna i denna recension.
Baserat på i845D-chipsetet har det stora förväntningar på
sig efter succén med det i850-baserade TH7II-RAID. I vår recension
av TH7II-RAID belönades moderkortet med vår ‘Redaktörens Val’
utmärkelse och har sedan dess varit en självklar del i vårt
Intel-testsystem. Det ska bli mycket intressant att se om ABIT lyckats lika
bra med deras nya ABIT BD7-RAID.
Vi har redan
gått igenom de viktigaste detaljerna bakom det nya i845D-chipsetet här,
men vi tar ändå en kort genomgång av chipset innan vi titta
närmare på moderkortet.
Även om
det ‘äldre’ i845 SDRAM-chipsets MCH (Memory Controller Hubb) hade stöd
för DDR-SDRAM så är det alltså inte förrän
nu vi har fått se denna ramtyp användas på i845D-chipsetet.
Moderkortstillverkarna har i princip enbart behövt inrikta sig på
att byta minnesplaster på sina moderkort. Självklart behövs
det en hel del förändringar på moderkortets PCB för att
få chipsetet att funka med DDR-SDRAM. Men det är ingenting mot
hur mycket jobb en helt ny moderkortsdesign hade behövt.
Här
är hela i845(D)-chipsets uppbyggnad i ett diagram. Lägg märke
till stödet både för SDRAM (i845) och DDR-SDRAM (i845-D).
Det
var en vädigt kort genomgång av i845D-chipset och vill du läsa
mer om det kan du som sagt var göra det här.
Vi börjar
med lite specifikationer om moderkortet och det verkligen inga dåliga
sådana. Som standard har moderkortet självklart 2 ATA100 IDE kanaler
men utöver dessa finns även HighPoints HPT372 RAID kontroller som
tillåter RAID 0,1 och 0+1 funktioner i ATA133 hastighet. Även ABIT
Engineered är tillbaka från TH7II-RAID och även med ett nytt
begrepp, "4 Phase Power Solution". Vi ska prata mer om detta senare
men först ett litet diagram med specifikationer.
|
Specifikationer:
ABIT BD7-RAID |
|
| Processor |
Pentium 4 och Northwood socket 478 processorer Systembuss |
| Chipset |
82845 (MCH)+ 82801BA (ICH2) AGP 4X 1.5v enbart för Ultra DMA 133/100/66/33 |
| Ultra ATA/133 RAID kontroller |
HighPoint HPT372 kontroller DMA 133MB/s dataöverföring |
| Minne |
singel/dubbel DDR-SDRAM Max 2GB |
| Integrerat ljudkort |
AC’97 Digital audio kontroller |
| System bios |
bios v6.0 Meny III |
| Multi I/O funktioner |
med ULTRA ATA 100/66/33 stöd kanaler med Ultra ATA 133/ 100/66/33 RAID stöd USB-portar (interna utgångar för 2 extra) |
| Övrigt |
formfaktor AGP4X-port 6 PCI-portar och en CNR-port – Fläktar, spänningar, processor- och systemtemperaturer, extra extern tempdiod. Engineered |
| Paketet och tillbehör |
ABIT BD7-RAID
skickas i en uppdaterad version av den klassisk ABIT kartongen som vi blivit
vana vid. Ett praktiskt bärhandtag och ett litet fönster på
kartongen för den som är nyfiken på hur moderkortet ser ut.
Kartongen kortet skickas i. |
Innehållet
i kartongen var också lite finslipat med egendesignade IDE-kablar och
några omfördelare för alla kablar som finns i chassit.
|
I
paketet |
|
|
|
 |
|
manual, installationsblad |
|
|
för kylflänsen |
|
|
med program och drivrutiner, diskett med ATA100 drivrutiner |
|
|
ATA133-kablar, 1st Floppykabel |
|
|
spelkontrolls-port |
|
ABIT är inte så frikostiga när det gäller mjukvara. Utöver
drivrutiner, nyttoprogram och ‘hardware monitor’ så är Norton Antivirus
2002 det enda som är något utöver det vanliga. Norton Antivirus
2002 är ett av de bästa antivirus-programen på marknaden men
vi hade gärna sett lite fler programtitlar i paketet.
Många moderkortstillverkare
har börjat använda sig av lite färggladare komponenter på
deras moderkort men ABIT har sin vana trogen sina moderkort baserade på
en mörkgrön PCB. Solteks SL-85DR-C röda PCB är kanske
lite trevliga för ögat, i min mening, men eftersom man inte ser
moderkortet på de flesta system så kan ju det kvitta för
det mesta. Storleken på BD7-RAID är av lite större proportioner
om vi än en gång jämför med Soltek SL-85DR-C. Men med
RAID-kontroller, power/reset-knapp, felsöknings LEDs och vanliga aktivitets
LEDs integrerade på moderkortet behövs det lite extra plats.
 ABIT BD7-RAID: Med den gamla hederliga gröna PCB:n. |
Den passiva kylflänsen
på BD7-RAID är i princip en kopia av kylflänsen på Soltek
SL-85DR-C och verkar vara lite av en standardkylfläns bland i845D moderkorten.
Vi hade kanske väntat oss en mer effektiv chipset-kylare från just
ABIT men den fyller sitt syfte och är klart tillräcklig för
de flesta användare.
|
|
Vi klagade på
Soltek som använde sig av en vanlig "4-pins" strömkontakt
istället för den gamla AUXPWR-kontakten. På ABIT BD7-RAID
är ingen av dessa kontakter närvarande. Moderkortet använder
sig bara av den vanliga ATX-strömkontakten och ATX12v.
|
|
Istället
för att samla alla ATX kontakter på ett ställe har ABIT valt
att sprida ut sina två kontakter. ATX kontakten sitter långt upp
på moderkortet bredvid minnesplatserna och ATX12v sitter ovanför
AGP-porten. En placering som i mitt tycke fungerar alldeles utmärkt.
Förutom ATX12v kontakten är moderkortslayouten näst intill
perfekt.
 ATX12v kontakt. |
BD7-RAID har
även det flera ABIT Engineered egenskaper och är även det första
moderkortet med ABIT Engineered: 4 Phase Power Solution.
"4 Phase Power Solution" är utvecklat för att få
ett stabilare och mindre värmeutvecklade moderkort. När processorn
matas med ström (ampere) så blir mosfetarna väldigt varma
och det behövs oftast två stycken mosfets för att få
en jämn och stadig strömtillförsel till processorn.
Med dagens processorer är det nödvändigt med hög ampere
vilket ger ett system som utecklar mycket värme även från
moderkortet. De flesta nya moderkort använda sig av sex stycken mosfets
som vilket gör belastingen lite lägre men ABIT har då valt
att gå ett steg längre och använder sig av hela åtta
mosfets. Med åtta mosfetsar har moderkortet fyra par som i kortare stunder
kan hantera strömen. Detta ska bidra till ett stabilare och kallare system.
Under våra
tester med överklockning och även vanlig användning kunde vi
notera en mycket stabilare ström på BD7-RAID än om vi jämförde
med TH7II-RAID. Om vi t.ex ställde spänningen på 2.2v med
BD7-RAID låg den faktiska spänningen på runt 2.16v medans
det på TH7II-RAID var nere vid 2.05v. ABITs "4 Phase Power Solution"
verkar onekligen hålla vad det lovar och förhoppningsvis ser vi
detta system på alla ABITs kommande moderkort.
ABIT har valt
att använda sig av den vanliga "push-pins" metoden för
att fästa kylflänshållaren på moderkortet. Jag har inte
sett några som helst problem med denna metod, men Solteks fästanordning
kändes mycket stabilare och mer hållbar.
|
|
Vi har även
gett ett nytt namn till ABIT BD7-RAID, eller i alla fall till det nedre högerhörnet.
Vi har vant oss vid att ABITs Pentium 4 moderkort samlar en hel del intressanta
detaljer just i detta hörn. Och med BD7-RAID är det ingen skillnad.
Utöver power/reset-knapp, felsöknings LEDs och vanliga aktivitets
LEDs återfinns där nu även RAID kontrollerns två IDE
kontakter. Även om kontakterna kanske inte har en optimal placering där
när hårddiskarna sitter långt upp i chassit. Med nedflyttningen
av RAID kontakterna har man gjort lite förändringar i layouten vilket
har gjort power/reset-knapparna lite svåråtkomliga i vissa lägen
men det är verkligen bara smådetaljer.
ABIT använder fortfarande sin egen I/O uppsättning, spelkontrollsporten
är borttagen och det finns en extra USB-kontakt (totalt 3 st).
|
|
När någon
pratar om bios så är det många som tänker på ‘Soft
Meny’. ABIT var de som drog igång allting med överklockning genom
bios osv. De första "jumperlösa" moderkorten var från
ABIT och i biosen fanns en meny där du då kunde ändra det
mesta för optimering av systemet. Den hette "Soft meny" och
ABIT har sedan dess kommit till deras nuvarande "Soft Meny III"
som utöver vissa nya inställnignar fungerar precis som den ursprungliga
"soft meny" menyn.
I Soft Meny III
på ABIT BD7-RAID kan du ändra minneshastigheten (DDR200/266), processorbussen,
AGP/PCI-divider och även spänningen till processorn och minnet.
BD7-RAID stödjer
processorspänning upp till 2.2v för Pentium 4 Willamette och 1.65v
för Pentium 4 Northwood.
|
|
Utöver Soft
Meny III finns de vanliga menyerna som Advanced Bios setup där man kan
ändra boot-enheter m.m. Integrated peripherals låter dig stänga
av RAID-kontrollern och ljudenheten om du så vill.
|
|
I Advanced chipset
menyn kan du göra diverse minnes- och AGP-inställningar. Minnesinställningarna
nedan användes i våra tester. För att övervaka temperaturer,
fläktar och spänningar kan man använda PC Health menyn som
innehåller information om just detta.
|
|
Vi har jämfört
ABIT BD7-RAID med Soltek SL-85DR-C som också baseras på i845D-chipset.
Men även i850-chipset är med i jämförelsen i form av ABIT
TH7II-RAID.
|
Testsystemen
|
|
|
i845D system
|
|
| Processor: |
Intel
Pentium 4 2.0Ghz |
| Moderkort: |
ABIT
BD7-RAID Soltek SL-85DR-C |
|
RAM:
|
256MB
OCZ PC3000 DDR-SDRAM |
|
Grafikkort:
|
Nvidia
GeForce3 |
|
Hårddisk:
|
46.1GB
IBM 75GXP |
|
Ljudkort:
|
Soundblaster
Live! 1024 |
|
Nätverkskort
: |
3COM
3C905C-TX 10/100Mbit |
|
i850 system
|
|
| Processor: |
Intel
Pentium 4 2.0Ghz |
| Moderkort: |
ABIT
TH7II-RAID |
|
RAM:
|
2x128MB
Samsung 800Mhz RDRAM |
|
Grafikkort:
|
Nvidia
GeForce3 |
|
Hårddisk:
|
46.1GB
IBM 75GXP |
|
Ljudkort:
|
Soundblaster
Live! 1024 |
|
Nätverkskort
: |
3COM
3C905C-TX 10/100Mbit |
|
Mjukvara
|
|
| Operativsystem: |
Windows
XP Professional |
| Drivrutiner: |
Detonator
v28.32 DirectX 8.1 Intel chipsetdriver v3.20.1008 |
|
Testprogram:
|
Quake
3:Arena v1.30 Max Payne v1.01 SiSoft Sandra 2001 Pro CacheMem v2.6 3Dmark2001 Winace v2.11 Audiograbber 1.81 + LAME 3.91 |
Innan testerna

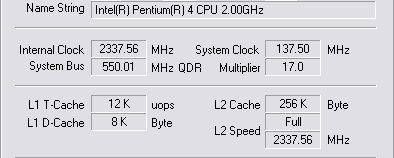

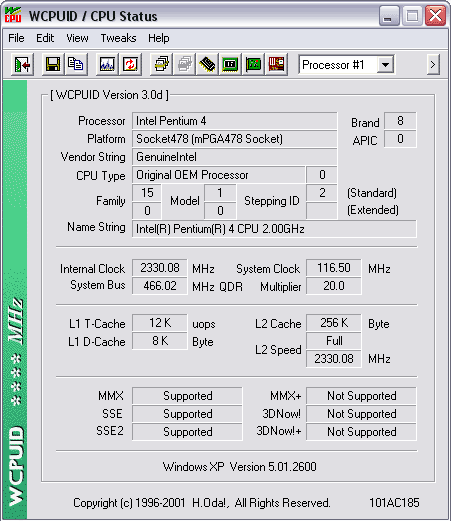

har vi även tagit reda på vad den verkliga processor-klockfrekvensen
ligger på. Eftersom bara en liten skillnad i FSB kan göra ett par
Mhz skillnad på processorhastigheten så kan det vara intressant
att se om något av korten har ett litet försprång.
 |

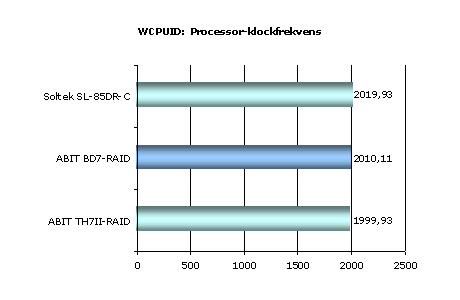

Skillnaden är
minimal men de två i845D-baserade moderkorten har ett litet försprång
med Soltek SL-85DR-C i täten.

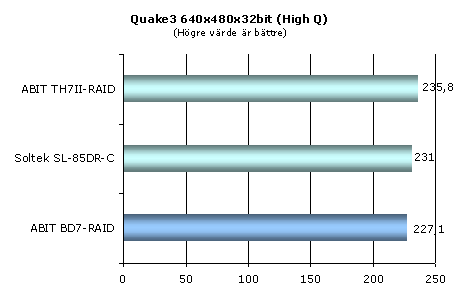

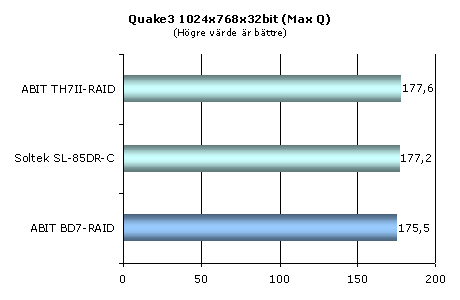

Quake 3 börjar
bli lite till åren men är fortfarande ett bra testprogram även
för moderkort och liknande.
 |
 |
Det i850-baserade
TH7II-RAID går ut som segrare i både upplösningarna medans
BD7-RAID hamnar en bit bakom de två andra. Skillnaderna är väldigt
små och verkligen inte märkbara i vanlig användning.
| Max Payne |

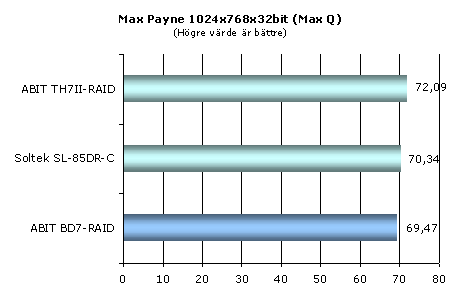

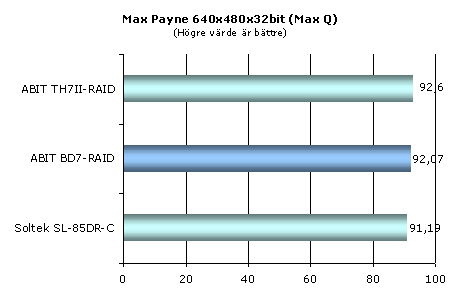

Max Payne blev
nyligen vald till årets actionspel under den svenska spelgalan och är
även ett mycket intressant testprogram. Tyvärr är testerna
delvis manuellt utförda vilket medför en högre felmarginal.
 |
 |
Väldigt
små skillnader mellan de tre moderkorten vilket visar på att grafikkortet
är den stora flaskhalsen i systemet. Pentium 4 system har överlag
visat sig ge dålig prestanda i Max Payne om jämför med Athlon
XP. Detta kan också göra att skillnaderna blir extra små.

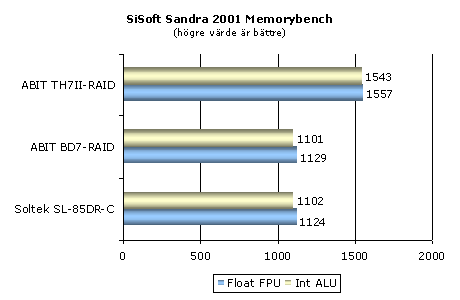

Minnesbandbredden
är mycket viktig för dagens system och SiSoft Sandra memory benchmark
ger en teoretisk bild av minnesbandbredden på de olika moderkorten.
 |
Det i850-baserade
TH7II-RAID går ut som segrare i både upplösningarna medans
BD7-RAID hamnar en bit bakom de två andra. Skillnaderna är väldigt
små och verkligen inte märkbara i vanlig användning.
| CacheMem v2.6 |
CacheMem är
ännu ett program för att mäta minnesbandbredden men även
dess latency. Latency är minnets väntetid innan ny information kan
bearbetas och Rambus som i850-chipset använder sig av har fått
mycket kritik för sin höga latency. Hur stora skillnaderna är
ska vi snart få reda på.
 |
 |

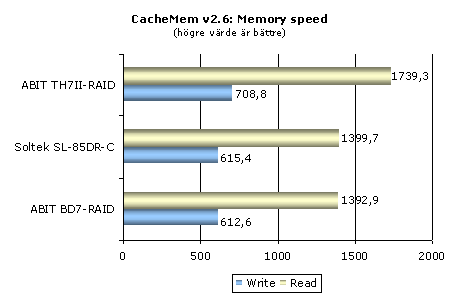

Testerna för
minnesbandbredden domineras som vanligt av i850-chipset och de två i845D-baserade
moderkorten ligger väldigt nära varandra men BD7-RAID får
känna sig besegrad men ytterst liten marginal.

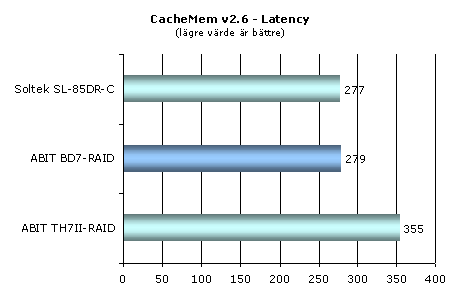

I Latency testet ser vi att Rambus-minnet verkligen har problem. Det är
alltså lägre värde som är bättre eftersom väntetiderna
(Latency) ska vara så korta som möjligt.
Rambus-minnet har runt 28% högre latency vilket är en stor faktor
till dess oförmåga att dominera över de DDR-SDRAM baserade
chipseten. Soltek SL-85DR-C och det testade ABIT BD7-RAID har återigen
likvärdig prestanda.

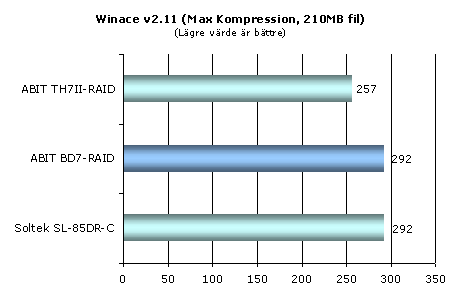

Det första
kompressionstestet är WinAce som är ett vanligt fil-komprimeringsprogram
där vi som resultat har antalet sekunder det tog att komprimera en 210MB
stor fil.
 |
Här ser
vi prov på en applikation som inte kräver låg latency utan
bara en hög minnesbandbredd och bra med processorkraft. ABIT BD7-RAID
lägger sig tillsammans med Soltek SL-85DR-C en bra bit bakom det i850-baserade
TH7II-RAID som hade en klart lägre kompressions tid.
LAME 3.91 MP3-encoder |

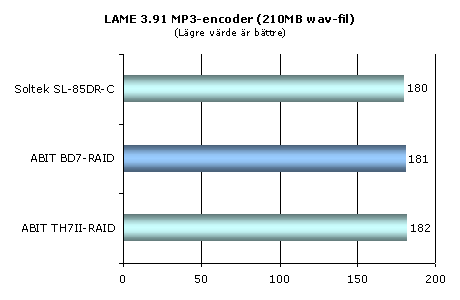

LAME 3.91 är
en MP3-encoder som användes för att komprimera wav-filer till det
populära MPEG Layer 3 formatet (MP3). Även här är enheten
sekunder som visar hur lång tid MP3-encodningen tog på en 210MB
wav-fil.
 |
MP3-encodning
har inte mycket hjälp av hög minnesbandbredd utan det är till
stor del ren processorkraft som gäller här. Vi kan notera att ordningsföljden
i detta test är den samma som vi hade i vårt WCPUID-diagram. Soltek
SL-85DR-C hade högst processorhastighet och så vidare.

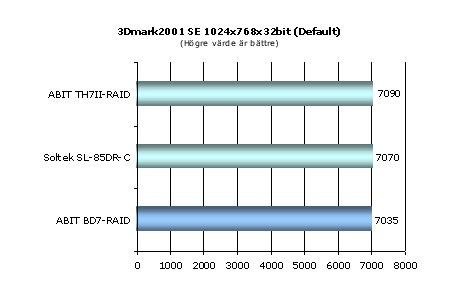

Som sista test
använder vi oss av det populära 3Dmark2001 SE som verkligen pressar
hela systemet till bristningsgränsen.
 |
ABIT TH7II-RAID
går segrande ur även detta test men vi var lite förvånade
över hur jämnt det faktiskt var även i detta test. BD7-RAID
ligger sist i fältet men som sagt ver med väldigt små marginaler.
ABIT har länge varit kända för sina överklocknings egenskaper
och efter våra väldigt positiva erfarenheter med TH7II-RAID ska
det bli mycket intressant att se om BD7-RAID också lever upp till förväntningarna.
Som vi har nämnt
tidigare är ABIT TH7II-RAID ett av de absolut bästa moderkorten
för de som vill överklocka en Pentium 4 processor och detta gör
att BD7-RAID har mycket att leva upp till. ABIT har till vår stora glädje
utrustat ABIT BD7-RAID med de ‘ABIT Engineered’ egenskaper som verkligen är
ett plus för moderkortets överklockningsegenskaper. De har även
fortsatt med utvecklingen av ABIT Engineered och infört det nya "4
phase power" systemet vilket också har möjlighet att öka
överklockningsegenskaperna.
I vår Soltek SL-85DR-C recension märkte vi att FSB-överklockningen
på moderkortet inte var så imponerande. Det har inte varit några
större problem med de Willamette-baserade pentium 4 processorerna då
de inte överklockade så bra. 1.6Ghz/1.8Ghz varianterna av Pentium
4 Northwood kan dock komma en bra bit över 133Mhz och 1.6Ghz processorer
i 2.4Ghz (150Mhz FSB) är inte något ovanligt.
Med vår
upplåsta Pentium 4 2.0GHz lyckades vi överklocka processorn till
2337Mhz med 137Mhz busshastighet och bibehålla bra minnesinställningar
fast med DDR200 inställningen.
När
vi bara överklockade processorn med FSB och ställde multiplikationsfaktorn
på original (x20) lyckades vi pressa upp processorn i 2330Mhz med 2.05v
och en AVC Sunflower kylare. Det roliga var att vid 137Mhz busshastighet kördes
som sagt var processorn i 2337Mhz men om vi ökade till 117Mhz FSB resulterade
det i 2350Mhz vilket inte var stabilt oavsett spänning. Högre spänning
än 2.05v resulterade i krascher även vid 2330Mhz eftersom kylaren
inte klarade av den minst sagt höga värmeutvecklingen. Vattenkylning
är ett måste i detta läge då temperaturerna steg upp
över 60 grader under full belastning.
Minnesinställningarna vid överklockningen var följande.
Vid
137Mhz busshastighet kördes minnet i DDR200 och i 116Mhz gick det bra
med DDR266-inställningen. Vid minnesöverklockningen är det
chipset som inte klarar med eftersom våra OCZ PC3000 minne är goda
för minst 180-190Mhz FSB med hyffsade minnesinställningar.
Klart
godkända överklockningsresultat och även om 137Mhz FSB inte
är så mycket att skryta över så var det en bra bit högre
än vad Soltek SL-85DR-C klarade av (123Mhz FSB).
 |

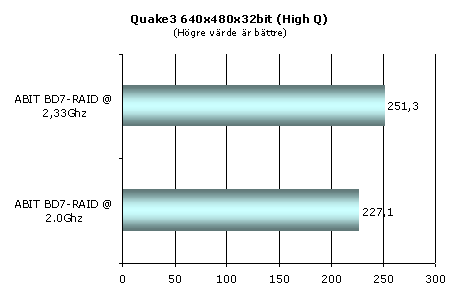

En fin prestandaökning
pp runt 10% är inte dåligt men vid dessa hastigheter är det
aldrig märkbart under vanligt användande.
| SiSoft Sandra 2001Pro |
 |

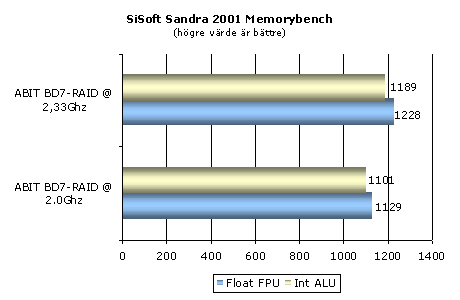

Även minnesprestandan
höjs en del och eftersom minnet nu körs i 149Mhz (DDR298) är
det inte mer än väntat.
| 3Dmark2001 |
 |

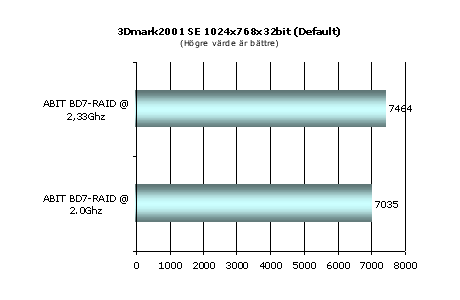

Med det överklockade
systemet tjänar vi runt 400 poäng extra i 3Dmark2001 och med ett
bättre grafikkort hade ökningen varit ännu bättre.
ABIT BD7-RAID
är som de flesta produkter från ABIT något utöver det
vanliga. Med dess nya "4 Phase Power" system, ATA133-RAID och Soft
Meny III finns det inte så mycekt att klaga på. Det integrerade
ljudkortet kunde vara av bättre kvalité och USB 2.0 skulle vara
standard istället för tillval men annars är det som sagt var
inte så mycket som saknas.
ABIT BD7-RAID är ett mycket kompetent moderkort och ett av de bästa
baserade på i845D-chipset. Även om i845D-chipset har fått
mycket beröm så är vi lite skeptiska till det. Prestandanär
bra men kan inte riktigt mäta sig med VIA P4X266A eller i850-chipset,
det finns inget stöd för de kommande 533Mhz Pentium 4 processorerna
och för de som använder en Pentium 4 Northwood processor och vill
överklocka med hög FSB finns det risk att de blir besvikna. Även
priset på de i845D-baserade moderkorten är något högre
än de som använder VIA eller SiS-chipset.
Vad som talar för i845D-chipset är den utmärkta stabiliteten
och användarvänligheten. Antalet bios-uppgraderingar och chipset-drivrutiner
är ofta mycket färre till antalet just eftersom moderkorten faktiskt
är väldigt optimerade från början.
Intel har precis
släppt den sista Pentium 4 processorn som baseras på en 100Mhz
processorbuss (QDR400Mhz) och de kommande Pentium 4 processorerna kommer använda
sig av en kvadrupel pumpad 133Mhz buss, 533Mhz effektiv processorbuss alltså.
Inför dessa processorer arbetar Intel på deras nya Pentium 4 chipset
både för RDRAM och DDR-SDRAM (i850E, i845E).
För de som kan tänkas vänta någon månad på
ett nytt moderkort är det nog att rekommendera något utav dessa
chipset eller t.ex VIA
P4X266A som har utmärkt prestanda och även officiellt stöd
för 533Mhz processorer, till skillnad från Intels kommande chipset
finns det också redan ute i handeln.
Men trots våra
reservationer för det framtida processor-stödet är faktiskt
i845-D ett mycket bra chipset och ABIT BD7-RAID är ett mycket bra alternativ
för den som är på jakt efter ett i845D-baserat moderkort.
| Fördelar: |
+ Bra prestanda
+ ATA133 RAID-kontroller
+ Mycket stabilt
+ Bra överklockningsmöjligheter med undantag av riktigt höga
FSB-hastigheter
+ Mycket bra moderkortslayout
+ "4-phase power solution" kan ge ett stabilare system speciellt vid
överklockning
| Nackdelar: |
– Inget stöd
för kommande Pentium 4 processorer med 533Mhz FSB
– i845D-baserade moderkort är något dyrare än konkurrenterna
från VIA och SiS
– "Endast" 5 PCI platser
| Betyg:
8,5/10 |
Tack till ABIT
som gjort recensionen möjlig.
