Layout och kylarutrymme
En av de viktigare aspekterna för ett moderkort är dess layout, helt enkelt hur komponenterna är placerade på mönsterkortet. Extra kritiskt blir det kring processorsockeln där de flesta prestandakomponenterna brukar trängas och detta är något vi valt att kika närmare på.
Vi har redan gått igenom moderkortens generella layouter under respektive sida, men här passar vi på att presentera en lathund för de användare som vill vara säker på att man får plats med sin nyinköpta processorkylare utan att störa minnesmoduler eller maffiga grafikkort.

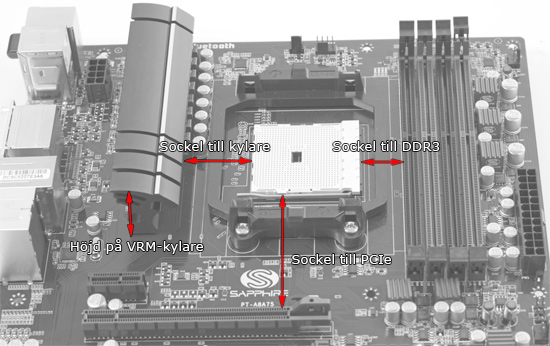

Vi har tagit fyra olika mått där tre utgår från själva processorsockeln och avståndet till de komponenter som kan komma i vägen vid en systeminstallation. Samtidigt har vi även mätt höjden på moderkortens kylare för spänningsregulatorerna (VRM). Dessa mått ger en indikation på hur mycket spelrum man har som användare när man ska bygga ihop sitt system där både överviktiga kylflänsar och långskånkar till minnesmoduler kan ställa till problem.

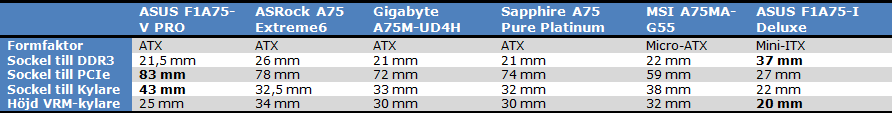

Som vi ser i tabellen ovan skiljer det en hel del mellan de olika moderkorten och generellt är det ASUS F1A75-V Pro som klarar sig bäst. Med både mest utrymme till spänningskylare och närmaste PCIe x16 plats. Men är man extremt rädd för sina minnesmoduler har ASRock lyckats göra det riktigt rymligt mellan dessa och processorsockeln.
ASUS F1A75-I Deluxe är som väntat utbölingen här med sitt Mini-ITX format. Kortet har faktiskt bäst utrymme till minnesplatserna på grund av sin helt egna layout och även lägst kylare på spänningsregulatorerna. Men som väntat är det rejält snålt med utrymme mellan PCIe x16 platsen och även styrkretsens kylare. Troligtvis blir även Mini-ITX chassit man använder en viktig variabel när det gäller att välja processorkylare till detta kort.
