Moderkortslayout och tillbehör
Moderkortet skeppas i en “vanlig” pappkartong med ABIT tryck och en liten slogan “give your PC attitude”. Inget utöver det vanliga på utsidan alltså.
Kartongen kortet skickas i.
|
Tillbehör som kablar och manualer är det gott om och ingenting saknas.
|
I paketet
|
|||
|
|
||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
De två gröna C-RIMM modulerna som ligger i mitten på bilden är väldigt lika två minnesmoduler. Det är inte så konstigt eftersom de ska agera som minnesmoduler på moderkortet ifall det behövs. C-RIMM står för ‘Continuity RIMM’ och används för att fylla upp eventuellt tomma Rambus platser.
Till skillnad från DIMM moduler måste RIMM moduler användas i par och om man t.ex använder sig av två stycken 128MB Rambus moduler så är två platser fortfarande lediga. För att inte få brytna signaler i de tomma platserna sätter man in C-RIMM moduler istället.
För de som har använt dual Slot 1 maskiner är kanske detta bekant eftersom man då måste ha båda CPU-platserna “stängda” även om man inte har två processorer.

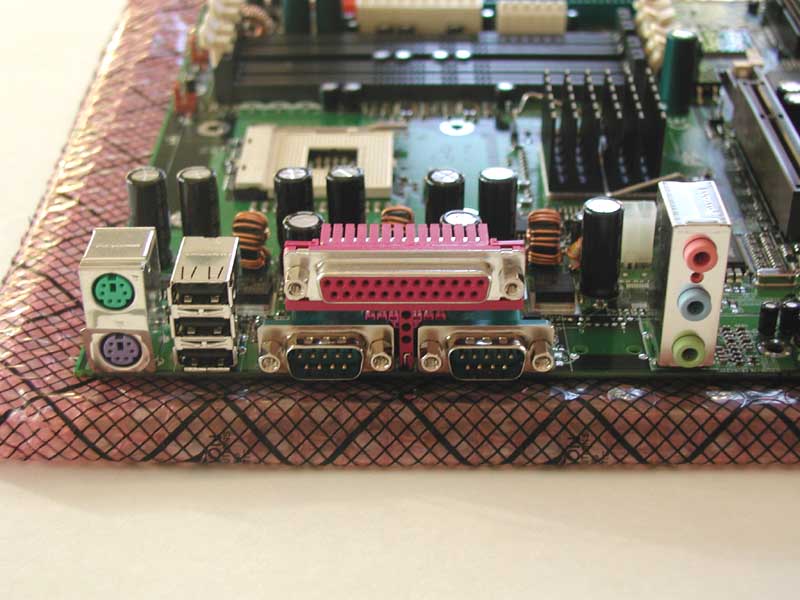

ABIT har avvikt från den “vanliga” I/O-layouten på baksidan av kortet. Istället för att använda 2 eller fyra USB-portar har man valt att använda 3st externa USB-portar. Eftersom moderkortet har integrerat ljudkort så finns självklart in och utgångar för dessa funktioner på I/O-platten. Men spelkontrolls porten har man flyttat så att kontakten sitter längst ner på moderkortet och leds därifrån ut till en PCI plats genom en kabel. För de som inte använder spelporten gör det inte så mycket men för de som verkligen har nytta av den kan placeringen vara lite obekväm.

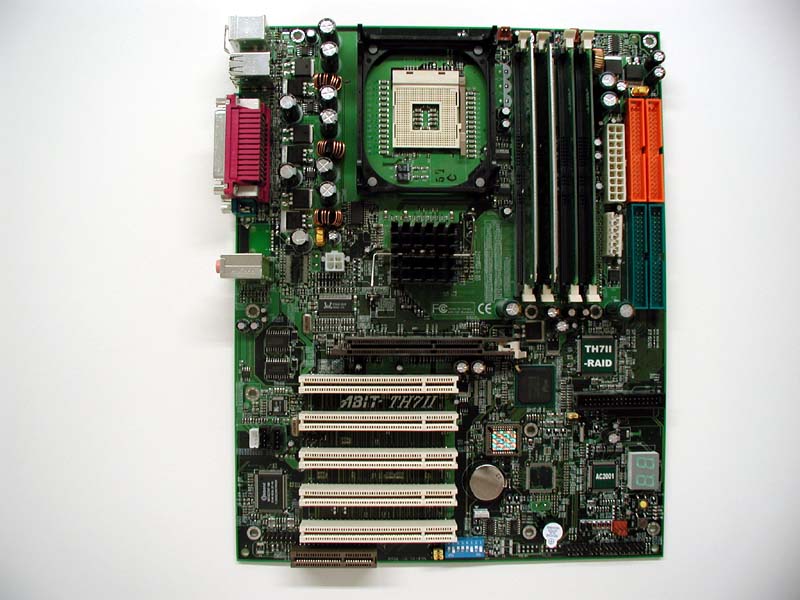

Utöver detta är det inga större ändringar i designen. Bredvid IDE enheterna sitter två av de tre nödvändiga strömkontakterna på moderkortet. Den tredjesom är 12v kontakten sitter till vänster om chipsetkylflänsen.
|
|

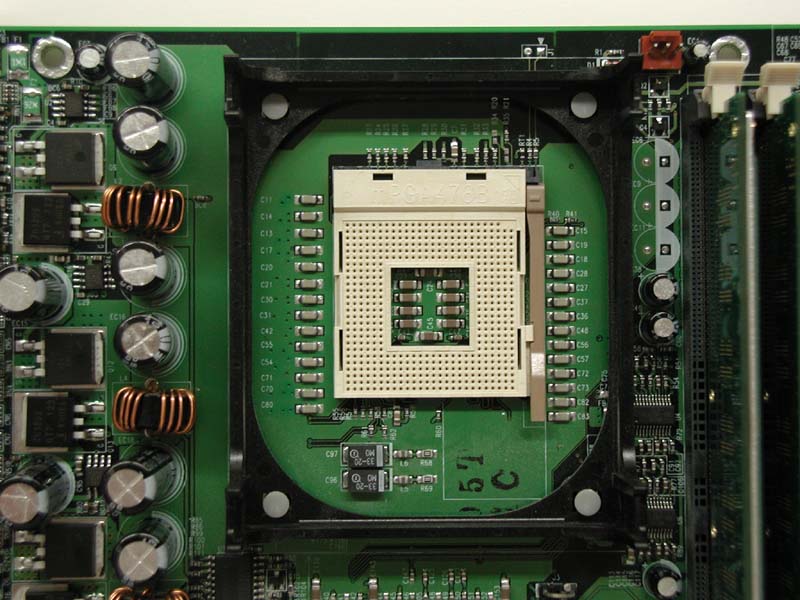

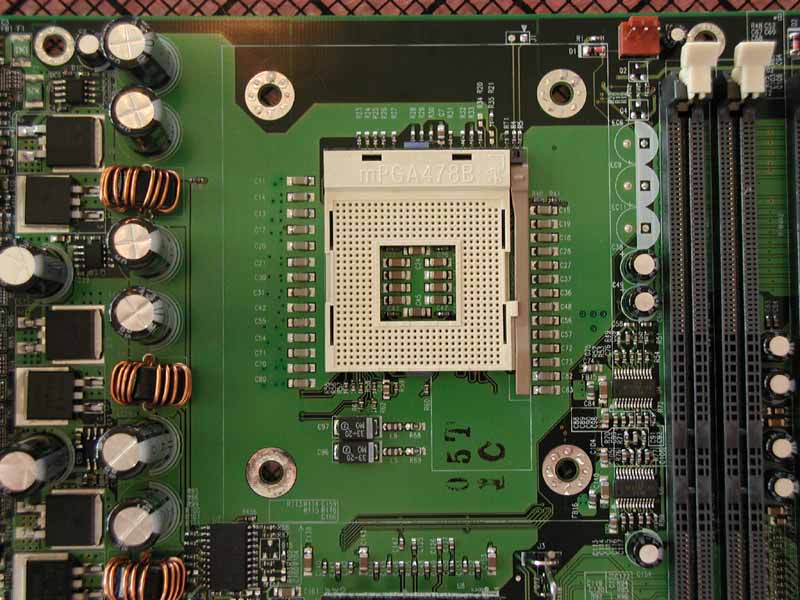

Det är gott om plats runt socketen och kylflänsanordningen så lite större kylflänsar är nog inte omöjligt om det skulle behövas. Fästanordningen för kylflänsen installeras lätt med fyra stycken pluggar som sitter mycket säkert. Om man vill byta av någon anledning så är den även mycket enkel att ta av.
|
|
